NRPC50 - Калибратор мощности DC – 50 ГГц

Производитель

ROHDE&SCHWARZ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание NRPC50:

Калибраторы мощности СВЧ NRPC18, NRPC33, NRPC40, NRPC50 предназначены для измерений проходящей в нагрузку мощности СВЧ в стандартизованных коаксиальных трактах.

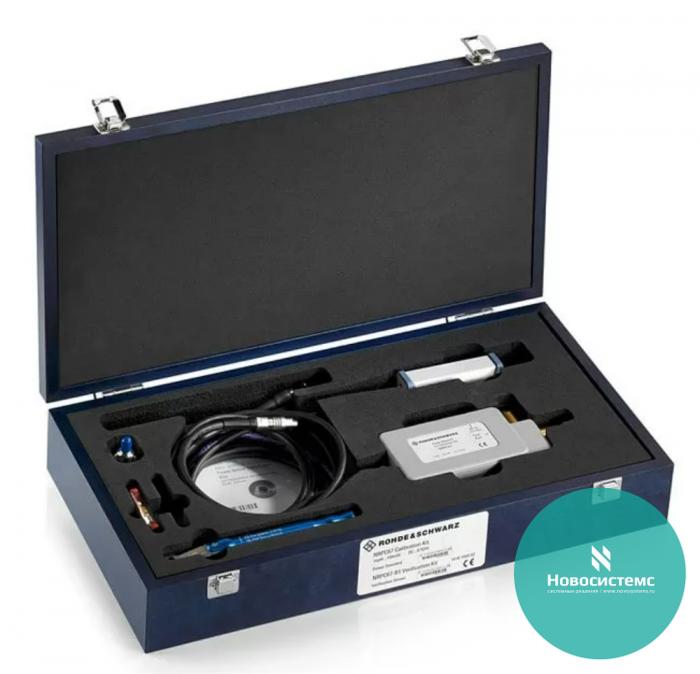

Для проведения измерений в комплект поставки калибраторов NRPC могут входить следующие принадлежности: соединительный СВЧ кабель, адаптеры, аттенюатор 20 дБ (только с NRPC33/40), тарированный ключ, преобразователь. Все принадлежности располагаются в кейсе.

Описание типа NRPC50

Каталог оборудования RohdeSchwarz

Основные характеристики NRPC50:

Рабочая частота до 50 ГГц.
Диапазон мощности: от 10 мкВт до 100 мВт
Коннекторы N-типа.
Быстрые измерения, высокая пропускная способность.
Калибровка за несколько минут, что удобно при ежедневных проверках.
Возможность проведения гамма-коррекции для уменьшения неопределенности измерений.
Компактность - комплект можно без проблем интегрировать в любую рабочую обстановку.

Наименование метрологической (технической) характеристики	Значение метрологической (технической) характеристики калибратора мощности
	NRPC18	NRPC33	NRPC40	NRPC50
Диапазон частот, ГГц	от 0 до 18	от 0 до 33	от 0 до 40	от 0 до 50
Диапазон измерений мощности, мВт	от 10 2 до 10 2
Модуль эффективного коэффициента отражения выхода, не более
- в диапазоне частот от 0,05 до 4 ГГц	0,03	0,10
- в диапазоне частот от 4 до 8 ГГц	0,05	0,10
- в диапазоне частот от 8 до 12 ГГц	0,05	0,15
- в диапазоне частот от 12 до 18 ГГц	0,07	0,15
- в диапазоне частот от 18 до 26 ГГц	_	0,20
- в диапазоне частот от 26 до 50 ГГц	_	0,25
Модуль эффективного коэффициента отражения выхода при измерениях с Г-коррекцией, не более:
- в диапазоне частот от 0,05 до 4 ГГц	0,006	0,010
- в диапазоне частот от 4 до 8 ГГц	0,008	0,010
- в диапазоне частот от 8 до 12 ГГц	0,008	0,015
- в диапазоне частот от 12 до 18 ГГц	0,010	0,015
- в диапазоне частот от 18 до 26 ГГц		0,020
- от в диапазоне частот 26 до 50 ГГц		0,025
Пределы допускаемой систематической основной относительной погрешности измерений мощности без учета погрешности рассогласования, %
- в диапазоне частот от 10 до 100 МГц	± 0,5	± 0,5
- в диапазоне частот от 0,1 до 8 ГГц	± 0,6	± 1,3
- в диапазоне частот от 8 до 12 ГГц	± 0,9	± 1,5
- в диапазоне частот от 12 до 18 ГГц	± 1,2	± 1,5
- в диапазоне частот от 18 до 26 ГГц		± 1,6
- в диапазоне частот от 26 до 37,5 ГГц		± 1,8
- в диапазоне частот от 37,5 до 50 ГГц	_		± 2,5
Пределы допускаемой относительной погрешности измерений мощности в диапазоне измерений мощности, %	± 0,2
Пределы допускаемой дополнительной относительной погрешности измерений мощности в рабочих условиях, %	± 0,3

Наименование	Обозначение	Количество
Калибратор NRPC18	1418.0948.02	1
или NRPC 33,	1418.0677.02	1
или NRPC 40,	1159.6802.02	1
или NRPC 50	1159.6883.02	1
Преобразователь NRPC18-B1	1418.0954.02	1
или NRPC33-B1,	1418.0683.02	1*
или NRPC40-B1,	1159.6819.02	1*
или NRPC50-B1	1159.6890.02	1
Соединительный СВЧ кабель PC2.92 (вилка) - PC2.92 (вилка)	1159.6602.00	1**
Соединительный СВЧ кабель PC1.85 (вилка) - PC1.85 (вилка)	1159.6619.00	1***
