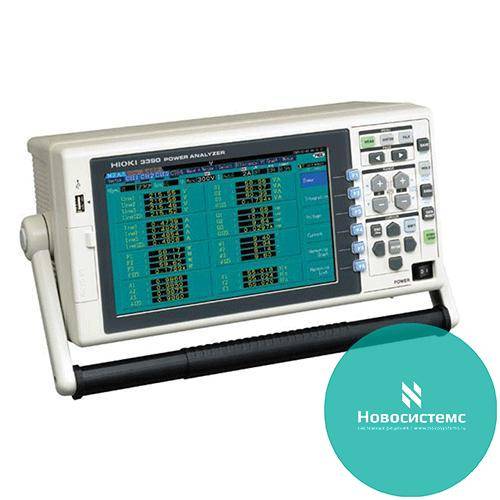

Hioki 3390 Измеритель мощности

Hioki 3390 Измеритель мощности
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Модель Hioki 3390 является новейшей разработкой компании и предназначен для высокоточных измерений мощности. Прибор может работать с широким диапазоном силовых линий, начиная от однофазных линий и заканчивая 3-фазными, 4-проводными сетями. Прибор обеспечивает анализ гармонических составляющих и измерение тока, напряжения, частоты, вибраций, скорости вращения, (при использовании соответствующей опции).

• Продвинутые функции для исследования электродвигателей (измеряет угол и поддерживает векторный контроль)
• Очень быстрый анализ гармоник (данные обновляются каждые 50 миллисекунд)
• Функция исследование помех (шумов) для инверторов
• Измерение мощности инвертора удобными клещами
• Достигнута также самая превосходная точность как при прямых измерениях ±0,16 % (с использованием 9709)
• Множество интерфейсов - LAN, USB, CF

Технические характеристики:

Измеряемые линии Однофазная 2-проводная, однофазная 3-проводная, трехфазная 3-проводная, трехфазная 4-проводная.
Измеряемые величины

Напряжение (U), ток (I), пики напряжения/тока (Upk/Ipk), активная мощность (P), реактивная мощность (Q), полная мощность (S), коэффициент мощности (λ), угол фазы (φ), частота (f), Интегрированное значение тока (Ih), Интегрированное значение мощности (WP), эффективность (η), потери, коэффициент пульсации напряжения/тока (Urf/Irf)

Измерение помех (обработка FFT):
спектр RMS (срекднеквадратические значения)
измерение спектра гармоник (срекднеквадратические значения),
коэффициент содержания,
угол фазы,
полное искажение,
коэффициент несбалансированности

Напряжение, вращающий момент, число оборотов в минуту, частота, сдвиг или мощность двигателя

Измерение гармоник Ввод: 4 канала, Синхронизированная частота: 0,5 Гц 5 кГц,
Число гармоник: максимум до 100-го порядка
Измерение помех Число каналов: 1 (возможен выбор одного канала от CH1 до CH4),
Максимальная частота: 100к/50к/20к/10к/5к/2 кГц
Измеряемые диапазоны Напряжение: от 15 до 1500 В
Ток: при использовании датчика на 20 A... *400м/*800м/2 / 4 / 8 / 20A (*совместно с Моделью 9277)
При использовании датчика на 50A... 1/ 2/ 5/ 10/ 20/ 50 A
При использовании датчика на 200A... 4/ 8/ 20/ 40/ 80/ 200 A
При использовании датчика на 500A... 10/ 20/ 50/ 100/ 200/ 500 A
Мощность: Зависит от сочетания диапазонов напряжения и тока.
(6 Вт до 2,25 МВт)
Частота: 0,5 Гц до 5 кГц
Точность Напряжение: ±0.05% ИВ ±0.05% ВП
Ток: ±0.05% ИВ  ±0.05% ИВ + точность датчика тока
Активная мощность: ±0.05% ИВ  ±0.05% ВП + точность датчика тока
Полоса частот DC, 0,5 Гц – 150 кГц
Скорость обновления данных 50 миллисекунд (Для измерения гармоник, зависит от частоты синхронизации)
Скорость обновления отображаемых значений 200 миллисекунд (Не зависит от внутренних обновлений данных; форма волны и FFT зависят от экрана)
Интервалы записи данных Выкл, 50 м/ 100 м/ 200 м/ 500 мс, 1/ 5/ 10/ 15/ 30 с, 1/ 5/ 10/ 15/ 30/ 60 мин.
Интерфейс LAN, USB, RS-232C, CF card, Контроль синхронизации
Источник питания от 100 до 240 В AC, 50/60 Гц. (140 ВА)
Габаритные размеры высота × ширина × глубина:  170 × 340 × 157 мм
Масса 4,8 кг

Комплект поставки:
Руководство пользователя, шнур питания, USB кабель, D-sub соединитель (при установки модулей 9792 или 9793), цветные наклейки для пометки входов.
