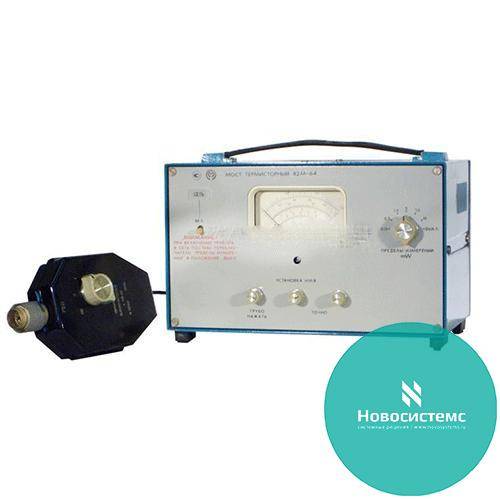

М3-28 измеритель мощности

М3-28 измеряет средние значения мощности непрерывных СВЧ сигналов в коаксиальных трактах с уровнем мощности не более 10 мВт и 1 Вт.

Прибор с прямым отсчетом и автоматической балансировкой термисторного моста. Изменение величины постоянного тока, проходящего через мост, осуществляется следящей системой автоматической балансировки посредством регулируемого шунтирования моста цепью отсчетного прибора.

Кроме термисторного моста в состав ваттметра  М3-28 входят выносные ВЧ переключатели на СВЧ тракты 50 и 75 Ом, в которые встроены приемные термисторные преобразователи с вставками ВТК-3. Во вставках используются новые по конструкции теплосвязанные термисторы. СВЧ токи и токи замещения разделены конструктивной емкостью из тикондовой керамики. Все это позволяет значительно расширить полосу рабочих частот ваттметра. Конструкция вставки позволяет использовать ее как взаимозаменяемый элемент прибора.

Основные данные М3-28

•  Диапазон частот: 0,02-5,5 ГГц (50 Ом); 0,02-3 ГГц (75 Ом)
•  Пределы измерения мощности 0,1 - 1000 мВт
•  Погрешность измерения:

10% -50, 75 Ом (0,1 - 10 мВт);
12% - 75 Ом (10-1000 мВт);
15% - с ВЧ кабелем в трактах 50 и 75 Ом

•  КСВН:

1,3-1,5 (50 Ом);
1,7 и 2,1 (50 Ом с ВЧ кабелем, в диапазонах 0,02-3 ГГц и 3-5,5 ГГц соответственно);
1,5 (75 Ом), 1,7 (75 Ом с ВЧ кабелем)

•  Рабочее сопротивление термистора 150 Ом
•  ВЧ тракт: 50 Ом (16/6,95 мм), 75 Ом (16/4,0 мм)
• Габаритные размеры, масса:

мост термисторный 300X203X245 мм, 6,5 кг;
переключатели ВЧ на тракты 50 и 75 Ом 205Х100Х90 мм,; 1,2 кг
