MA24105A - USB-датчик мощности от 350 МГц до 4 ГГц

MA24105A - USB-датчик мощности от 350 МГц до 4 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

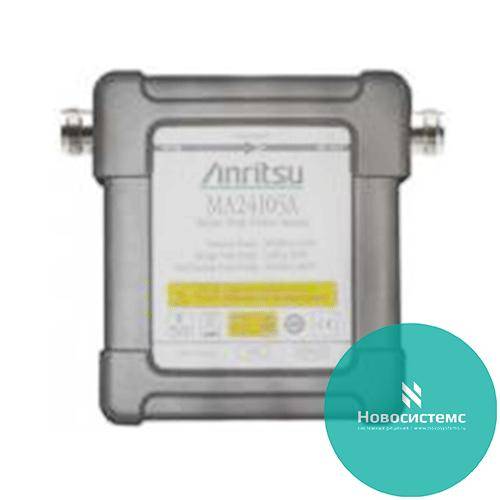

Компания Anritsu представляет MA24105A - автономный, компактный и высокоточный проходной измеритель (датчик) пиковой мощности радиосигнала, который обеспечивает широкие возможности по измерению мощности в частотном диапазоне от 350 МГц до 4 ГГц. Обладая динамическим диапазоном измерения мощности от 2 МВт до 150 Вт в прямом и обратном направлениях, MA24105A может применяться как в производственных, так и в полевых условиях в самых разнообразных коммерческих приложениях при обслуживании сотовых сетей, аппаратуры наземной подвижной радиосвязи и радиоустройств общего назначения, используемых в военной и оборонной промышленности.

С помощью MA24105A можно производить высокоточные измерения мощности радиосигнала среднего уровня. Широкий динамический диапазон исключает потребность в датчиках мощности для более слабых сигналов, что сокращает время установки и измерения. Точность измерений гарантируется тем, что данные калибровки хранятся непосредственно в датчике, и все необходимые поправки вносятся микропроцессором самого датчика. Кроме того, с целью обеспечения высокой точности оптимизированы направленность датчика и потери на отражение.

«Двунаправленная» архитектура MA24105A позволяет регистрировать истинное среднеквадратичное значение мощности сигналов во всем диапазоне частот и в сочетании с динамическим диапазоном - измерять мощность незатухающих гармонических, многочастотных и модулированных сигналов, таких как GSM/EDGE, CDMA/EV-DO, W-CDMA / HSPA+, WiMAX и TD-SCDMA. В прямой путь измерения входит канал с полосой пропускания 4 МГц со схемами измерения пиковой мощности и интегратора/компаратора, которые добавляют такие функции, как измерение огибающей пиковой мощности и коэффициента амплитуды, функция распределения уровней сигнала (CCDF) и измерение средней мощности импульсов. Цепь измерения в обратном направлении добавляет возможности измерения отраженного сигнала, в том числе мощности, коэффициента отражения, обратных потерь и коэффициента стоячей волны. Наличие встроенного микроконтроллера наряду со схемой кондиционирования сигналов, АЦП и блоком питания делают MA24105A полноценным миниатюрным измерителем мощности.
Универсальный прибор, MA24105A может использоваться в самых разнообразных приложениях. Хорошее согласование и низкие вносимые потери позволяют эффективно использовать датчик для непрерывного контроля мощности передающих систем и антенн. К тому же нижняя граница частотного диапазона в 350 МГц делает датчик идеальным для тестирования сетей P25 и TETRA.

Программа для ПК "Anritsu Power Meter", запускаемая под Microsoft Windows™, может использоваться для управления и выполнения операций датчиком.

К приборам, поддерживающим USB, датчик легко подключается через кабель "USB A/USB micro-B". Такими приборами являются: Spectrum Master (MS2721B, MS2722C, MS2723C, MS2724C, MS2725C, MS2726C), BTS Master (MT8221B, MT8222B) и VNA Master (MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C), Site Master (S331E, S332E, S361E, S362E), LMR Master (S412E).
