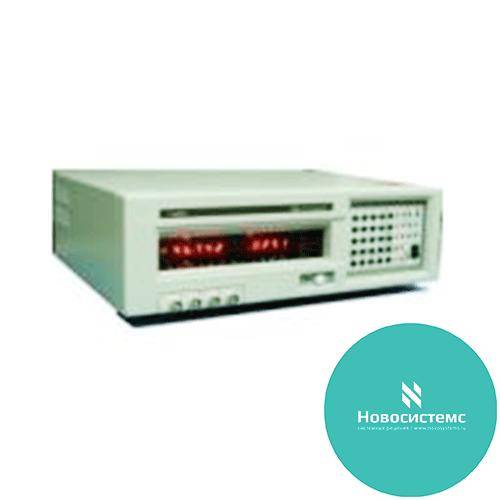

1689 - Прецизионный измеритель LCR IET Labs
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
- Погрешность для RLC: 0,02%;
- Погрешность для DQ: 0,0001;
- Программируемые измерения напряжения от 5 мВ до 1,275 Вскв;
- До 30 или 50 измерений в секунду с высокоскоростной опцией;
- Широкий диапазон измеряемых параметров;
- IEEE-488 - шина и компоненты;
- Опциональный обработтчик;
- Программируемые частоты тестирования от 12 Гц до 100 кГц для максимального удобства при измерении;
- 5-разрядный LED-дисплей для RLC ;
- 4-разрядный вывод для D и Q.
Технические характеристики:
| Спецификация | |||||||
|
Параметры измерений: |
C/D, L/Q, R/Q, или C/R (серийные или параллельные) |
||||||
|
Тестовые частоты: |
до 500 программируемых тестовых частот (от 12 Гц до 100 кГц), погрешность: 0,01% |
||||||
|
Приложенное напряжение: |
от 5 мВ до 1,275 В (программируется с шагом в 5 мВ) |
||||||
|
Скорость измерений: |
До 30 измерений в секунду с Высокоскоростной Опцией (1689) |
||||||
|
Режимы измерений: |
Продолжительные или Управляемые с усреднением до 256 измерений |
||||||
|
Формат отображения: |
Двойной дисплей с пятью полными разрядами (LED) для RLC и 4 полных разрядов (LED) для DQR |
||||||
|
Bin Number, Delta RLC, Delta %, Value |
|||||||
|
Автоматически позиционируемые десятичные знаки и знак "минус" там где требуется . |
|||||||
|
индивидуальные LED-индикаторы для параметров, единиц измерения, условий измерения |
|||||||
|
Индикаторы GO/No GO |
|||||||
|
Смещение: |
2,0 В пост. ток |
Внутреннее до 60 В пост. ток | |||||
|
Автоматические функции: |
Автоматический выбор диапазона с ручным удержанием | Автоматический выбор параметра (RLC) с ручной выборкой | |||||
|
Индикаторы |
13 показывающих прохождение для RLC | 2 для сообщения об ошибке, RLC и DQR | |||||
|
Интерфейсы |
IEEE-488/Handler Interface option, High speed Measurement/IEEE-488/Handler Interface option |
||||||
|
Диапазоны
|
Параметр |
Прямой диапазон |
Расширенные диапазоны Коэффициент and DQ in PPM |
||||
| R | от 0,00001 Ом до 99999 кОм | от 0,00010 мкОм до 9999.9 ГОм | |||||
|
L |
от 0,00001 мГн до 99999 Гн |
от 0,00010 нГн до 9999,9 MГн |
|||||
|
C |
от 0,00001 пФ до 99999 мкФ |
от 0,00010 аФ до 9999,9 Ф |
|||||
|
R с C |
от 0,0001 Ом до 9999 кОм |
не расширен |
|||||
|
D с C |
от 0,0001 до 9999 |
от 1 до 9999 ppm |
|||||
|
Q с R или L |
от 0,0001 до 9999 |
от 1 до 9999 ppm |
|||||
| Погрешность | Первичный параметр | Базовый RLC ± 0,02% | - | ||||
|
Вторичный параметр |
Базовый DQ ± 0,0001 |
- |
|||||
|
Обнуление |
Компенсация открытого и короткого замыкания |
||||||
|
Основные компоненты: |
Защита заряженного конденсотара (1 Джоуль) |
DQ в PPM |
|||||
|
Блокировка клавиатуры (для хранения) |
Подсчёт показателей по индикаторам | ||||||
|
Функция постоянного тока (25 Ом) |
Программированное время вычислений | ||||||
|
Программируемая задержка (от 1 до 99999 мс) |
Функция разрядности медианы | ||||||
|
Тестовый зажим:
|
4-х терминальный типа "Крокодил" |
1689: Встроенный |
1689M: BNC-соединения | ||||
|
Температурный эффекты (Типичный): |
R,L или C ± 5 ppm / °C | ||||||
|
Q или D до ±[2 ppm / °C + (3 ppm / °C) x частота в кГц] |
|||||||
|
Размеры (ШхВхД), мм: |
1689: 375,4 x 111,8 x 342,9 |
||||||
|
1689M: 438,15 x 142,87 x 385,2 |
|||||||
|
Вес: |
1689: 4,5 кг нетто, 6,83 кг с упаковкой. | ||||||
| 1689M: 6,41 кг нетто, 8,63 кг с упаковкой | |||||||
|
Аксессуары в комплекте: |
Адаптеры со свинцовым контуром (только с 1689) кабель 1689-9602 BNC к BNC, с зажимом типа "банан"/"крокодил" (1689M only) Кабель питания Руководство по эксплуатации Калибровочный сертификат поверки NIST |
||||||
|
Требование к окружающей среде: |
Рабочая температура: от 0°C до +50°C Температура хранения: от -45°C до +75°C Влажность: <85% |
||||||
|
Параметры электросети: |
от 90 до 250 В перем. ток 50 или 60 Гц 60 Вт макс. |
||||||
