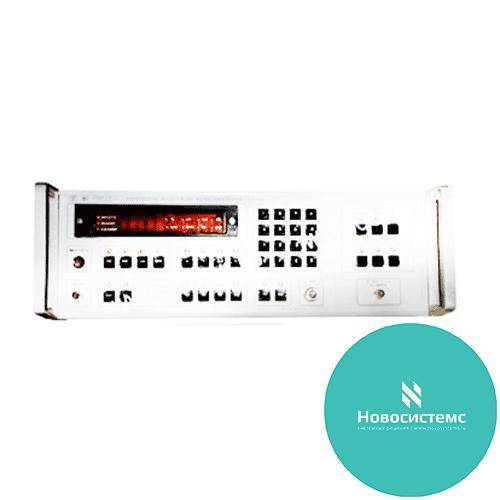

Описание измеритель СК3-45:
СК3-45 предназначен для оперативного и прецизионного измерения модуляционных параметров сигналов связной и измерительной аппаратуры. СК3-45 может использоваться также в качестве прецизионного модулятора сигнала и измерителя шумовых параметров источников сигналов.
Наличие встроенной микроЭВМ позволяет повысить производительность труда при проведении измерений и расширить функции прибора до возможности системы, обеспечивающей измерение коэффициента AM, девиации частоты, напряжения и частоты входного сигнала, коэффициента гармоник и частоты модулирующего сигнала.
Вычисление результатов измерения и их коррекция проводятся в цифровой форме. В приборе СК3-45 предусмотрен логарифмический отсчет измеряемых величин. Для оперативной автоматической калибровки измерителя модуляции имеется встроенный источник образцового сигнала. Прибор может работать в составе ЛИС через КОП.
Основные данные СК3-45:
- Диапазон несущих частот 0,1 - 1000 МГц; 0,1 - 10 000 МГц (с блоком ВЧ Я4С-103)
- Диапазон модулирующих частот 0,02-200 кГц
- Пределы измерения:
- коэффициента AM 0,1 - 100 %
- девиации частоты 1-106 Гц
- коэффициента гармоник огибающей 1-10 %
- напряжения входного сигнала 0,1 - 1 В
- модулирующей частоты 0,02-200 кГц
- Пределы основной погрешности измерения;
- коэффициента AM ±2 %
- девиации частоты ±2 %
- напряжения входного сигнала ±(2-3) дБ
- коэффициента гармоник огибающей ±10%
- Величина собственного фона и шума 0,05-0,2 % (AM), 2*10-8fc +2 Гц (ЧМ)
- Коэффициент гармоник, вносимых в сигнал модуляции огибающей, 0,3-0,6 % (AM); 0,1 - 1 % (ЧМ)
- Встроенная микроЭВМ
- Потребляемая мощность 120 В · А
- Габариты 480X175X475 мм
- Масса СК3-45 17 кг
