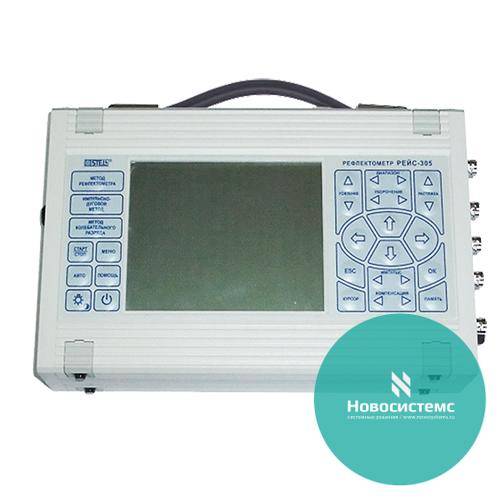

РЕЙС-305 - Рефлектометр РЕЙС-305
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Рефлектометр РЕЙС-305 был специально разработан для легкого обнаружения всех возможных видов дефектов в силовых, коммуникационных и иных видах кабельных линий. Рефлектометр предельно прост в применении, обладает скромными габаритами и весом. Рефлектометр РЕЙС-305 представляет собой многофункциональную измерительную систему, позволяющую вести диагностику с использованием сразу трех методов: колебательного разряда, импульсной рефлектометрии, а также импульсно-дуговым методом. За счет того, что в приборе реализованы все требующиеся при работе с силовыми линиями методы поиска, аппарат станет оптимальным приобретением при необходимости диагностики силовых линий.
1. Режим «МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ»
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Коэффициент укорочения: |
установка или измерение в пределах 1,000...7,000 |
Зондирующие сигналы: |
импульс 7 В...25 В, длительность 12,5 нс...30 мкс |
Выходное сопротивление: |
25...1000 Ом, с отображением величины на экране |
Инструментальная погрешность измерения расстояния: |
не более 0,2 % |
Система отсчета: |
при помощи двух вертикальных курсоров: нулевого и измерительного |
Режимы измерения: |
Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3; |
Растяжка: |
Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения). |
Память: |
Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет. |
Отстройка от аддитивных помех и шумов: |
Усреднение посредством цифрового накопления. |
Отстройка от синхронных помех: |
- при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). - при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) |
Отображение информации: |
Рефлектограммы и результаты цифровой обработки отображаются в графическом виде. |
Экран: |
Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой |
Питание: |
Встроенные аккумуляторы. Сеть переменного тока напряжением 85...265 В, 47...63 Гц. Бортовая сеть автомобиля 11...15 В. |
Условия эксплуатации: |
По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С |
Габаритные размеры: |
275 х 160 х 65 мм |
Масса: |
Не более 2 кг, с учетом встроенных аккумуляторов |
2. Режим «МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА»
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Максимальная амплитуда входных сигналов: |
50 В |
Входное сопротивление по волновому входу: |
2 кОм |
Инструментальная погрешность измерения расстояния: |
не более 0,2 % |
Способы запуска запоминающего устройства: |
Ждущий - от входного сигнала, после нажатия кнопки старта.
Автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний. |
Частота дискретизации: |
160 МГц |
Подключение к линии (при методе колебательного разряда): |
Через присоединительное устройство по напряжению или по току. |
3. Режим «ИМПУЛЬСНО-ДУГОВОЙ МЕТОД»
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Инструментальная погрешность измерения расстояния: |
не более 0,2 % |
Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В: |
0,002 - 50 (без присоединительного устройства напряжения) |
Частота дискретизации входного сигнала, МГц: |
160 |
Виды запуска: |
Автоматический. Однократный. Ручной. |
Усиление, дБ: |
от –12 до 60 |
№ |
Наименование |
Количество |
---|---|---|
1 |
Блок питания-зарядки |
1 |
2 |
Вспомогательный кабель питания 12 В |
1 |
3 |
Кабель поверки |
1 |
4 |
Кабель присоединительный |
1 |
5 |
Кабель связи с компьютером |
1 |
6 |
Кабель синхронизации |
1 |
7 |
Кабель соединительный 2 м |
3 |
8 |
Предохранитель ВП2Б-1В 0,25 А 250 В |
4 |
9 |
Предохранитель ВП2Б-1В 1А 250 В |
1 |
10 |
Прибор РЕЙС-305 |
1 |
11 |
Программа РЕЙС-305 на дискете |
1 |
12 |
Руководство по эксплуатации |
1 |
13 |
Сумка |
1 |
14 |
Формуляр |
1 |
