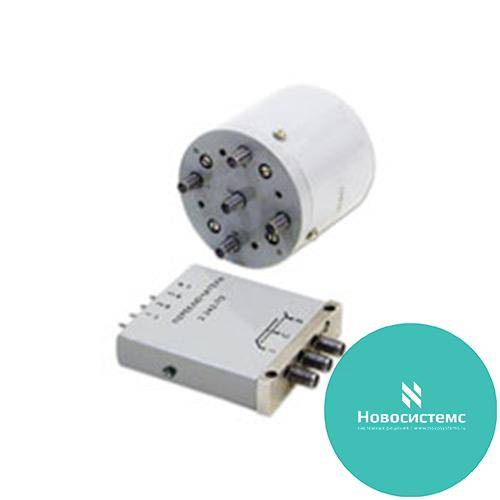

Переключатели коаксиальные электромеханические

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Широкая полоса частот
Прекрасная повторяемость

НАЗНАЧЕНИЕ

Предназначены для коммутации сигналов в приборах СВЧ-диапазона

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур: 5–40 oC
Относительная влажность воздуха: 98 %

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Тип соединителя	Диапазон частот, ГГц	КСВН, макс.	Потери, не более, дБ
2.242.191	IX P	0–18	1,5(0–12,05 ГГц) 1,6(12–18 ГГц)	0,8
434.832.001	IX P	0–18	1,4(0–8 ГГц) 1,5(8–18 ГГц)	0,5(0–8 ГГц) 0,8(8–18 ГГц)
468.342.017	IX P	0–26,5	1,5(0–18 ГГц) 1,8(18–26,5 ГГц)	0,8(0–18 ГГц) 1,5(18–26,5 ГГц)
468.342.013	IP	0–40	1,5(0–18 ГГц) 2,2(18–40 ГГц)	0,8(0–18 ГГц) 1,5(18--26,5 ГГц) 1,8(26,5–40 ГГц)

Модель	Развязка, дБ	Габариты, мм	Масса, кг	Схема коммутации
2.242.191	50	Æ 59x61,3	0,45	1х4 SP4T
434.832.001	80	72x61x14	0,3	1х2 SPDT
468.342.017	90(0–18 ГГц) 65(18–26,5 ГГц)	81x56x14	0,25	1х2 SPDT
468.342.013	90(0–18 ГГц) 65(18–26,5 ГГц) 45(26,5–40 ГГц)	81x56x14	0,25	1х2 SPDT

Примечания:
1. Напряжение переключения (импульсное 100 мс) 12,5–15 В для переключателей

со схемой IX2 и 13,5–15 В для переключателей со схемой IX4.
2. Возможна поставка переключателей с соединителя-ми типа SMA с дюймовыми резьбами вместо соединителей IX P по ГОСТ 13317-89
