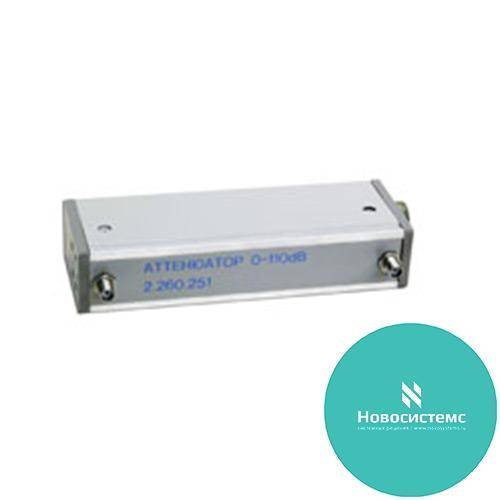

Ступенчатые электромеханческие аттенюаторы на каналы 3,5/1,52 И 2,4/1,04 мм
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
- Широкая полоса частот
- Малые начальные потери
- Хорошая повторяемост
НАЗНАЧЕНИЕ
Ступенчатые аттенюаторы с электромагнитным управлением предназначены для регулирования входного или выходного сигнала в генераторах сигналов, синтезаторах частоты, анализаторах спектра, анализаторах цепей и других радиотехнических устройствах.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Интервал рабочих температур: 5–40 o C
- Относительная влажность: 98 %
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Соединители типа IX P по ГОСТ 13317-89 для аттенюаторов моделей 251 и 1068
и типа I P по ГОСТ 13317-89 моделей 1048 и 1078
|
Модель |
Диапазон частот, ГГц |
Ослабление, дБ (A) |
Ступень ослаб- ления, дБ |
Начальные потери, дБ |
Погрешность ослабления, дБ |
КСВН |
|
251-06 |
0–4 ГГц |
0–110 |
10 |
1,2 |
±(0,2+0,04A) |
1,4 |
|
251-07 |
0–8 ГГц |
0–110 |
10 |
2,0 |
±(0,2+0,04A) |
1,7 |
|
251-08 |
0–12 ГГц |
0–110 |
10 |
2,3 |
±2,6 до 60дБ +(0,2+0,04A) до 110 дБ |
1,75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1068 |
0–18 ГГц |
0–110 |
10 |
2,8 |
±3,2 до 60дБ ±(0,25+0,05A) до 110 дБ |
1,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1048 |
0–37,5 ГГц |
0–35 |
5 |
3 |
±2,5 |
1,8 (до 26,5 ГГц) 2,2 (до 37,5 ГГц) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1078 |
0–26,5 ГГц |
0–55 |
5 |
2,5 |
±2,5 |
1,8 |
|
Модель |
Входная мощность, Вт |
Время переключения, мс |
Напряжение питания, В |
Число переключений |
Габариты, мм |
Масса, кг |
|
251-06 |
0,2 |
100* |
13,5±1,5 |
2.105 |
138x55x26 |
0,35 |
|
251-07 |
0,2 |
100* |
13,5±1,5 |
2.105 |
138x55x26 |
0,35 |
|
251-08 |
0,2 |
100* |
13,5±1,5 |
2.105 |
138x55x26 |
0,35 |
|
1068 |
0,2 |
100* |
13,5±1,5 |
2.105 |
138x55x26 |
0,35 |
|
1048 |
0,2 |
100* |
13,5±1,5 |
2.105 |
110x56x26 |
0,35 |
|
1078 |
0,2 |
100* |
13,5±1,5 |
2.105 |
110x56x26 |
0,35 |
Примечание: * Для всех аттенюаторов: входная мощность 0,2 Вт, время переключения 100 мс (импульсы длительностью 100 мс), напряжение питания 13,5 ± 1,5 В, число переключений 2 · 105
