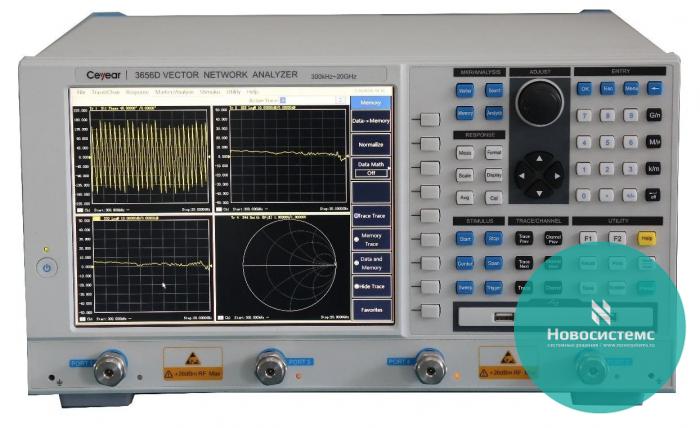

3656D векторный анализатор цепей Ceyear от 300 кГц до 20 ГГц

Производитель

Ceyear

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание 3656D:

Анализаторы цепей векторные серии 3656 предназначены для измерений комплексных коэффициентов отражения и передачи двухполюсников и четырехполюсников в коаксиальных волноводах.

Описание типа Ceyear 3656

Методика поверки Ceyear 3656

Основные характеристики 3656:

Количество портов: 2
Диапазон частот: от 300 кГц до 20 ГГц
Динамический диапазон до 125 дБ; точные измерения даже на устройствах с высоким глубоким подавлением.
Возможность работы с устройствами с волновым сопротивлением 75 Ом (опционально).
Сверхнизкий уровень шума трассы, обеспечивающий более высокую точность измерений.
До 64 независимых измерительных каналов, которые позволяют быстро реализовывать сложные схемы тестирования.
Мощные функции обработки и анализа данных.
Анализ во временной области в стандартной конфигурации.
Симулятор оснастки может имитировать различные ситуации в процессе разработки.
Интерфейсы LAN,GPIB, USB.
Возможность удаленного управления и автоматизации испытаний.

Опции Ceyear 3656:

Название опции	Описание опции
Название опции	Описание опции
3656-H02	Измерительная кабельная сборка (тип N, m-m, 60cm)
3656-H03	Измерительная кабельная сборка (тип N, f-m, 60cm)
3656-H05	20205 калибровочный набор (тип N, DC~3ГГц)
3656-H07	Измерительная кабельная сборка (N(m)-3.5mm(m), 80cm)
3656-H08	Измерительная кабельная сборка (N(f)-N(m), 80cm)
3656-H09	Измерительная кабельная сборка (N(m)-N(m), 80cm)
3656-H11	20402 Модуль электронной калибровки Ecal (300 кГц~18 ГГц, Тип N, 2-порта)
3656-H12	20403 Модуль электронной калибровки Ecal ( от 10 МГц до 26,5 ГГц, Тип 3.5 mm, 2-порта)
3656-H13	20404 Модуль электронной калибровки Ecal (от 10 МГц до 50 ГГц, Тип 2.4 mm, 2-порта)
3656-H16	Алюминиевой кейс
3656-H17	Кроссовый провод на передней панели
3656-H21	20201 калибровочный набор (тип N, от 300 кГц до 9 ГГц)
3656-H22	20202 калибровочный набор (тип 3.5mm, от 300 кГц до 9 ГГц)
3656-H23	32111 волноводный калибровочный набор (от 1,72 ГГц до 2,61 ГГц)
3656-H24	32112 волноводный калибровочный набор (от 2,6 ГГц до 3,95 ГГц)
3656-H25	32113 волноводный калибровочный набор (от 3,94 ГГц до 6 ГГц)
3656-H26	32114 волноводный калибровочный набор (от 4,64 ГГц до 7,05 ГГц)

3656-H27	32115 волноводный калибровочный набор (от 5,88 ГГц до 8,17 ГГц)
3656-H28	32116 волноводный калибровочный набор (от 7 ГГц до 10 ГГц)
3656-H29	Кроссовый провод на передней панели
3656-H30	31121 калибровочный набор (3.5mm)
3656-H31	87308 Измерительная кабельная сборка (3.5NMD/3.5mm-KJ)
3656-H32	87308A Измерительная кабельная сборка (3.5NMD/3.5mm-KK)
3656-H33	Измерительная кабельная сборка (3.5mm)
3656-H34	Измерительная кабельная сборка (3.5mm)
3656-H36	4-портовая конфигурация измерительного блока
3656-H38	Алюминиевой кейс

Тип	Лабораторный (настольный)
Диапазон частот	300 кГц … 20 ГГц
Количество встроенных портов	2 (4 опция)
Динамический диапазон	125 дБ
Выходная мощность	-55 … 010 дБм
Особенности	Векторный анализатор цепей (VNA) для проведения 2-портовых измерений (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удалени е кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Большой (диагональ 26 см) сенсорный экран.
Интерфейс	USB, LAN, GPIB

Наименование характеристики		Значение
Диапазон рабочих частот, МГц:
– 3656A		от 0,1 до 3000 включ.
– 3656B		от 0,1 до 8500 включ.
– 3656D		от 0,3 до 20000 включ.
Дискретность установки частоты, Гц, не более		±1,0
Пределы допускаемой относительной погрешности установки
частоты выходного сигнала, Гц:
– 3656A		±5·10-6
– 3656B		±5·10-6
– 3656D		±1·10-6
Диапазон установки мощности выходного сигнала в рабочем диапазоне частот, дБ (1 мВт) – 3656A – 3656B – 3656D		от -45 до 10 от -45 до 10 от -55 до 10
Пределы допускаемой относительной погрешности установки
мощности выходного сигнала в диапазоне частот, дБ:
– от 300 кГц до 10 МГц включ.		±5,0
– св. 10 МГц до 3 ГГц включ.		±2,0
– св. 3 ГГц до 8,5 ГГц включ.		±2,0
– св. 8,5 ГГц до 20 ГГц включ.		±3,0
Уровень собственных шумов приемника в рабочем	Ширина полосы		Ширина полосы
диапазоне частот для 3656A, дБ, не более:	пропускания 10 Гц		пропускания 3 кГц
– от 0,01 МГц до 1 МГц включ.	-90		-60
– св. 1 МГц до 10 MГц включ.	-110		-80
– св. 10 MГц до 3 ГГц включ.	-125		-95
Уровень собственных шумов приемника в рабочем	Ширина полосы		Ширина полосы
диапазоне частот для 3656B, дБ , не более:	пропускания 10 Гц		пропускания 3 кГц
– от 100 кГц до 20 МГц включ.	-110		-80
– св. 20 МГц до 3 ГГц включ.	-125		-95
– св. 3 MГц до 6 ГГц включ.	-123		-93
– св. 6 MГц до 8,5 ГГц включ.	-88		-118
Уровень собственных шумов приемника в рабочем
диапазоне частот при полосе пропускания фильтра	2-портовый		4-портовый
ПЧ 10 Гц для 3656D, дБ, не более:
– от 300 кГц до 100 МГц включ.	-90		-90
– св. 100 МГц до 1 ГГц включ.	-110		-100
– св. 1 ГГц до 6 ГГц включ.	-120		-115
– св. 6 ГГц до 8 ГГц включ.	-117		-110
– св. 8 ГГц до 10 ГГц включ.	-115		-105
– св. 10 ГГц до 15 ГГц включ.	-110		-100
– св. 15 ГГц до 20 ГГц включ.	-100		-90

Наименование	Обозначение	Количество
Анализатор цепей векторный 3656A или 3656B, или 3656D	-	1 шт.
Шнур сетевого питания	-	1 шт.
Анализаторы цепей векторные серии 3656. Руководство по эксплуатации	-	1 экз.
Компакт диск	Vector Network Analyzer 3656 Series	1 шт.
Методика поверки	421-19-28 МП	1 экз.
