Технические данные

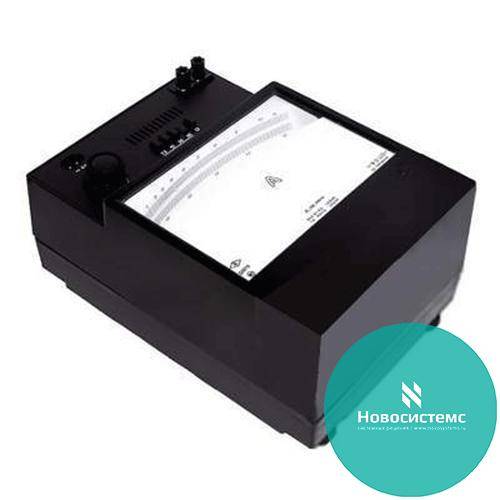

Амперметр Д5079 соответствует классу точности 0,2 по ГОСТ 8711-78.
Основные параметры прибора Амперметр Д5079 указаны в таблице. Предел допускаемой дополнительной погрешности прибора Амперметр Д5079, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности прибора Амперметр Д5079, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, равен ±0,2% от конечного значения диапазона измерений. Нормальная температура – 20±2 °С, если на лицевой части прибора не оговорено иное значение.
Изменение показаний прибора Амперметр Д5079, вызванное влиянием внешнего однородного постоянного магнитного поля , а также поля, синусоидально изменяющегося во времени с частотой (в пределах нормальной области), одинаковой с частотой тока, протекающего по измерительным цепям прибора, равен ± 0,2% от конечного значения диапазона измерений при значении индукции магнитного поля, не превышающем 0,2 мТл при частоте до 1 kHz и 0,13 мТл – при частоте 1,5 kHz.
Время установления показаний не более 3с. Питание цепи освещения прибора Амперметр Д5079 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 – 60 Гц через понижающий трансформатор (поставляется в комплекте с приборами), либо непосредственно от источника переменного или постоянного тока напряжением (4±0,4) В.
Габаритные размеры прибора не более (205±1,45)х(290±1,6)х(135±2,0) мм, масса прибора не более 4,3 кг. Габаритные размеры корпуса трансформатора не более 65х85х45 мм, масса трансформатора не более 0,5 кг
Амперметр Д5079 |
Конечное значение диапазона измерений |
Активное сопротивление, не более, Ом |
Индуктивность, не более, мГн |
Нормальная область частот, Гц |
Рабочая область частот, Гц |
2,5А |
0,25 |
0,1 |
45-1000 |
1000-2000 |
5А |
0,1 |
0,03 |
45-1000 |
1000-2000
|
