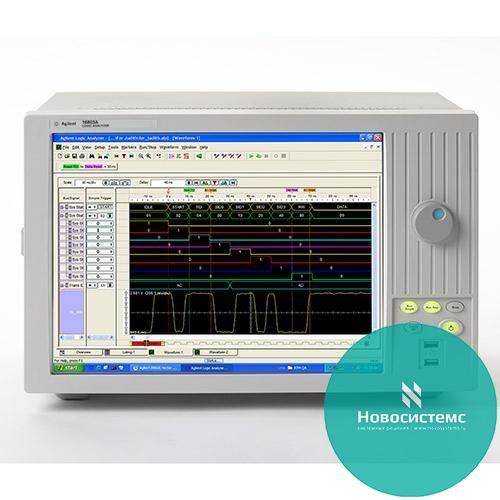

Удобные в использовании портативные логические анализаторы 16823A от компании Agilent имеют рабочие характеристики и приложения, необходимые разработчикам цифровых устройств для оперативной отладки, проверки и оптимизации систем.
Режим автоматического выявления порогового уровня и позиции сбора данных дает пользователям 16823A следующие преимущества:
- экономия времени при настройке условий измерения;
- получение надежных и точных результатов измерения;
- идентификация проблемных сигналов и оперативное получение диагностической информации;
- сканирование шин и сигналов — одновременно или некоторых из них;
- исследование результатов, представленных в виде совмещенных изображений или отдельных сигналов;
- обнаружение и фиксирование негодных пороговых уровней тактовых сигналов;
- обнаружение сдвигов времени между шинами и сигналами;
- измерение окон достоверности данных;
- определение проблемы достоверности сигналов, связанной со временем спада, нарастания и шириной окон достоверности данных.
В логических анализаторах 16823A предусмотрена простая процедура апгрейда (наращивания возможностей). Когда это необходимо, можно «включить» глубину памяти и частоту сбора данных в режиме АЛС. Приобретя нужные варианты апгрейда, пользователь повысит технические характеристики, если ему это понадобится.
Встроенный генератор кодовых последовательностей помогает с помощью всего одного прибора 16823A создавать сложные тесты типа стимул-отклик.
Модель 16823A включает в себя также 48-канальный генератор кодовых последовательностей, позволяющий уменьшить риски на начальных стадиях разработки. Также он предоставляет следующие возможности:
- эксплуатация генератора 16823A в качестве замены интегральных схем, отсутствующих плат или шин вместо ожидания недостающих узлов;
- разработка программы для создания редко встречающихся условий испытаний, проверка ее исполнения до того, как будет доступен полный комплект аппаратных средств;
- генерирование кодовых последовательностей для перевода схемы в нужное состояние, работы схемы на полной скорости или пошагового прохода схемы по последовательности состояний;
- создание последовательности инициализации схемы. Логические анализаторы 16823A компании Agillent, имеющие встроенный генератор кодовых последовательностей, обладают различными функциями, значительно упрощающими создание тестов при испытании цифровых схем.
Генератор кодовых последовательностей может работать с устройствами подключения тактовых сигналов, подключения данных и наборами проводников. Для настройки генератора 16823A должно выбираться минимум одно устройство для определения тактовых сигналов и один прибор для определения данных. Пользователь может выбрать оборудование подключения для разных типов логики. Кабели и устройства подключения имеют стандартные соединители.
Параметр | Значение |
---|---|
Число каналов логического анализатора | 102 |
Число каналов генератора кодовых последовательностей | 48 |
Функция Timing Zoom | 4 ГГц (250 пс), 64 К |
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов | 500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) |
250 МГц с опцией 250 450 МГц с опцией 500 |
Анализ логических состояний (АЛС) | 98 данных + 4 тактовых сигнала |
Традиционный режим анализа временных диаграмм (АВД) | 102 |
АВД в режиме сбора данных по перепадам с частотой < 500 МГц | 102 |
Частота дискретизации (сбора данных) АВД | 4 ГГц (250 пс) |
Погрешность измерения временных интервалов | |
В пределах одной пары устройств подключения | ± (1,0 нс +0,01% от отсчета временного интервала) |
Между парами устройств подключения | ± (1,75 нс +0,01% от отсчета временного интервала) |
Глубина памяти | 64 К выборок |
Позиции запуска | Start (начало), Center (центр), End (конец) или определяемая пользователем |
Минимальная длительность импульса данных | 1 нс |
Напряжение порогового уровня | от -5 В до 5 В (изменение с шагом 10 мВ) |
Погрешность установки порогового уровня | ± 50 мВ + 1% от установленного значения |
