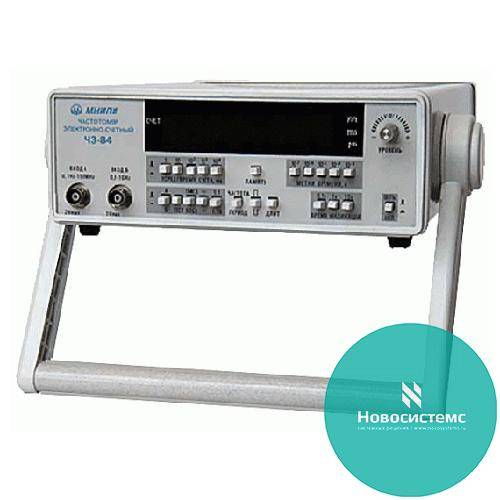

Ч3-84/2 частотомер электронно-счетный

Ч3-84/2 частотомер электронно-счетный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
44 800 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:
  • Ч3-84 погрешность 1Х10-7 (год) рабочая температура -10°С ...+50°С
  • Ч3-84/2 погрешность 1Х10-6 (год) рабочая температура +5°С ...+40°С
  • Измерение частоты, периода, длительности (1 мкс – 100 с)
  • Уровень сигналов 20 мВ – 2 В (эфф.)
  • Термостатированный кварц 5 МГц (Ч3-84): ±5Х10-8 (30 сут.), ±10-7(год)
  • Термокомпенсированный кварц 5 МГц (Ч3-84/2): 2,5Х10-6 (30 сут.), ±5Х10-6 (год)
  • Число усредняемых периодов: 1 – 104
  • Метки времени 10-7 – 10-3 с
  • Индикатор 8 разрядов (СИД)
  • Габариты, масса 80Х220Х300 мм, 3 кг

Частотометры Ч3-84, Ч3-84/2 (электронно-счетные)

Модели: Опорный генератор Усл. эксплуатации
Ч3-84 1х10-7 за 12 мес. -10°С + 50°С
Ч3-84/2 1х10-6 за 12 мес. +5°С + 40°С

Частотомеры Ч3-84  и Ч3-84/2 (электронно-счетные) предназначены для измерения частоты синусоидальных и частоты следования импульсных сигналов, периода синусоидальных и периода следования импульсных сигналов, длительности импульсов. Отличается высокой точностью измерений, широким диапазоном рабочих температур, низкой стоимостью.

Технические характеристики

Вход "А"
  • Форма измеряемых сигналов

Синусоидальная и импульсная любой полярности

  • Диапазон измеряемых частот
0,1 Гц - 150 Мгц
Уровень входных сигналов:
  • Синусоидальных (эффективное значение)
0,02 - 2 В
  • Импульсных
0,02 - 2 В
Единичный и усреднённый периоды сигналов:
  • Диапазон измеряемых периодов
От 0,01 мкс до 10 с (от 10 МГц до 0,1 Гц)
  • Синусоидальных (эффективное значение)
0,02 - 2 В
  • Импульсных
0,02 - 2 В
  • Число усреднённых периодов (множитель периода)
1, 10, 102, 103, 104
  • Период тактовой частоты
10-7, 10-6, 10-5, 10-4, 10-3 с
Длительность импульсов:
  • Частота следования
5 МГц
  • Диапазон
От 1 мкс до 10 с
  • Уровень входных сигналов
0,02 - 2 В
  • Входное сопротивление
1 МОм/50 Ом
  • Входная ёмкость
Не более 50 пФ

Вход "В"

  • Форма измеряемых сигналов

Синусоидальная

  • Диапазон измеряемых частот
От 100 до 1000 МГц
  • Уровень входных сигналов
От 0,03 до 1 В
  • Входное сопротивление
50 Ом
Относительная погрешность по частоте опорного генератора не более для частотомеров:
  • Ч3-84
± 5x10-8 за 30 сут и +1x10-7 за 12 месяцев
  • Ч3-84/2
± 2,5x10-6 за 30 сут и 5x10-6 за 12 месяцев
Общие характеристики:
  • Формат индикации результатов измерений
8 разрядов
  • Питание от сети переменного тока напряжением, В
(220 ±22) частотой (50 ±1) Гц
  • Потребляемая мощность, В·А
не более 20
  • Габаритные размеры (HxWxD)
262х88х296 мм
  • Масса, кг, не более
3
  • Условия эксплуатации:
группа 3 ГОСТ 22261-94
с диапазоном рабочих температур от 5 до 40 °С
для  Ч3-84/2 и от -10 до +50°С для Ч3-84
  • Заменяемые приборы

Ч3-63, Ч3-77, Ч3-64
