Описание:

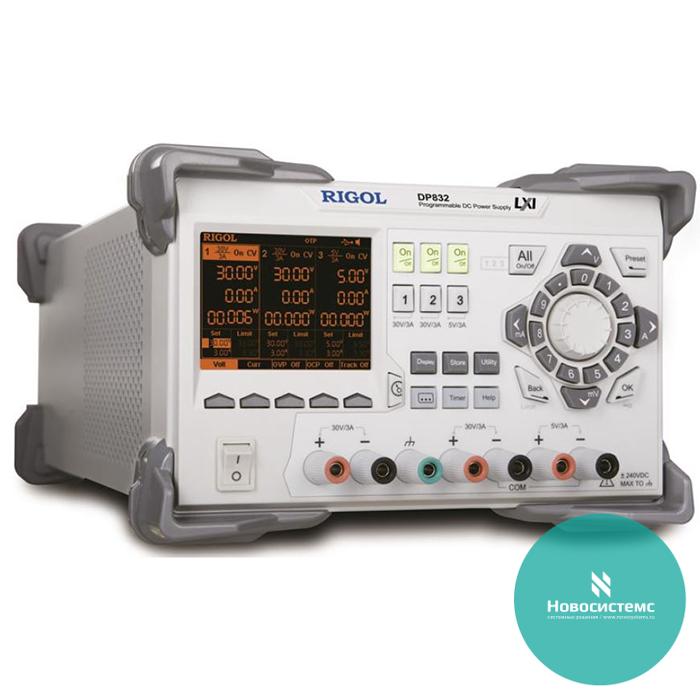

Прецизионный программируемый источник питания Rigol DP832 имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания Rigol DP832 применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания DP832 можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания DP832 позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.
Основные характеристики
- Количество каналов - 3
- Максимальная мощность - 195 Вт
- Новый интуитивно понятный графический интерфейс
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Режимы стабилизация тока и напряжения
- Трекинг режим для каналов CH1 и CH2
- Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
- Возможность установки задержки на выходе
- Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
- Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных до 99999 с (опционально)
- Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
- Поддержка внешнего диска
- Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала
Технические характеристики
Характеристики | Значения | ||||
---|---|---|---|---|---|
Количество каналов | 3 | ||||
Выходное напряжение / ток |
Канал 1 (CH1): 0...30 В / 0...3 А Канал 2 (CH2): 0...30 В / 0...3 А Канал 3 (CH3): 0...5 В / 0...3 А |
||||
Нестабильность, вызванная изменением нагрузки |
Напряжение | <0,01%+2 мВ | |||
Ток | <0,01%+250 мкА | ||||
Нестабильность, вызванная изменением сетевого напряжения |
Напряжение | <0,01%+2 мВ | |||
Ток | <0,01%+250 мкА | ||||
Пульсации+шум (20 Гц...20 МГц) |
Напряжение | <350 мкВскз/2 мВпик-пик | |||
Ток | <2 мАскз | ||||
Ежегодная погрешность (25° ±5°C ) |
Программирование | Напряжение |
Канал 1 и 2: 0,05% + 20 мВ; Канал 3: 0,1% + 5 мВ |
||
Ток | 0,2% + 5 мА | ||||
Считывание | Напряжение |
Канал 1 и 2: 0,05% + 10 мВ; Канал 3: 0,1% + 5 мВ |
|||
Ток | 0,15% + 5 мА | ||||
Разрешение | Программирование | Напряжение | 10 мВ (1 мВ - опция) | ||
Ток | 10 мА (1 мА - опция) | ||||
Считывание | Напряжение | 10 мВ (1 мВ - опция) | |||
Ток | 10 мА (1 мА - опция) | ||||
Отображение | Напряжение | 10 мВ (1 мВ - опция) | |||
Ток | 10 мА (1 мА - опция) | ||||
Время установления | 50 мкс | ||||
Время отработки команд | 118 мс | ||||
Температурный коэффициент на °C | Напряжение |
Канал 1 и 2: 0,01 %+5 мВ; Канал 3: 0,01%+2 мВ |
|||
Ток | 0,01%+ 2 мA | ||||
Стабильность (8 часов) | Напряжение | CH1/CH2: 0,02%+2 мВ; CH3: 0,01%+1 мВ | |||
Ток | 0,05%+2 мА | ||||
Защита по напряжению OVP/ по току OCP | Диапазон |
Канал 1: 10 мВ...33 В / 1 мА...3,3 A Канал 2: 10 мВ...33 В / 1 мА...3,3 A Канал 3: 10 мВ...5,5 В / 1 мА...3,3 A |
|||
Точность | 0,5%+0,5 В / 0,5%+0,5 A | ||||
Интерфейсы |
USB Device, USB Host. Опции: LAN, RS-232, цифровой порт Digital I/O, GPIB |
||||
Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 418 мм(D) | |||
Вес | 10,5 кг | ||||
Питание |
переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) |
Стандартная комплектация
- Прибор
- Кабель питания
- Кабель USB
- Предохранитель
- Краткое руководство по эксплуатации
Дополнительная комплектация
- Адаптер USB-GPIB
- Комплект для монтажа в стойку
- INTERFACE-DP800 Интерфейс RS232/LAN
- AFK-DP800 Опция мониторинга и анализа для DP800
- HIRES-DP800 Опция улучшения разрешения для DP800
- DIGITALIO-DP800 Цифровой порт для DP800
