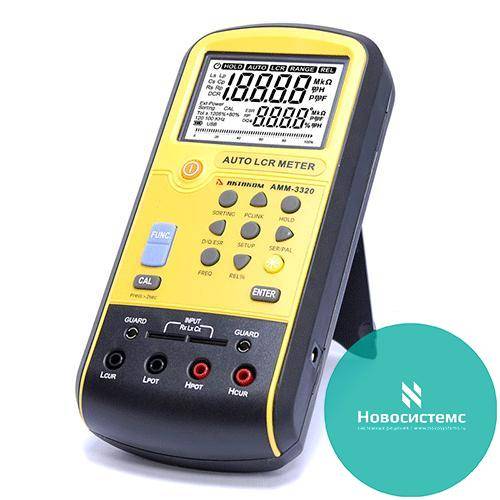

АММ-3320 Измеритель RLC

АММ-3320 Измеритель RLC
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
30 739 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Цифровой измеритель LCR. Двойной ЖК дисплей +аналоговая шкала: Измерение емкости 200 пФ...20 мФ, индуктивности 20 мкГн...20 кГн, сопротивления 20 Ом... 200 МОм, добротности, тангенса угла потерь, фазового угла, сопрот. DCR.Частота тест - сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Измерение по параллельной (Lp,Сp, Rp) и последовательной схемам (Ls,Сs, ESR) . Относительные измерения и удержание показаний. Интерфейс mini-USB. Питание 9 В (6хААА)

Высокопроизводительный портативный RLC-метр АММ-3320 - это компактный и удобный прибор, позволяющий быстро и точно производить измерения параметров компонентов

Области применения

  • выборочный контроль качества на производственной линии
  • тестирование компонентов в ремонтных мастерских и сервисных службах
  • сортировка и отбор компонентов по параметрам
  • входной контроль при приёмке партии (особенно в полевых условиях)
  • лабораторные исследования параметров при разработке и тестировании

Основные характеристики

  • базовая погрешность 0,3%
  • двухстрочный ЖК дисплей 19999 / 1999 отсчетов с подсветкой
  • разрешение 0,01%
  • аналоговая шкала для контроля быстрых изменений
  • максимальная тестовая частота до 100 кГц
  • 4-х проводная схема измерений
  • встроенный компаратор с функцией сортировщика
  • режим автоматического определения и измерения компонентов
  • функция удержания показаний
  • режим относительных измерений
  • mini-USB интерфейс для подключения к ПК и обработки данных
  • автоматическое отключение

Технические характеристики

ФУНКЦИИ
Измеряемые параметры Первичные:
Ls / Cs - индуктивность и емкость (последовательная схема замещения)
Lp / Cp - индуктивность и емкость (параллельная схема замещения)
DCR: сопротивление на постоянном токе
Вторичные:
Θ - фазовый угол
D - тангенс угла потерь
Q -добротность
ESR - сопротивление (последовательная схема замещения)
Rp - сопротивление (параллельная схема замещения)
Тестовая частота 100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц
Диапазоны измерений Индуктивность 100 Гц/ 120 Гц 20 мГн...20 кГн
1 кГц 2000 мкГн...2000 Гн
10 кГц 200 мкГн...20 Гн
100 кГц 20 мкГн...200 мГн
Емкость  100 Гц/ 120 Гц 20 нФ...20 мФ
1 кГц 2000 пФ...2 мФ
10 кГц 200 пФ...200 мкФ
100 кГц 200 пФ...20 мкФ
Сопротивление 100 Гц / 120 Гц 200 Ом...200 МОм
1 кГц 20 Ом...200 МОм
10 кГц 20 Ом...20 МОм
100 кГц 20 Ом...2 МОм
Сопротивление постоянному току 200 Ом...200 МОм
Тангенс угла потерь / Добротность 0,001...1999
Фазовый угол 0,00°...±180°
Эквивалентные схемы замещения Последовательная и параллельная
Уровень тестового напряжения 0,6 Вскз
Выбор диапазона Автоматический и ручной
Скорость измерений 1,2 изм/с
Калибровка Короткозамкнутая, Открытая
Режим допусков ±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20%
Интерфейс Mini-USB (виртуальный последовательный порт)
Тип батарей 9 В ,6 батарей типа ААА
Автоотключение питания 5 мин
Габаритные размеры 203,2х101,6х50,8 мм
Масса 567 г

Погрешность измерения импеданса (при D<0.1)

Частота сигнала Диапазон измерения импеданса
0,1…1 Ом 1…10 Ом 0,01…100кОм 0,1…1 МОм 1…20 МОм 20…200 МОм
DCR 1.0 % + 5 е.м.р. 0.5 % + 3 е.м.р. 0.3 % + 2 е.м.р. 0.5 % + 3 е.м.р. 1.0 % + 5 е.м.р. 2.0 % + 5d
100/120 Гц
1 кГц 5.0 % + 5d
10 кГц 2.0 % + 5 е.м.р. не нормировано
100 кГц 2.0 % + 5 е.м.р. 1.0 % + 5 е.м.р. 0.5 % + 3 е.м.р. 1.0 % + 5 е.м.р. 2.0 % + 5 е.м.р. (1…2 МОм)

Измерение RLС. Эквивалентный режим

Из-за неидеальности и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели (режимы): последовательная и параллельная.

Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 Ом), а параллельный режим — для элементов с высоким импедансом (>10 кОм). Для элементов с импедансом между двумя этими значениями эквивалентный режим не оказывает большого влияния на результат измерения.

В современных измерителях RLC эквивалентный режим выбирается автоматически. Причем для элементов с низким импедансом (<10 кОм) выбирается последовательный режим, что отображается на дисплее (например, Ls/Cs/Rs), а для элементов с высоким импедансом (>10 кОм) выбирается параллельный режим и на дисплее отображается, например, Lp/Cp/Rp. В большинстве приборов эквивалентный режим можно выбрать вручную.

Стандартная комплектация

  • Прибор
  • Щупы Кельвина (4-ти проводные) - 2 шт.
  • Короткий кабель "банан" - "крокодил"
  • Пластина для открытой калибровки
  • Пластина для короткозамкнутой калибровки
  • Батарея типа ААА - 6 штук
  • Кабель mini-USB для подключения к ПК
  • Футляр
  • Программное обеспечение AMM-3320-SW Программное обеспечение
