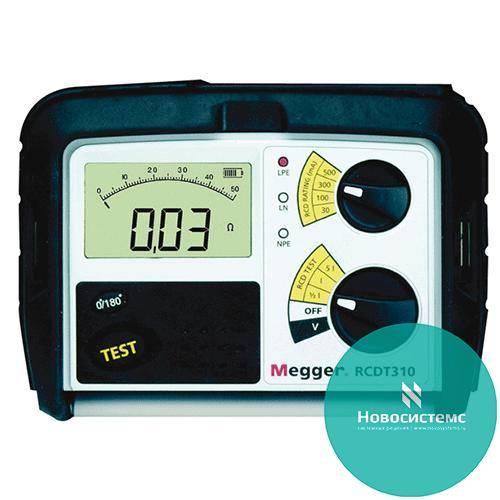

Описание тестера RCDT330:
Серия RCDT300 может осуществлять тестирование 1/2I, 1xI и 5xI устройств с остаточным током мощностью 30 мА, 100 мА, 300 мА и 500 мА на устройствах общего назначения и специальных (с временной задержкой). RCDT320/330 могут также испытывать устройства с мощностью 10 мА и 1000 мА. Все приборы тестируют постоянный ток устройств с остаточным током. Рабочее напряжение 50 - 280 В.
Испытания 5I возможны на устройствах с остаточным током мощностью до 100 мА.
Полярность:
Все устройства могут испытываться при 0o или 180o.
Специальные устройства:
У специальных прерывателей происходит задержка отключения. Проверка задержки увеличивается и допускается задержка в 30 с между измерением напряжения повреждения и и применением испытательного тока.
Напряжение прикосновения:
Напряжение прикосновения измеряется в начале тестирования устройств с остаточным током. При возможности он отображается на аналоговой дуге по завершении тестирования. Напряжение прикосновения выбирается 25 В или 50 В.
Прочность:
- Сконструирован для противостояния ударам, защищен армированным каучуком.
- Прочная крышка защищает дисплей во время тестирования и закрывает его по окончании.
Простота использования:
- Все функции понятны и очевидны.
- Раскраска показателей облегчает выбор диапазонов тестирования, экономя время испытаний и обнаружения повреждений.
- Инструкция пользователя дает все нужные сведения.
Руки свободны:
Прибор удобно висит на шее, освобождая руки, поскольку он тщательно сбалансирован.
Приборы с остаточным током, чувствительные к постоянному току:
Эти приборы можно тестировать при 1/2I, 1xI и 5xI.
Меры обеспечения безопасности:
Для защиты пользователя и прибора от ненадлежащего использования тестер RCDT имеет много свойств, известных как интеллектуальная система безопасности Megger включая:
- Светодиодные индикаторы подключения – показывают подключения испытательных проводов и состояние подачи питания.
- Блокировка – предотвращает опасное подключение испытательных проводов.
- 3-фазная безопасность – Даже если RCDT подключен через фазу, прибор останется неповрежденным.
- Запрет испытаний – Если напряжение питания превышает 300 В, испытание будет запрещено.
Кроме того, эта серия отвечает требованиям IEC 61010-1 по безопасному подключению к питанию по Category III supply (300 В фаза к земле).
Эти новые электрические тестеры Megger просты и надежны. Они отвечают всем современным требованиям по тестированию электроприборов
Особенности тестера RCDT330:
Параметр | Значения |
Тестирование устройств с остаточным током | |
Проверка времени отключения 1/2I, I, 5I RCD | |
Выборочные прерыватели | |
Прерыватели постоянного тока (1/2 I, I, 5I) | |
Устройства 30, 100, 300, 500 мА | |
Устройства 10 мА /1 A | |
Испытание тока отключения (RAMP) | |
Автоматическое испытание последовательности | |
Выбор полярности 0° / 180° | |
Запрет показа напряжения прикосновения (по выбору) | |
Максимальное напряжение прикосновения (25 В / 50 В) | |
Рабочий диапазон от 100 до 280 В | |
Рабочий диапазон от 50 до 280 В | |
Программируемые устройства с остаточным током | |
Измерение частоты | |
Свойства | |
3-х фазная безопасность | |
Большой четкий дисплей | |
Подсветка | |
Индикация состояния батареи | |
Автоматическое отключение | |
Индикация сгоревшего предохранителя | |
Защита по IP54 | |
Сохранение результатов | |
Загрузка | |
Интерфейс USB | |
IEC61010-1 CATIII 300 V | |
EN61557 | |
Сертификат калибровки | |
Технические характеристики тестера RCDT330:
Диапазоны тестирования (по EN61557-6)
Напряжение питания: 100 В - 280 В, 45-65 Гц;
Точность тока тестирования:
Без тестирования отключения: (1/2I) от –8% до –2%
Тестирование отключения: (I, 5I) от +2% до +8%
Время отключения: ±1% ±1мс
Измерение напряжения:
Диапазон переменного: 0- 300 В , 25-450 Гц
Точность: ±2% ±2 знака
Измерение частоты:
Диапазон: 25-450 Гц
Точность: 25.0-199.9 Гц ±0.1 ГЦ
200-450 ГЦ ±1 Гц
Напряжение сбоя (прикосновения):
Отражаемый диапазон: 0-50 В
Ошибка: +5%/+15% ±0.5 V
Шаговый прирост программируемых устройств с остаточным током:
10-50 мА – шаги 1 мА
50-500 мА – шаги 5 мА
500-1000 мА- шаги 10 мА
Сохранение результатов тестирования (1000 результатов):
256 номеров заказа на места тестирования
Распределительный щит на 99 мест
Цепи - 99 мест
Фазы P1, P2, P3
Последний зарегистрированный результат можно вызвать на дисплей. Все данные можно загрузить в ПК через поставляемую программу Download Manager или программу Megger Powersuite Professional Windows.
Температура и влажность:
Рабочая температура: от -5 °C до +40 °C
Рабочая влажность: Относительная влажность 93% при +40°C макс.
Сохранение данных при: -25 °C до +70 °C
Максимальная высота: 2000 м
Защита от погодных условий по IP54
Средства связи:
Интерфейс USB
Электроснабжение:
Батареи: 8 x 1,5 В типа IEC LR6 (AA щелочные).
Заряжаемые: 8 x 1,2 В никеле-кадмиевые или никеле-металло-гидридные батареи.
Срок службы батарей: 2000 последовательных тестов
Вес: 980 г
Габаритные размеры: 203 x 148 x 78 мм
Напряжение питания: 100 В - 280 В, 45-65 Гц;
Точность тока тестирования:
Без тестирования отключения: (1/2I) от –8% до –2%
Тестирование отключения: (I, 5I) от +2% до +8%
Время отключения: ±1% ±1мс
Измерение напряжения:
Диапазон переменного: 0- 300 В , 25-450 Гц
Точность: ±2% ±2 знака
Измерение частоты:
Диапазон: 25-450 Гц
Точность: 25.0-199.9 Гц ±0.1 ГЦ
200-450 ГЦ ±1 Гц
Напряжение сбоя (прикосновения):
Отражаемый диапазон: 0-50 В
Ошибка: +5%/+15% ±0.5 V
Шаговый прирост программируемых устройств с остаточным током:
10-50 мА – шаги 1 мА
50-500 мА – шаги 5 мА
500-1000 мА- шаги 10 мА
Сохранение результатов тестирования (1000 результатов):
256 номеров заказа на места тестирования
Распределительный щит на 99 мест
Цепи - 99 мест
Фазы P1, P2, P3
Последний зарегистрированный результат можно вызвать на дисплей. Все данные можно загрузить в ПК через поставляемую программу Download Manager или программу Megger Powersuite Professional Windows.
Температура и влажность:
Рабочая температура: от -5 °C до +40 °C
Рабочая влажность: Относительная влажность 93% при +40°C макс.
Сохранение данных при: -25 °C до +70 °C
Максимальная высота: 2000 м
Защита от погодных условий по IP54
Средства связи:
Интерфейс USB
Электроснабжение:
Батареи: 8 x 1,5 В типа IEC LR6 (AA щелочные).
Заряжаемые: 8 x 1,2 В никеле-кадмиевые или никеле-металло-гидридные батареи.
Срок службы батарей: 2000 последовательных тестов
Вес: 980 г
Габаритные размеры: 203 x 148 x 78 мм
Комплект поставки RCDT330:
№ | Наименование | Количество |
1. | Прибор | 1 |
2. | 2-жильный испытательный провод с зондом/зажимом | 1 |
3. | Руководство по эксплуатации | 1 |
4. | Тестовый провод с заземлением | 1 |
5. | Программное обеспечение | 1 |
