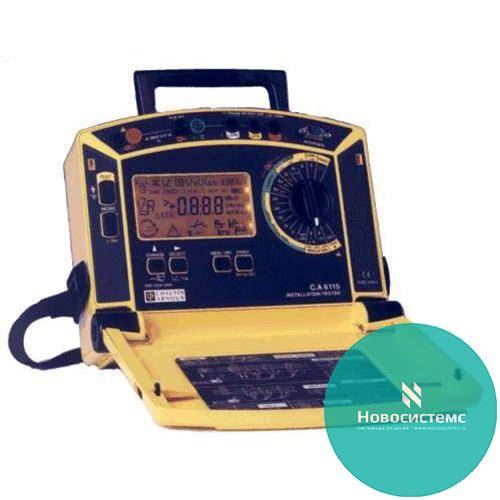

С.А 6115 прибор для комплексной проверки электрических установок

Производитель

CHAUVIN ARNOUX

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Назначение прибора С.А 6115:

Прибор С.А 6115 эффективен для применения в бытовом, коммерческом и промышленном секторе. Электрики могут использовать его для приемки вводимого оборудования или после реконструкции. Организации надзора смогут провести проверку параметров и подтвердить безопасность электросетей, подлежащих проверке. При помощи прибора можно легко и без риска ошибки, выполнить рекомендованные стандартами измерения электроустановок. Кроме того, прибор соответствует международным стандартам, задающим высокие требования к параметрам и работе приборов для тестирования электроустановок.

Компьютерная программа С.А 6115 позволяет пользователю считать все данные из памяти прибора. Можно получить протокол результатов измерений в виде сводной таблицы всех измерений. Файл результатов можно обрабатывать в программах электронных таблиц, например, в таких, как Excel.

Компьютерная программа позволяет произвести настройку всех параметров прибора: установить пороги включения сигнализации и ввести реквизиты пользователя для их автоматической печати в протоколе.

Прибор С.А 6115 имеет две возможности печати. Можно распечатать результаты в порядке измерения на принтере формата А6 с последовательным интерфейсом, который заказывается дополнительно или можно распечатать сводную таблицу измерений. Для этого потребуется адаптер-переходник от последовательного порта к параллельному (заказывается дополнительно) и обычный принтер формата А4.

Возможности прибора С.А 6115:

Измерение напряжения, тока, частоты;
Измерение полного сопротивления петли;
Ф-З, Ф-Н и Ф-Ф с вычислением тока КЗ;
Измерение сопротивления изоляции;
Измерение сопротивления заземления;
Проверка устройств защитного отключения;
Измерение токов, включая токи утечки;
Определение последовательности фаз;
Память на 800 результатов измерений.

Особенности прибора С.А 6115:

Большой ЖК-дисплей с подсветкой обеспечивает удобное чтение показаний в любое время суток;
Чтобы противостоять ошибкам оператора, прибор прежде, чем выполнять измерение автоматически проверяет порядок фаз, присутствие напряжения в цепи земли, обрыв в цепи земли и т.п. При обнаружении неполадки измерения не выполняются;
Для каждого параметра пользователь может установить пределы срабатывания визуальной и звуковой сигнализации;
Прибор может компенсировать сопротивление измерительных проводов, что оказывается полезным при тесте проводимости и измерениях петли;
Прибор питается от нетребовательного аккумулятора (NiMH). Его можно быстро зарядить прямо от сети (за 2 часа полный заряд от 0 до 100%). На объекте измерений прибор всегда готов к работе (не требуется ни проверка батареи ни ее замена);
Автоматическое определение диапазона при измерении сопротивления изоляции до 600 МОм;
Теперь можно работать быстрее, поскольку штырь заземления отключать не требуется;
Полная проверка дифференциальных устройств защитного отключения, даже нестандартных моделей (например, старых с током срабатывания 650 мА);
Позволяет установить порог сопротивления, при котором включается звуковой сигнал;
Автоматическое измерение напряжения, тока и частоты;
Измерение тока утечки, начиная с 4 мА;
Измерение переменного тока до 300 А;
Возможно подключение двух типов токовых клещей для проводников разного сечения.

Технические характеристики прибора С.А 6115:

Параметр	Значения
Измерение сопротивления изоляции (IEC/EN 61557 – 2)
Тестовое напряжение	100, 250, 500 В DC
Диапазоны	0,05 … 300 / 600 МОм
Разрешающая способность	1 кОм … 1 МОм
Погрешность	± 6 % результата + 1 ед. младш. разр.
Тестовый ток	> 1мА DC
Ток короткого замыкания	< 12 мА DC
Измерение сопротивления заземления (IEC/EN 61557 – 5)
Питание	95 … 145 В АС 175 … 300 В АС
Частота	15,3 … 17,5 Гц 45 … 65 Гц
Диапазон	0,15 Ом … 10 кОм
Разрешающая способность	0,01 … 10 Ом
Погрешность	± 10 % результата + 3 ед. мл. разр.
Проверка УЗО (IEC/EN 61557 – 6)
Напряжение между фазами, нулем, нейтралью	95 … 145 В 175 … 300 В АС
Частота	15,3 … 17,5 Гц 45 … 65 Гц
Ток срабатывания	10, 30, 100, 300, 500 мА или 6 … 1000 мА
Продолжительность	500 мс
Разрешающая способность	0,1 мс
Погрешность	± 2 мс
Измерение напряжения прикосновения	1,5 … 100 В АС
Тест проводимости (IEC/EN 61557 – 4)
Тестовое напряжение	18 В DC
Тестовый ток	> 200 мА на 10 Ом
Диапазон	0,16 Ом … 2 кОм
Разрешающая способность	0,01 … 1 Ом
Погрешность	± 5% результата + 4 ед. мл. разр.
Измерения петли (IEC/EN 61557 – 3)
Напряжения между фазами, нулем, нейтралью	95 … 145 В; 175 … 300 В АС, 330 … 440 В АС
Частота	15,3 … 17,5 Гц; 45 … 65 Гц
Диапазон	0,08 … 200 Ом (измерение сопротивления и импеданса)
Разрешающая способность	0,001 … 0,1 Ом
Погрешность	± 5% результата + 3 ед. мл. разр.
Расчет сопротивления короткого замыкания	0,5 А … 30 кА
Порядок фаз (IEC/EN 61557 – 7)
Напряжение	20 … 440 В
Частота	15,3 … 450 Гц

Диапазон измерения тока	4 мА … 100 мА токовыми клещами MN 21 до 300 мА клещами С 103
Диапазон измерения напряжения	10 … 440 В АС/DC
Диапазон измерения частоты	15,3 … 450 Гц

Комплект поставки C.A 6115 N:

№	Наименование	Количество
1.	Устройство С.А 6115	1
2.	Жесткая сумка	1
3.	Сетевой кабель длиной 2,5 м для измерений и заряда с вилкой 2Р+Е	1
4.	Измерительный кабель в виде 3-х отдельных проводов длиной 2.5 м	1
5.	Измерительный щуп	3
6.	Измерительный провод длиной 3 м с щупом	1
7.	30 м провода на катушке	1
8.	Штырь вспомогательного заземления	1
9.	Токовые клещи MN21	1
10.	Программа для связи с ПК c кабелем	1
11.	Руководство пользователя на русском языке	1
