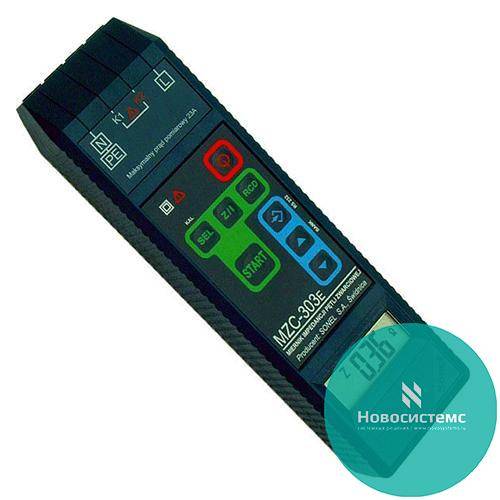

Для проверки параметров электроцепей и диагностики электроустановок эффективен портативный измеритель MZC-300. Заказать его с гарантией можно в компании «НОВОСИСТЕМС». Устройство разработано в Польше одним из известных производителей — Sonel. Прибор самостоятельно рассчитывает ожидаемый ток короткого замыкания в зависимости от фактического сопротивления. Данная модель рекомендована для обслуживания электроустановок, имеющих большую погрешность. Оператор может использовать измерительные провода разной длины, в пределах 1–20 м. Их калибровка осуществляется автоматически.
Функциональные особенности измерителя MZC-300
Устройство позволяет определять полное, активное и реактивное сопротивление петли «фаза — ноль», а также проверять сопротивление заземления. Кроме этого, к опциональным возможностям и техническим достоинствам этой модели относятся:
- мониторинг целостности проводов (купить MZC-300 можно также для периодической проверки нулевых защитных проводников);
- вычисление угла между векторами силы тока и напряжения в момент короткого замыкания;
- наглядное отображение показаний в цифровом формате (для этого предусмотрен монохромный дисплей);
- проведение мониторинга без отключения питания и защитной аппаратуры;
- сохранение последних показаний.
Доставку приборов компания «НОВОСИСТЕМС» осуществляет по всей России.
Чтобы приобрести измеритель MZC-300 по цене производителя и с официальной гарантией, закажите звонок на сайте.
Основные технические характеристики измерителя MZC-300:
Измерение напряжения переменного тока:
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0 ... 250 В
|
1 В
|
± (2% и.в + 2 ед. мл. разряда)
|
-
Входное сопротивление вольтметра: ≥ 200 кОм
-
Измерение полного сопротивления Zs
Диапазон измерения согласно IEC 61557
|
Провод измерительный
|
Диапазон измерения Zs
|
|
1,2 м
|
0,13 ... 199,9 Ом
|
|
5 м
|
0,15 ... 199,9 Ом
|
|
10 м
|
0,19 ... 199,9 Ом
|
|
20 м
|
0,25 ... 199,9 Ом
|
Диапазон отображения полного сопротивления Zs
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0,0 ... 19,9 Ом
|
0,01 Ом
|
± (2% и. в + 3 ед. мл. разряда)
|
|
20,0 ... 199,9 Ом
|
0,1 Ом
|
± (2% и. в + 1 ед. мл. разряда)
|
Измерение фазного угла петли короткого замыкания
|
Диапазон
|
Разрешение
|
Основная погрешность
|
Внимание
|
|
-90 ... 90°
|
0,1°
|
± 10°
|
Для угла от 0 до 30° и полного сопротивления > 0,1 Ом
|
|
± 3°
|
Для угла > 30° и полного сопротивления > 0,1 Ом
|
Диапазон отображения активного Rs и реактивного Xs сопротивления петли короткого замыкания
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0,0 ... 19,9 Ом
|
0,01 Ом
|
± (2% и. в + 3 ед. мл. разряда)
|
|
20,0 ... 199,9 Ом
|
0,1 Ом
|
± (3% и. в + 1 ед. мл. разряда)
|
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Zs для Un =220 В)
Диапазон измерения согласно IEC 61557
|
Провод
|
Диапазон измерения Iк
|
|
1,2 м
|
1,15 А ... 1,84 кА
|
|
5 м
|
1,15 А ... 1,53 кА
|
|
10 м
|
1,15 А ... 1,26 кА
|
|
20 м
|
1,15 А ... 924 А
|
Диапазон отображения
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
1,15 А ... 19,99 А
|
0,01 А
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
20,0 А ... 199,9 А
|
0,1 А
|
|
200 А ... 1999 А
|
1 А
|
|
2,00 кА ... 19,99 кА
|
10 А
|
|
20,0 кА ... 22,0 кА
|
100 А
|
Контроль целостности проводов
|
Порог срабатывания блокировки измерений
|
Основная погрешность определения порога
|
|
3 кОм
|
± 10 %
|
Измерение сопротивления измерительных проводов
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0 ... 0,500 Ом
|
0,001 Ом
|
± (5% и. в + 3 ед. мл. разряда)
|
Условия применения:
|
Параметр
|
Значение
|
|
Номинальное напряжение измеряемой цепи Un
|
220 В
|
|
Диапазон напряжения, при котором выполнимо измерение
|
180 ... 250 В
|
|
Номинальная частота измеряемой цепи fn
|
50 Гц
|
Дополнительные технические характеристики измерителя MZC-300:
|
Наименование параметра
|
Значение
|
|
Габариты (Ш x В x Г)
|
230 x 67 x 35 мм
|
|
Масса
|
0,4 кг
|
|
Дисплей
|
жидкокристаллический, 3 1/2 цифры высотой 14 мм
|
|
Питание измерителя
|
два элемента питания алкалиновых LR6 (размер AA)
|
|
Температурный диапазон
|
0 ... +40°C
|
|
Температура хранения
|
-20 ... +60°C
|
|
Время до самовыключения
|
2 минуты
|
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
Категория безопасности
|
III 300 В согласно PN-EN 61010-1
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP40
|
|
заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин)
|
Стандартная комплектация измерителя MZC-300:
|
Наименование
|
Индекс
|
|
Провод измерительный 1,2м с острым зондом желтый
|
113969058
|
|
Провод измерительный 1,2 м с острым зондом черный
|
113969050
|
|
Провод для калибровки измерительных проводов (MZC-303E, MZC-300)
|
113969053
|
|
Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00)
|
227292001
|
|
Зажим «Крокодил» изолированный жёлтый
|
115861040
|
|
Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак.
|
115399003
|
