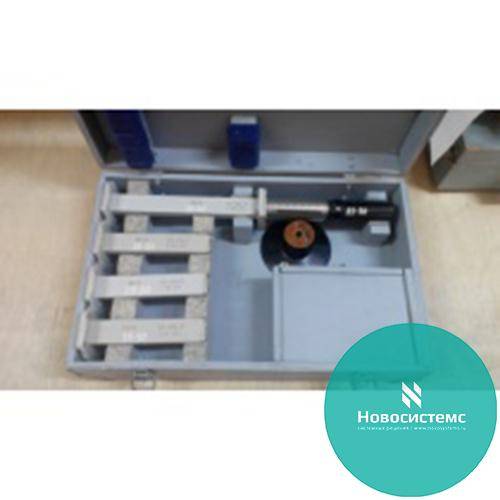

Э9-126 нагрузка коаксиальная

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

40 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Э9-126 нагрузка волноводная предназначена для калибровки и поверки высокочастотных трактов.

Нагрузка представлена следующими конструктивными модификациями - Э9-126/1, Э9-126/2, Э9-126/3, Э9-126/4 (Таблица 1

Технические характеристики Э9-126:

Диапазон частот - от 8,24 ГГц до 12,05 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ-тракта - 23×10 мм.

Односторонний допуск волновода нагрузок - а+∆а; в+∆в, где а, в - стороны волновода; ∆а, ∆в - допуски соответственно по широкой и узкой стенкам (Таблица 1).

Собственный волновод Э9-126/4 - не более 1,007.

Таблица 1

Тип	Э9-126/1	Э9-126/2	Э9-126/3	Э9-126/4
КстU поглотителя	не более 1,02	не более 1,02	не более 1,02	не более 1,04
КстU нагрузки	не более 1,03	1,4	2	не более 1,05
Погрешность аттестации	±1,5%	±2%	±2%	±1,5%
Сечение	23×10 мм	23×7,14 мм	23×5,075 мм	23×10 мм
∆а	0,08 мм	0,11 мм	0,11 мм	0,06 мм
∆в	0,09 мм	0,08 мм	0,06 мм	0,06 мм

Габаритные размеры:

комплект - 410×260×112 мм;
Э9-126/1, Э9-126/2, Э9-126/3 - 42×42×136 мм;
Э9-126/4 - 42×42×377 мм.

Масса - 4,6 кг.

Условия эксплуатации Э9-126:

Диапазон температур окружающей среды:

Относительная влажность при температуре 25º С (298 К):

Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.)

Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35 000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
- нормальные - 20±5º С (293±5 К);
- рабочие - от 10º С до 35º С (от 283 К до 308 К).
- нормальные -65±15%;
- рабочие - до 80%.
