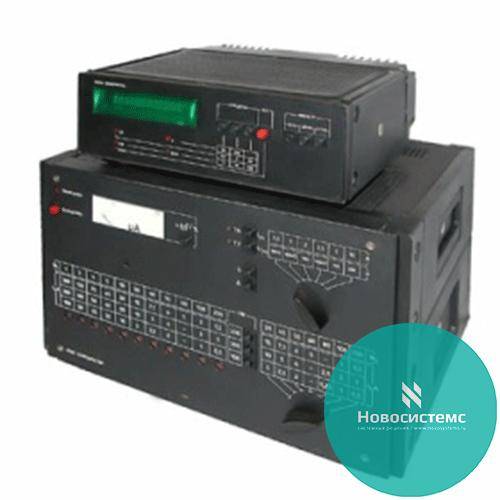

К535 комплект измерительный

• Устройство обеспечивает измерение составляющих погрешностей и мощности нагрузки во вторичной цепи поверяемых трансформаторов напряжения с номинальными значениями вторичного напряжения 100:3; 100:√3; 100; 200:√3; 150; 200 В и трансформаторов тока с номинальными значениями вторичного тока 0,5; 1; 2; 2,5 и 5 А.
• Устройство обеспечивает измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562 (в дальнейшем - компаратор) согласно таблице 1

Конечные значения диапазонов измерения погрешностей, нормальная и рабочая области значений частот соответствуют указанным в таблице 2.

Таблица 2

• Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов: 1, 10 и 100 Вт (вар).
• Конечные значения диапазонов измерения относительного значения (по отношению к номинальному) вторичного напряжения (тока): 15 и 150% от номинального значения напряжения (тока).
• Пределы допускаемой основной абсолютной погрешности ( Δ ) каналов измерения погрешностей и мощности нагрузки в единицах измеряемых величин в диапазоне изменения первичного напряжения от 0,2 до 1,2 номинального значения и первичного тока от 0,01 до 1,5 номинального значения равны:

  где:
  А - измеряемое значение погрешности или мощности нагрузки;
  Аn - конечное значение диапазона измерения;
  N - относительное значение устанавливаемого напряжения (тока), %;
  Nn - конечное значение диапазона измерения напряжения (тока), %;
  α- коэффициент, равный 0,01 при измерении погрешностей трансформаторов, и равный 0,04 при измерении мощности нагрузки.

• Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:
  • по табло измерителя Ф5304 - ± 1,5 %
  • по аналоговому прибору компаратора - ± 2,5 %
• Пределы допускаемой основной абсолютной погрешности компаратора равны:
  • токовой погрешности - ± 0,005%
  • угловой погрешности - ± 0,3
• Питание устройства осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
• Мощность, потребляемая устройством от сети, не превышает 50 В•А.

Габаритные размеры блоков устройства и их масса указаны в табл. 3.

Таблица 3
