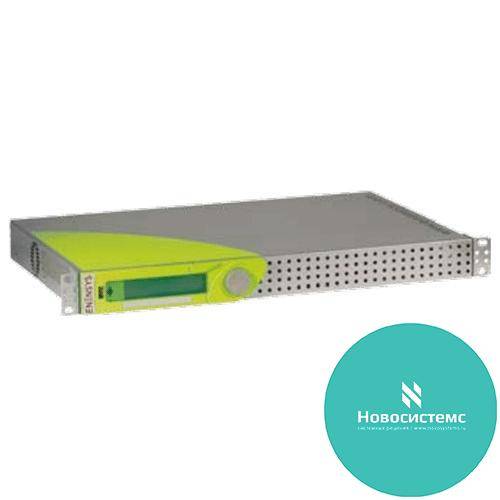

LabMod-DVB-T/H - Высокоточный модулятор DVB-T/H
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Предназначенные для модуляции сигналов широковещательных сетей, модуляторы Enensys полностью совместимы с используемыми во всем мире стандартами и технологиями для мобильного ТВ (форматы DVB-H, MediaFLO, DMMB, T-DMB), а также с форматами наземного цифрового телевещания (DVB-T, DTMB).
Компания ENENSYS предлагает широкий спектр оборудования для модуляции и лабораторной диагностики сетей вещания. Благодаря многообразию входных и выходных форматов, модуляторы ENENSYS могут полностью интегрироваться в любой тип используемого оборудования (исследовательское и лабораторное оборудование, устройства производства и системы качества и т.д.), и могут управляться при помощи обычных IP протоколов (TCP/IP или HTTP).
Модулятор LabMod-DVB-T/H обеспечивает эффективное и недорогое решение для сетей цифрового телевидения, позволяя использовать его как в лабораторных приложениях, так и в производственной среде. Модулятор обладает широкими возможностями по входным и выходным интерфейсам, а также широким набором тестовых режимов и различных имитаторов каналов.
LabMod-DVB-T/H полностью совместим со стандартом DVB-T/H, и располагает несколькими типами входов (ASI и USB), позволяющими проигрывать как внешние, так и внутренние потоки (внутренний проигрыватель, генератор потока и пр.).
Основные функции:
Особенности
- ВЧ- и ПЧ- трансляции DVB-T/H
- Диапазон ВЧ-выхода от 100 до 870 МГц, ПЧ-выхода от 20 до 85 МГц
- Тестирование вещательных систем
- Использование при проведении выездных презентаций и демонстраций возможностей
- FPGA-технология гарантирует надежность оборудования
- Использование при разработке и производстве оборудования для DVB-T/H
- Внутренний проигрыватель (DiviPitch) и генератор потоков
- Высокоточные ВЧ- и ПЧ-выходы
- Компактный и прочный корпус, активное охлаждение
- DVB-ASI, USB-интерфейс, ВЧ- и ПЧ-выходы
Технические характеристики
| Входные интерфейсы Входы для передачи потоков USB- вход Обработка сигналов | 2 DVB-ASI (BNC 50. Ом) С MPEG2 TS проигрывателем Настройка TS– скорости передачи, PCR рестампинг |
| Синхронизация Входы Выход Встроенный таймер | 10 МГц 10 МГц 10 МГц (1 ppm, имп/мин) 0 - 50°C– диапазон температур |
| Контроль и управление Сервер (HTTP) Передняя панель | - 10/100 Base-T -Удобный интерфейс с отображением статистики, и возможностью управления - Запись и чтение профилей - Основные параметры и IPустановки |
| Выходные интерфейсы ВЧ Выходы IFOutput Эмулятор каналов (опция) | 2 ВЧ выхода (BNC 50 Ом) 100 МГц - 870 МГц (шаг 1 Гц) +2 to -60 дБм (шаг 0,1 дБ) 1 ПЧ выход (BNC 50 Ом) 20 МГц - 85 МГц (шаг 1 Гц) 0 to -10 дБм (шаг 0,1 дБ) До 6 каналов, включая задержку, уровень и фазу |
| Модуляция Характеристика во всей полосе Группы Полоса канала Уплотнитель сигналов Защитный интервал Режим БПФ Кодовая скорость (также в иерархическом режиме) Тип сети Network Тестовый режим | MER > 42 дБ для ВЧ MER > 44 дБ для ПЧ QPSK, 16QAM и 64QAM 5, 6, 7 или 8 МГц Native или In-depth 1/4, 1/8, 1/16 или 1/32 2k, 4k или 8k 1/2, 2/3, 3/4, 5/6 или 7/8 MFN Singletone (однотоновый), генератор PRBS & MPEG, уплотняющий фильтр, генератор белого шума, подавление несущей |
| Конструкция Высота/Ширина/Глубина(мм) Формат Питание | 43/440/263 1 RU, 48.3 см ~100-240 В |
| Условия Рабочая температура Температура хранения Влажность | 0 - 50°C -20°C - 70°C 0 - 95%, без конденсации |
- Эмуляция вплоть до 6 каналов с помощью эмулятора TU6 (опция)
- MER не менее 42 дБ для ВЧ (и 44дБ для ПЧ ) во всей полосе
- Динамический диапазон ВЧ-выхода от +2 до -60 дБм, ПЧ-выхода от 0 до -10 дБм
- Генератор шума, контроль отношения сигнал/шум (опция)
- Синхронизация по входу/выходу 10 МГц
- Автономность, быстрая инсталляция
- Настройка скорости передачи + рестампинг сигналов PCR
- Удобный графический интерфейс
- Специальные тестовые режимы (PRBS, MPEG, однотонный, уплотняющий фильтр и др.)
- Встроенный HTTP-сервер
