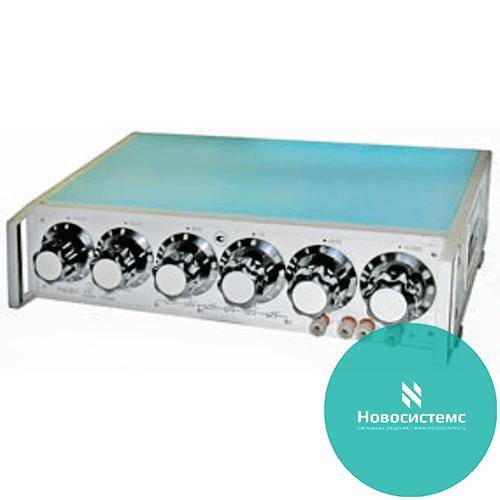

Р4830/1 магазин сопротивления

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

• Класс точности магазина сопротивления в зависимости от модификации:
  • Р4830/1 — 0,05/2,5·10-5;
  • Р4830/2 — 0,05/2,5·10-6;
  • Р4830/3 — 0,05/2,5·10-7.
• Диапазон значений воспроизводимого сопротивления:
  • Р4830/1 от 0,01 до 12222,21 Ω ступенями через 0,01 Ω;
  • Р4830/2 от 0,1 до 122222,1 Ω ступенями через 0,1 Ω;
  • Р4830/3 от 1,0 до 1222221 Ω ступенями через 1,0 Ω.
• Среднее значение начального сопротивления магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) R0 его вариация Δ R0 соответствуют значениям, указанным в таблице.

Предел допускаемого отклонения действительного значения сопротивления ( δ ) в процентах от номинального в нормальных условиях применения определяется по формулам (1—3) в зависимости от модификации:

• для модификации Р4830/1;

• для модификации Р4830/2;

• для модификации Р4830/3;

RK — наибольшее значение сопротивления магазина, Ω ,

R — номинальное значение включенного сопротивления, Ω .

• Начальная индуктивность и индуктивность магазина при включении сопротивления не более 1 Ω (включая начальную индуктивность) через низкоомные зажимы не превышает 1μH .
• Предельные значения постоянной времени τ магазина, при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений, указанных в таблице 2.

Таблица 2

• Верхний предел частотного диапазона для каждой декады магазина соответствует значениям, указанным в таблице 3.

Таблица 3

• Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее:
  • Р4830/1 — 2·10 8 Ω ;
  • Р4830/2 — 2·10 9 Ω ;
  • Р4830/3 — 2·10 10 Ω .
• Габаритные размеры магазина, не более 490х135х365 mm .
• Масса магазина, не более 8,5 kg .
