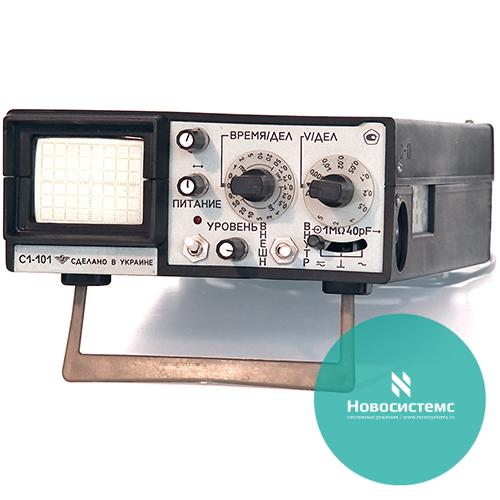

Универсальный осциллограф С1-101

Осциллограф С1-10 является универсальным, его целесообразно использовать в следующих целях:

• исследование формы периодических электрических сигналов методом визуального контроля;
• измерение амплитуд в диапазоне от 0,01 до 300 В;
• оценка временных интервалов от 0,3*10^-6 до 0,4 с.

Устройство работает в диапазоне частот от 0 до 5 МГц. Подходит для разработки, настройки и регулировки электронных схем, а также проверки и восстановления работоспособности контрольно-измерительной аппаратуры и устройств автоматики. Возможна эксплуатация в полевых условиях и в лабораториях. Модель С1-10 компактна, поэтому легко справляется с настройкой и проверкой вычислительных устройств, расположенных в труднодоступных местах.

Параметры синхронизации, требования к регулировке и габариты осциллографа

Размеры модели — 281 х 155 х 66 мм, в укладочном ящике — 526 х 265 х 200, в транспортной таре — 725 х 406 х 323. Вес составляет не более 1800 г, а с блоком Н22.087.459 — 2,3 кг. Вместе с укладочным ящиком масса не превышает 10 кг, а в транспортной таре — максимум 22. С делителем он весит не больше 1,9 кг.

Потребляемая мощность от сети переменного тока — не более 18 ВА, постоянного — не больше 0,7 А (при напряжении 12 или 27 В). Устройство должно сохранять свои параметры в пределах норм, которые установлены техническими условиями.

Другие важные характеристики модели С1-101, касающиеся синхронизации:

• Внутренняя. Диапазон частот — от 20 до 5 * 106 Гц. При этом максимальный и минимальный уровень синхронизации должны составлять 3 и 30 мм (что соответствует 0,6 и 6 дел.). Возможная нестабильность не превышает 1 мм, то есть 0,2 дел.
• Внешняя. Допустимый диапазон частот — от 20 до 5*106 Гц. Возможный уровень минимальной синхронизации — 0,5 В, а максимальной — 20. Нестабильность не превышает 1 мм, то есть 0,2 дел.
• Входов внешней синхронизации. Активное сопротивление должно быть не меньше 50 кОм. При этом входная емкость не превышает 30 пФ. Эти параметры актуальны для входа «ВНЕШ. 1:1». Для «ВНЕШ. 1:10» активное сопротивление — не менее 750 кОМ, а максимальная входная емкость — 20 пФ.

Параметры экрана:

• Рабочая часть дисплея составляет 40 мм (8 дел. по горизонтали). По вертикали — 30 мм (6 дел. соответственно).
• Линия луча имеет максимальную ширину 0,6 мм.
• После пяти минут прогрева устройства кратковременный дрейф должен продолжаться в течение одной минуты и не превышать 1 мВ. Долговременный — на протяжении одного часа при 5 мВ/ч.
• Возможно смещение линии луча в процессе перехода от одного коэффициента отклонения к другому. При этом его величина должна составлять не больше 1 дел. Смещение вследствие входного тока также не может превышать этого значения. Отклонения, вызванные изменением напряжения сети питания, должны быть не больше 0,2 дел. Также возможны случайные и/или периодические отклонения, величина которых не превышает номинального значения.
• Возможна регулировка яркости экрана. Параметры изображения меняются от полного его отсутствия до картинки, которая максимально удобна для визуальной оценки.

Осциллограф С1-101 имеет внутренний источник калиброванного напряжения. Он способен генерировать импульсы прямоугольной формы, которые имеют:

• частоту повторения 1 кГц;
• амплитуду 1 и 0,5 В.

Допустимый предел погрешности для этих параметров составляет ±1,5 % при использовании в нормальных условиях и ±2 % в рабочем режиме. Исследуемый сигнал должен иметь максимальную амплитуду на входе канала вертикального отклонения в 30 В, а на выходе делителя 1:10 — 300 В. Для синусоидального напряжения этот параметр не должен превышать 15 В. При этом минимальная амплитуда напряжения развертки, которая выведена на гнездо «[] []», составляет 2 В, а на нагрузке — не меньше 20 кОм с условием, что выходная емкость не превышает 20 пФ.

Специфика работы с прибором

• Устройство способно непрерывно функционировать в рабочих условиях минимум шестнадцать часов. При этом оно сохраняет стандартные технические характеристики. Должны быть обеспечены нормальные режимы полупроводниковых, электровакуумных приборов и электрорадиоэлементов в рамках стандартов, норм и технических условий.
• При использовании прибора совместно с БП И22.087.457 в нормальных условиях его продолжительность работы составляет не менее одного часа. Если температура составляет +50 °C, то он способен функционировать в течение минимум 40 минут, а при -20 °C — не меньше 20 мин.
• Эксплуатационный ресурс достигает 2 тысяч часов.
• Возможно хранение прибора в отапливаемом помещении в течение 12 лет, в необогреваемом — не меньше 120 месяцев. В случае размещения вместе с БП — не менее 3 лет.
• Ориентировочный срок эксплуатации модели без БП составляет не меньше 120 месяцев. Средний рабочий ресурс достигает 10 000 часов, а с блоком питания — 3 года. На протяжении трех лет БП И22.087.457 может выдержать не меньше 150 циклов разрядки-зарядки.

В случае экспорта устройство должно сохранять параметры в пределах норм, которые установлены техническими условиями. Недопустимо включение модели в сеть переменного напряжения на 115 и 220 В.
