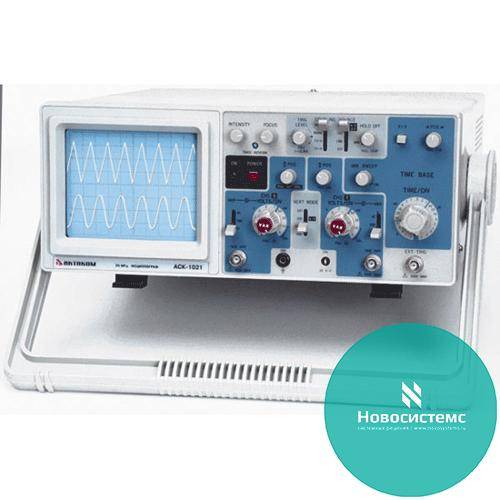

Параметр
|
Значения
|
|
Электронно-лучевая трубка
|
|
Тип
|
прямоугольная с масштабной сеткой
|
|
Область индикации
|
8 х 10 дел. (1 дел. = 1см)
|
|
Напряжение системы ускорения
|
2,1 кВ
|
|
Фосфорное покрытие
|
типа Р31
|
|
Усилители системы отклонения по вертикали (канал 1 (СН1) и канал 2 (СН2))
|
|
Чувствительность
|
От 5 мВ/дел до 5 В/дел (режим Х1)
От 1 мВ/дел до 1 В/дел (режим Х5)
|
|
Аттенюатор
|
на 10 шагов с последовательностью 1-2-5
|
|
Система верньерной регулировки
|
обеспечивает возможность плавного изменения значения
между шагами с перекрытием всего диапазона
|
|
Погрешность
|
+ 3% (режим Х1)
+ 5% (режим Х5)
|
|
Входное сопротивление
|
1 МОм + 2%
|
|
Входная емкость
|
25 пФ + 10 пФ
|
|
Частотная характеристика
|
От 5 мВ до 5В / дел (САL)
От пост.тока до 25 МГц (-3 дБ)
1 мВ/дел (СAL)
От пост. Тока до 12 МГц (-3 дБ)
|
|
Время установления
|
Приблизительно 14 нс
|
|
Режимы работы
|
|
СН 1
|
режим работы канала 1, одиночная осциллограмма
|
|
СН 2
|
режим работы канала 2, одиночная осциллограмма
|
|
ALT
|
дуальная осциллограмма, попеременный режим
|
|
СHOP
|
дуальная осциллограмма, режим манипуляции
|
|
ADD
|
алгебраическая сумма режимов СН 1 + СН 2
|
|
Реверс полярности
|
(Инвертирование)
Только для канала 2
|
|
Максимальное значение
напряжения на входе
|
400 В пост. тока + пиковое значение
переменного напряжения
|
|
Максимально допустимая амплитуда
|
От пост.тока до 25 МГц - 4 деления
От пост. тока до 15 МГц - 8 делений
|
|
Усилитель системы отклонения по горизонтали
(Вход через разъем подачи входного сигнала канала 1)
|
|
Режим отклонений в осях координат Х-У
|
СН 1 - ось Х
СН 2 - ось У
|
|
Чувствительность
|
Аналогично каналу 2 системы отклонения по вертикали
|
|
Погрешность
|
|
По оси У
|
+ 3%
|
|
По оси Х
|
+ 6%
|
|
Входной импеданс
|
То же значение, что и для канала 2 системы отклонения по вертикали
|
|
Частотная характеристика
|
В диапазоне от пост. тока до 1 МГц - обычно (-3 дБ)
|
|
Разность фаз по осям Х-У
|
Приблизительно 3 при 50 кГц
|
|
Максимальное напряжение на входе
|
То же значение, что и для канала 2 системы отклонения по вертикали
|
|
Система развертки
|
|
Скорость осуществления развертки
|
От 0,1 мкс/дел до 0,2 с/дел в последовательности 1-2-5, 20 шагов
|
|
Система верньерной регулировки
|
обеспечивает возможность плавного изменения значения развертки
между шагами с перекрытием всего диапазона
|
|
Погрешность
|
+ 3%
|
|
Система растяжки развертки
|
10Х + 6%(Если выбирается значение Х10, то диапазоны 0,1 мкс и 0,2 мкс - некалиброваны)
|
|
Блокировка
|
Регулируется непрерывным образом от обычного режима NORM блокировки до
5-ти кратного увеличения значения, соответствующего указанному обычному режиму
|
|
Запуск и синхронизация
|
|
Режимы запуска и синхронизации
|
|
AUTO
|
(свободный прогон) или обычный режим NORM
|
|
Источники подачи входных сигналов
|
СН1, СН2, ALT, EXT, LINE
|
|
Максимальное внешнее напряжение сигнала запуска и синхронизации
|
300 В пост.тока + пиковое значение переменного тока
|
|
Виды сигналов синхронизации
|
АС - переменное напряжение в диапазоне от 30Гц до 30МГц
TV H - используется для запуска от импульсов синхронизации по горизонтали
TV V - используется для запуска от импульсов синхронизации по вертикали
|
|
Чувствительность системы запуска и синхронизации
|
|
Внутренняя
|
0,5 деления (1 деление при подаче TV-сигнала)
|
|
Внешняя
|
500 мВ
|
|
Другие характеристики
|
|
Выходной сигнал канала СН 2
|
|
Уровень выходного сигнала
|
100 мВ/дел (без нагрузки)
50 мВ/дел (с нагрузкой 500 Ом)
|
|
Ширина полосы пропускания
|
20Гц - 25МГц (-3 дБ)
|
|
Z - модуляция
|
Положительный сигнал ТТЛ-логики,
низкий уровень интенсивности сигнала гашения при любом сигнале
интенсивности, высокий уровень непогашенного
сигнала любой интенсивности
|
|
Напряжение калибровки
|
Положительный прямоугольный сигнал с напряжением 2,0 В
(размах) (+ 3%) частотой 1кГц (номинальное значение)
|
|
Поворот осциллограммы
|
Электрическим способом, регулируется органами
управления с передней панели прибора
|
|
Питание прибора
|
|
Напряжение
|
100, 120, 220, 240 В + 10%
|
|
Частота
|
50 или 60 Гц
|
|
Потребляемая мощность
|
приблизительно 40 Вт
|
