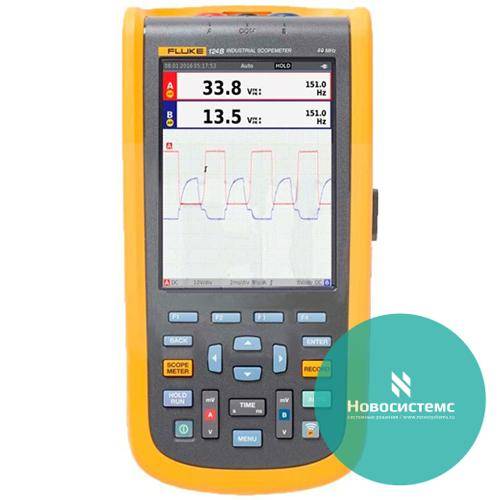

Параметр |
Значение |
|
Режим осциллографа |
|
Вертикально |
Частотная характеристика —
подключение по постоянному току |
без щупов и измерительных проводов (с BB120) |
123B: по постоянному току и до 20 МГц (-3 дБ)
124B и 125B: по постоянному току и до 40 МГц (-3 дБ) |
|
с экранированными измерительными проводами STL120-IV 1:1 |
По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) |
|
с щупом VP41 10:1 |
123B: по постоянному току и до 20 МГц (-3 дБ)
124B и 125B: по постоянному току и до 40 МГц (-3 дБ) |
Частотная характеристика —
подключение по переменному току
(спад по нижним частотам) |
без щупов и измерительных проводов |
<10 Гц (-3 дБ) |
|
с экранированными измерительными проводами STL120-IV 1:1 |
<10 Гц (-3 дБ) |
|
с щупом VP41 10:1 |
<10 Гц (-3 дБ) |
Время нарастания, без учета
влияния щупов, измерительных
проводов |
123B <17,5 нс
124B и 125B <8,75 нс |
|
Входной импеданс |
без щупов и измерительных проводов |
1 МОм//20 пФ |
|
с BB120 |
1 МОм//24 пФ |
|
с экранированными измерительными проводами STL120-IV 1:1 |
1 МОм//230 пФ |
|
с датчиком VP41 10:1 |
5 МОм//15,5 пФ |
|
Чувствительность |
от 5 мВ до 200 В/деление |
|
Аналоговый ограничитель полосы пропускания |
10 кГц |
|
Режимы отображения |
A, -A, B, -B |
|
Макс. напряжение на входах A и B |
постоянное, с измерительными проводами или с щупом VP41 |
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
|
с BB120 |
600 В (среднеквадратичное) |
Макс. плавающее напряжение,
между любой клеммой
и заземлением |
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц |
|
Горизонтально |
|
Режимы работы осциллографа |
Нормальный, одиночный, развертка |
|
Диапазоны (в нормальном режиме) |
Эквивалентная выборка |
|
124B и 125B: от 10 нс до 500 нс/деление |
|
Выборка в реальном времени |
от 1 мкс до 5 с/деление |
|
Одиночный (в реальном времени) |
от 1 мкс до 5 с/деление |
|
Развертка (в реальном времени) |
от 1 с до 60 с/деление |
Частота дискретизации
(одновременно для обоих каналов) |
Равномерная дискретизация (повторяющиеся сигналы) |
до 4 Гигаотсчетов в секунду |
|
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление |
40 Мегаотстчетов в секунду |
|
Пуск |
|
Режим обновления экрана |
В режиме автоколебаний, в режиме синхронизации |
|
Источник |
A, B |
|
Чувствительность A и B |
постоянный ток и до 5 МГц |
0,5 деления или 5 мВ |
|
при 40 МГц |
123B: 4 деления |
|
124B и 125B: 1,5 деления |
|
при 60 МГц |
123B: Нет |
|
124B и 125B: 4 деления |
|
Фронт |
Положительный, отрицательный |
|
Расширенные функции осциллографа |
|
Режимы отображения |
Нормальный |
Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением. |
|
Сглаживание |
Подавление шумов сигнала. |
|
Всплески выключения |
Не регистрирует выбросы между отсчетами |
|
Огибающая |
Регистрация и отображение минимальных и максимальных значений сигнала во времени. |
|
Автоматическая настройка (Connect-and-View™) |
Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. |
|
Измерительный прибор с двумя входами |
|
Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C. |
|
Необходимо добавить 0,1 x (указанное значение погрешности) на каждый градус при температурах ниже 18 °C или выше 28 °C. При измерении напряжения щупом 10:1 добавляют погрешность щупа +1 %. На экране должно отображаться больше одного периода сигнала. |
|
Вход A и вход B |
|
Напряжение постоянного тока (VDC) |
|
Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 750 В |
|
Погрешность |
± (0,5 % +5 отсчетов) |
|
Подавление синфазной помехи (CMRR) |
>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц |
|
Отсчеты во всем диапазоне |
5 000 отсчетов |
|
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) |
|
Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 750 В |
Погрешность в пределах
от 5 % до 100 % диапазона
(подключение по постоянному току) |
от постоянного тока до 60 Гц (В переменного + постоянного тока) |
± (1 % +10 отсчетов) |
|
от 1 до 60 Гц (В переменного тока) |
± (1 % +10 отсчетов) |
Погрешность в пределах
от 5 % до 100 %
диапазона (подключение
по переменному или
по постоянному току) |
от 60 Гц до 20 кГц |
± (2,5 % +15 отсчетов) |
Подавление постоянной
составляющей (только для
напряжения переменного тока) |
>50 дБ |
Подавление синфазной помехи
(CMRR) |
>100 дБ для постоянного тока |
|
>60 дБ при 50, 60 или 400 Гц |
|
Отсчеты во всем диапазоне |
5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. |
|
Пик |
|
Режимы |
Максимальное пиковое значение, минимальное пиковое значение или размах |
|
Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 2 200 В |
|
Погрешность |
Погрешность, максимальное или минимальное пиковое значение |
5 % от диапазона |
|
Погрешность, размах сигнала |
10 % от диапазона |
|
Показание во всем диапазоне |
500 отсчетов |
|
Частота (Гц) |
|
Диапазоны |
123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц |
|
124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц |
|
Диапазон частот |
от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке |
Погрешность в диапазоне от 1 Гц
до 1 МГц |
± (0,5 % +2 отсчетов) |
|
Показание во всем диапазоне |
10 000 отсчетов |
|
Число оборотов в минуту |
|
Максимальное показание |
50,00 тыс. об./мин. |
|
Погрешность |
± (0,5 % +2 отсчетов) |
|
Рабочий цикл (ИМПУЛЬС) |
|
Диапазон |
от 2 % до 98 % |
|
Диапазон частот |
от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке |
|
Длительность импульса (PULSE) |
|
Диапазон частот |
от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке |
|
Отсчеты во всем диапазоне |
1 000 отсчетов |
|
Сила тока (AMP) |
|
С токовыми клещами |
Диапазоны |
такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения |
|
Коэффициенты усиления |
0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА |
|
Погрешность |
такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей) |
|
Температура (TEMP) с дополнительным датчиком температуры |
|
Диапазон |
200 °C/деление (200 °F/деление) |
|
Коэффициент усиления |
1 мВ/°C и 1 мВ/°F |
|
Погрешность |
такая же, как для напряжения постоянного тока (добавить погрешность датчика температуры) |
|
Децибелы (дБ) |
|
0 дБВ |
1 В |
|
0 дБм (600 Ом / 50 Ом) |
1 мВт соответствует 600 Ом или 50 Ом |
|
дБ напряжения |
Напряжение постоянного, переменного или переменного + постоянного тока |
|
Показания во всем диапазоне |
1 000 отсчетов |
|
Коэффициент амплитуды (CREST) |
|
Диапазон |
1–10 |
|
Показание во всем диапазоне |
90 отсчетов |
|
Фаза |
|
Режимы |
от A к B, от B к A |
|
Диапазон |
от 0 до 359 градусов |
|
Разрешение |
1 градус |
|
Напряжение ШИМ |
|
Назначение |
измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода |
|
Принцип действия |
показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты |
|
Погрешность |
Как при измерении среднеквадратичного значения напряжения для синусоидальных сигналов |
|
между входом A и общей шиной |
|
Ом (Ω) |
|
Диапазоны |
123B и 124B |
500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
|
125B |
50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
|
Погрешность |
± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов) |
|
Показание во всем диапазоне |
от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов |
|
Измерительный ток |
от 0,5 мА до 50 нА, уменьшается с ростом предела измерений |
|
Напряжение разомкнутой цепи |
<4 В |
|
Проверка целостности цепей (Cont) |
|
Звуковой сигнал |
<(30 Ом ± 5 Ом) в диапазоне 50 Ом |
|
Измерительный ток |
0,5 мА |
|
Обнаружение коротких замыканий |
≥1 мс |
|
Диод |
|
Измерительное напряжение |
при 0,5 мА |
>2,8 В |
|
при разомкнутой цепи |
<4 В |
|
Измерительный ток |
0,5 мА |
|
Полярность |
+ на входе A, - на общем проводе COM |
|
Емкость (CAP) |
|
Диапазоны |
50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ |
|
Показание во всем диапазоне |
5 000 отсчетов |
|
Измерительный ток |
от 500 нА до 0,5 мА, возрастает с ростом предела измерений |
|
Дополнительные функции измерений |
|
Установка нуля |
Устанавливает фактическое значение в качестве эталонного |
|
Режим AutoHold (на входе А) |
Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока. |
|
С фиксированной десятичной точкой |
Активируется при использовании клавиш аттенюатора. |
|
Получение показаний с помощью курсоров (124B и 125B) |
|
Источники |
A, B |
|
Одна вертикальная линия |
Получение среднего, минимального и максимального значения |
|
Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) |
|
Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD) |
|
Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии. |
|
Двойные вертикальные линии |
Значения размаха сигнала, временного интервала и обратного временного интервала |
|
Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) |
|
Двойные горизонтальные линии |
Считывание максимального и минимального значений и размаха сигнала |
|
Время нарастания или спада |
Длительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме) |
|
Погрешность |
Как погрешность осциллографа |
|
Регистратор |
|
Регистратор фиксирует результаты измерения в режиме Meter Recorder регистрации измерений или непрерывно записывает отсчеты величины сигнала в режиме Scope Recorder записи осциллограмм. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B). |
|
Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам. |
|
Результаты измерений |
|
Скорость измерений |
Не более 2 измерений/с |
|
Объем записываемых данных (мин., макс., среднее значение) |
2 миллиона показаний для 1 канала |
|
Продолжительность записи |
2 недели |
|
Максимальное количество событий |
1024 |
|
Запись формы сигнала |
|
Максимальная частота дискретизации |
400 тысяч отсчетов/с |
|
Размер встроенной памяти |
Емкость записи — 400 миллионов отсчетов |
|
Продолжительность записи во встроенную память |
15 минут с интервалом 500 мкс |
11 часов с интервалом 20 мс |
|
Емкость карты SD для записи |
11 часов с интервалом 500 мкс |
14 дней с интервалом 20 мс |
|
Максимальное количество событий |
64 |
