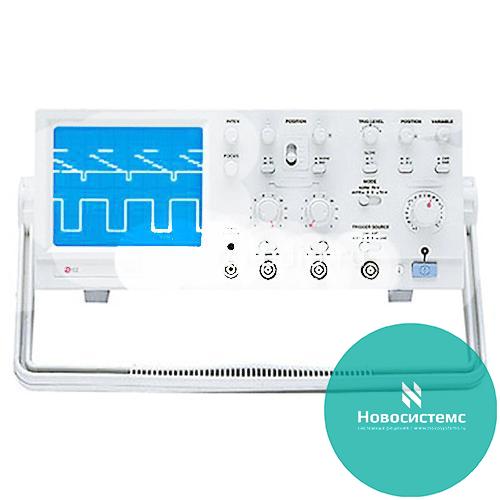

Осциллограф EZ Digital OS-5020G
- Полоса пропускания осциллографа: 20 МГц
- 2 канала, 2 луча
- Одновременное отображение 2х некогерентных сигналов
- Чувствительность осциллографа 1 мВ/деление
- Высокочувствительная синхронизация
- Режим попеременной развертки
- Режим X-Y (фигуры Лиссажу) до 50КГц
- Выход сигнала 1-го канала осциллографа
- Лупа времени (20 нсек/деление)
- Синхронизация кадров и строк ТВ сигналов
- Встроенный функциональный генератор сигналов частотой 0 ~ 1МГц
- Гарантия 2 года
Технические характеристики
| Спецификация | осциллограф OS-5020G | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЭЛТ | Размер и градуировка экрана | 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка с шагом 2 мм | |||||||||||
| Ускоряющий потенциал | + 1,9КV (отн. катода) | ||||||||||||
| Регулировка фокусировки | Есть | ||||||||||||
| Поворот луча | Есть | ||||||||||||
| Регулировка яркости | Есть | ||||||||||||
| Z-модуляция (по яркости) | Входной сигнал | Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости | |||||||||||
| Полоса пропускания | 0 - 2МГц | ||||||||||||
| Вход | открытый (DC) | ||||||||||||
| Входной импеданс | 1МОм 25пФ | ||||||||||||
| Максимальное входное напряжение | 30В (постоянное + пиковое) | ||||||||||||
| Вертикальное отклонение | Полоса пропускания (-3dB) | Открытый вход (DC) | 0 - 20МГц (нормальный режим), 0 - 7МГц (растянутый диапазон, x5) | ||||||||||
| Закрытый вход (AC) | 10Гц - 20МГц (нормальный режим), 10Гц - 7МГц (растянутый диапазон, x5) | ||||||||||||
| Режимы индикации сигнала | CH1, CH2, ADD, DUAL (параллельная развертка: 0,2S - 5mS на деление, последовательная развертка: 2mS - 0,2mS на деление) | ||||||||||||
| Коэффициент усиления | 5mV/дел. - 5V/дел. с шагом 1-2-5, плавная регулировка 1:2,5 х5 усиление: 1mV/дел. - 1V/дел. с шагом 1-2-5 | ||||||||||||
| Точность | нормальный режим: ±3%, режим увеличения (х5): ±5% | ||||||||||||
| Входной импеданс | 1МОм 25пФ | ||||||||||||
| Максимальное входное напряжение | Непосредственно на гнезда: 250В (пост. + импульсное) | ||||||||||||
| Режимы подачи сигнала на вход | DC-GND-AC | ||||||||||||
| Время нарастания входного сигнала | не более 17,5nS (для режима увеличения х5: не более 50nS) | ||||||||||||
| Уровень выходного сигнала CH1 | 20mV/дел. на сопротивлении 50 Ом: 0 - 10МГц | ||||||||||||
| Инверсия полярности | Только для CH2 | ||||||||||||
| Горизонтальное отклонение | Режимы развертки | Нормальный, X-Y, х10 | |||||||||||
| Время развертки | 0,2mS - 0,2S на деление, 19 режимов, шаг 1-2-5; плавная регулировка 1:2,5 | ||||||||||||
| Синхронизация сложных сигналов (hold off) | регулируемая | ||||||||||||
| Растяжка развертки | х10 (максимальная скорость развертки 20nS/деление) | ||||||||||||
| Точность | ±3%, (±5% в режиме растяжки сигнала) | ||||||||||||
| Синхронизация | Режимы синхронизации | Авто, Норм., TV-V, TV-H | |||||||||||
| Источник синхронизации | CH1, CH2, LINE, EXT | ||||||||||||
| Вход | AC (переменный) | ||||||||||||
| Полярность | + / - | ||||||||||||
| Чувствительность | режимы Avto, Norm. |
| |||||||||||
| режимы TV-V, TV-H | 1 деление или 1,0В ампл. | ||||||||||||
| Импеданс внешнего входа | 1МОм 30 пФ | ||||||||||||
| Максимальное входное напряжение | 250В (пост. + импульсное) | ||||||||||||
| Режим X-Y | Чувствительность | такая же, как для обоих каналов: X-оси (CH1) и Y-оси (CH2) | |||||||||||
| Полоса пропускания по оси X | DC - 500КГц (-3dB) | ||||||||||||
| Фазовый сдвиг X-Y | не более 3° (DC - 50КГц) | ||||||||||||
| Калибровка | Регулировка пробника | Меандр частотой около 1КГц (±20%), 0,5В (10%), скважность 40% - 50% | |||||||||||
| Генератор | Диапазон рабочих частот | 0,1Гц - 7МГц | |||||||||||
| Форма выходного сигнала | синусоидальная, треугольная, меандр, TTL уровни | ||||||||||||
| Стабильность сигнала по частоте | 0,5% (0,1Гц - 100КГц), 1% (свыше 100КГц) при прогреве 15 мин. | ||||||||||||
| Питание | Диапазон питающих напряжений |
| |||||||||||
| Частота питающей сети, потребление | 50/60Гц, 45Вт | ||||||||||||
| Физические параметры | Вес | 7,4КГ | |||||||||||
| Размеры | 320мм (ширина) х 140мм (высота) х 430мм (длина) | ||||||||||||
| Другое | Поставляемые принадлежности | Инструкция, предохранители 2шт., шнур питания, щупы 2шт. (дополнительно) | |||||||||||
