OS-5100RB - Осциллограф
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка

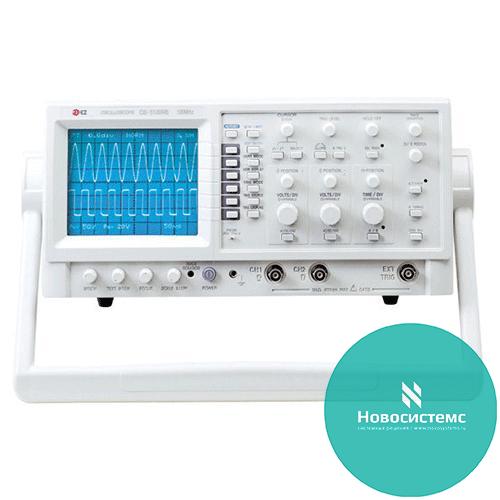

Осциллограф EZ Digital OS-5100RB
- Полоса пропускания осциллографа: 100 МГц
- 2 канала 4 луча
- НЧ/ВЧ фильтр для синхронизации развертки осциллографа
- 2 независимых генератора развертки
- Функция автонастройки для оптимального изображения по входному сигналу
- Синхронизация развертки для сложных сигналов (режим Hold-off)
- Режим задержанной развертки
- Лупа времени (5 нсек/деление)
- Точное измерение параметров сигнала (по меткам курсоров) ΔV, ΔT, Δ1/T
- Частотомер (в режиме автоматической настройки)
- Выход сигнала 1-го канала осциллографа
- Синхронизация кадров и строк ТВ сигналов
- Режим X-Y (фигуры Лиссажу) до 50 КГц
- Гарантия 2 года
Технические характеристики
| Спецификация | осциллограф OS-5100RA | осциллограф OS-5100RB | |||||||||||||
| ЭЛТ | |||||||||||||||
| Размер и градуировка экрана | 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка шаг 2 мм | ||||||||||||||
| Ускоряющий потенциал | + 11,5КV (отн. катода) | ||||||||||||||
| Регулировка фокусировки | Есть | ||||||||||||||
| Поворот луча | Есть | ||||||||||||||
| Подсветка шкалы | Есть | ||||||||||||||
| Регулировка яркости | Есть | ||||||||||||||
| Z-модуляция (по яркости) | |||||||||||||||
| Входной сигнал | Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости | ||||||||||||||
| Полоса пропускания | 0 - 2МГц (-3dB) | ||||||||||||||
| Вход | открытый (DC) | ||||||||||||||
| Входной импеданс | 20КОм - 30КОм | ||||||||||||||
| Максимальное входное напряжение | 30В (постоянное + пиковое) | ||||||||||||||
| Вертикальное отклонение | |||||||||||||||
| Полоса пропускания(-3dB) | Вход DC | 0 - 100МГц (2mV/деление: 0 -50МГц) | |||||||||||||
| Вход AC | 10Гц - 100МГц (2mV/деление: 10Гц -50МГц) | ||||||||||||||
| Режимы индикации сигнала | CH1,CH2,ADD,DUAL,ALT,CHOP,CH2 INV,QUAD | CH1,CH2,ADD,DUAL,ALT,CHOP,CH2 INV | |||||||||||||
| Коэффициент усиления | 2mV/дел. - 5V/дел. с шагом 1-2-5 (OS-5100RA: CH3,CH4: 0,1V/дел., 0,5V/дел.), плавная регулировка 1:2.5 | ||||||||||||||
| Точность | ±3% | ||||||||||||||
| Входной импеданс | 1МОм 25пФ | ||||||||||||||
| Максимальное входное напряжение | Непосредственно на гнезда:400В (пост. + импульсное) | ||||||||||||||
| Режимы подачи сигнала на вход | DC-GND-AC | ||||||||||||||
| Время нарастания входного сигнала | не более 3,5nS (2mV/дел.: не более 7nS) | ||||||||||||||
| Уровень выходного сигнала CH1 | 50mV/дел. на сопротивлении 50 Ом: 0 - 20МГц (-3dB) | ||||||||||||||
| Инверсия полярности | Только для CH2 | ||||||||||||||
| Задержка сигнала | Обеспечивается кабелем задержки сигнала | ||||||||||||||
| Горизонтальное отклонение | |||||||||||||||
| Режимы развертки/изображения | A, A с "подсветкой" по B, B с задержкой по A, B с задерж. по A и синхронизацией, X-Y | ||||||||||||||
| Время развертки | A | 0,05mS - 0,5S на деление, 22 режима, шаг 1-2-5; плавная регулировка 1:2,5 | |||||||||||||
| B | 0,05mS - 50mS на деление, 19 режимов, шаг 1-2-5 | ||||||||||||||
| Синхр. сложных сигналов (hold off) | регулируемая | ||||||||||||||
| Регулировка задержки развертки | 1 - 10 делений | ||||||||||||||
| Джиттер задержки развертки | менее 1: 10000 | ||||||||||||||
| Растяжка развертки | х10 (макс. скорость развертки 5nS/деление) | ||||||||||||||
| Точность | ±3%, ±5% в диапазоне 0°С - 40°С (дополнит. ошибка 2% при усилении x10) | ||||||||||||||
| Синхронизация | |||||||||||||||
| Режимы синхронизации | Авто, Норм., TV, Однократный | ||||||||||||||
| Источник синхронизации | CH1, CH2, CH3, CH4, LINE, VERT | CH1, CH2, LINE, VERT | |||||||||||||
| Вход | ФВЧ, ФНЧ, AC, DC, TV-V, TV-H | ||||||||||||||
| Полярность | + / - | ||||||||||||||
| Чувствительность | режимы AUTO (>30Гц), NORM |
| |||||||||||||
| TV-V, TV-H | 1 деление или 1,0В ампл. | ||||||||||||||
| Импеданс внешнего входа | 1МОм 25 пФ | ||||||||||||||
| Максимальное входное напряжение | 400В (пост. + импульсное) | ||||||||||||||
| Режим X-Y | |||||||||||||||
| Ось X | как для CH1, кроме: точность - 6%, полоса пропускания: 0 - 2МГц (-3dB) | ||||||||||||||
| Ось Y | параметры как для CH2 | ||||||||||||||
| Фазовый сдвиг X-Y | не более 3° (DC - 100КГц) | ||||||||||||||
| Режим измерений | |||||||||||||||
| Режим курсора | DV DT, D1/T | ||||||||||||||
| Автонастройка режима по сигналу | есть | ||||||||||||||
| Индикация частоты сигнала | есть (только для режима автонастройки) | ||||||||||||||
| Индикация режима работы | AC/DC/GND, V-MODE, CH2 Invert, VOLTS/DIV, x10 MAG, H-DSP MODE, TIME/DIV, TRG COUPLING, TRG SOURCE | ||||||||||||||
| Разрешающая способность | 1/25 деления | ||||||||||||||
| Калибровка | |||||||||||||||
| Регулировка пробника | Меандр частотой около 1КГц , 0,5В (2%), скважность 50% | ||||||||||||||
| Питание | |||||||||||||||
| Диапазон питающих напряжений | 90 - 250В (предохранитель 1А 250В) | ||||||||||||||
| Частота питающей сети | 48 - 440Гц, 50Вт | ||||||||||||||
| Физические параметры | |||||||||||||||
| Вес | 8КГ | ||||||||||||||
| Размеры | 328мм (ширина) х 153мм (высота) х 392мм (длина) | ||||||||||||||
| Климатические условия | |||||||||||||||
| Температура | Рабочая температура: +10°C - 35°C Макс. диапазон рабочих температур: 0°C - 40°C Температура хранения: -20°C - +70°C | ||||||||||||||
| Относительная влажность воздуха | рабочий режим: 45% - 85%; предельно допустимый рабочий режим: 35% - 85% | ||||||||||||||
| Другое | |||||||||||||||
| Поставляемые принадлежности | Инструкция, предохранители 2 шт., шнур питания, щупы 2 шт. (дополнительно) | ||||||||||||||
