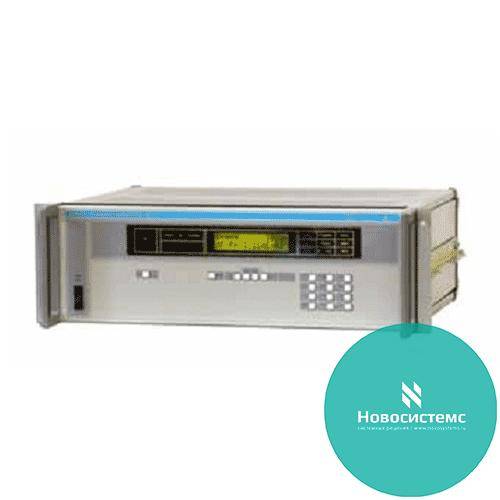

ЧК7-54 Приемник-компаратор

Описание:

• Принимаемые сигналы спутниковых радионавигационных систем:
        ГЛОНАСС-диапазон L1, СТ-код;
        GPS-диапазон L1, С/А-код

• Малая относительная погрешность измерения отклонения частоты высокостабильных генераторов в режиме приемника-компаратора

• Автоматизация процессов измерения и вычисления метрологических характеристик нестабильности частоты

• Стандарт частоты, автоматически синхронизируемый по сигналам ГЛОНАСС/GPS

• Основная и дополнительная шкалы времени (ШВ)

• Автоматический переход на резервное питание при отключении напряжения сети

НАЗНАЧЕНИЕ

Измерение отклонения частоты высокостабильных кварцевых или квантовых опорных генераторов

Стандарт  частоты, автоматически синхронизируемый по сигналам СРНС ГЛОНАСС/GPS.

ПРИНЦИП ДЕЙСТВИЯ

    Принцип действия прибора основан на измерении приращения (набега) разности фаз во временной области сигналов ШВ, формируемой из опорной частоты встроенного или внешнего генератора, и сигналов эталонной ШВ, формируемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS, с последующим определением относительной погрешности по частоте внешнего генератора в режиме приемника-компаратора или автоматической синхронизации внутреннего опорного рубидиевого генератора в режиме стандарта частоты.
    Прибор сертифицирован для применения в сфере обороны и безопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой относительной погрешности измерения относительной отстройки частоты высокостабильного генератора за 24 часа ±1 · 10^–12

Входные сигналы: 5; 10 МГц
Пределы относительной погрешности по частоте выходных сигналов в режиме слежения за космическими аппаратами ГЛОНАСС/GPS ± 2 ·10^–12
Частота выходных синусоидальных сигналов 1; 5 и 10 МГц; 10 МГц (ТТЛ)
Среднеквадратическое значение напряжения выходных сигналов на нагрузке

50 Ом 0,5–1,2 В
Среднеквадратическое относительное двухвыборочное отклонение частоты выходных сигналов через 2 часа после включения при работе от внутреннего опорного генератора не более:
      за 1 с 1 ·10^–11
      за 10 с 6 ·10^–12
      за 100 с 3 ·10^–12
Параметры сигнала на выходе основной и вспомогательной (задержанной) ШВ:
      период следования импульсов 1 с
      полярность импульсов положительная
      длительность импульсов 10–30 мкс
      амплитуда импульсов на нагрузке 50 ± 5 Ом не менее 2,0 В
Диапазон сдвига вспомогательной ШВ относительно основной ШВ (шаг 10 нс)

0–999999,99 мкс
Предел допускаемой погрешности синхронизации основной ШВ с внешней эталонной ШВ ±30 нс

ОБЩИЕ ДАННЫЕ

Диапазон рабочих температур 15–35 ⁰С
Относительная влажность воздуха при 25 ⁰С не более 95 %
Питание:
      от сети переменного тока 220 ± 22 В; 50 ± 1 Гц

Потребляемая мощность
    от сети переменного тока при номинальном напряжении не более:
            в режиме прогрева (30 мин) 160 ВА
            в установившемся режиме 120 ВА
   от источника постоянного тока не более 110 Вт
Габариты 520х160х425 мм
Масса 15 кг
