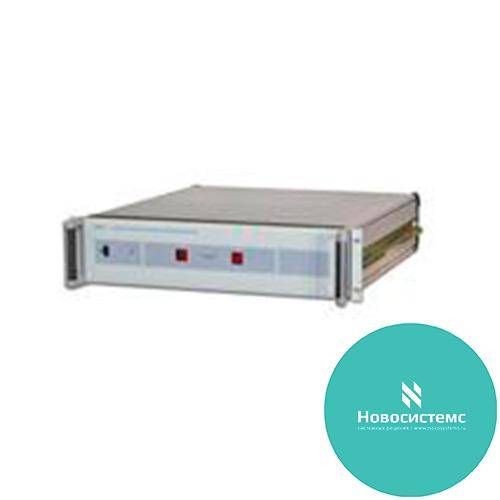

Усилитель высокочастотный распределительный

Описание:

• Усиление и размножение сигналов стандартов частоты с сохранением метрологических характеристик
• Малая вносимая нестабильность частоты и фазы
• Высокая степень развязки между выходными сигналами
• Встроенная система самодиагност

НАЗНАЧЕНИЕ

   Служит для усиления и размножения выходных сигналов стандартов частоты с сохранением метрологических характеристик.
   Прибор представляет собой набор буферных усилителей, содержит два канала усиления размножения сигналов, в каждый из которых входят: усилитель входной

(на 1, 5, 10 или 100 МГц в зависимости от типа усилителя), разветвитель ВЧ и пять усилителей выходных.
   Имеет систему самодиагностики.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Рабочие частоты:
      РУ3-39       1, 5, 10, 100 МГц
      РУ3-39/1        1, 5, 10 МГц
      РУ3-39/2        100 МГц
   Число входов 2
   Число выходов 20 (по 10 на каждый вход)
   Среднеквадратическое значение напряжения сигналов (RН=50 Ом):
      входных 0,3-1,2 В
      выходных 1 ± 0,2 В
   Нестабильность частоты, вносимая усилителем, за 1 с не более 2 · 10 13 (5 МГц),

   1 ·10 13 (100 МГц)
   Температурный коэффициент изменения фазы выходных сигналов не более
   20 пс/ o С (5 МГц); 10 пс/oС (100 МГц)
   Развязка между каналами не менее 100 дБ

ОБЩИЕ ДАННЫЕ

   Диапазон рабочих температур 5–40 0С
   Питание
      от сети переменного тока 220 ± 22 В; 50 ± 1 Гц
      от источника постоянного тока 24 - 30 В
   Потребляемая мощность
      от сети переменного тока 88 ВА
      от источника постоянного тока 53 Вт
   Габариты 480х120х555 мм
   Масса 24 кг
