Описание:

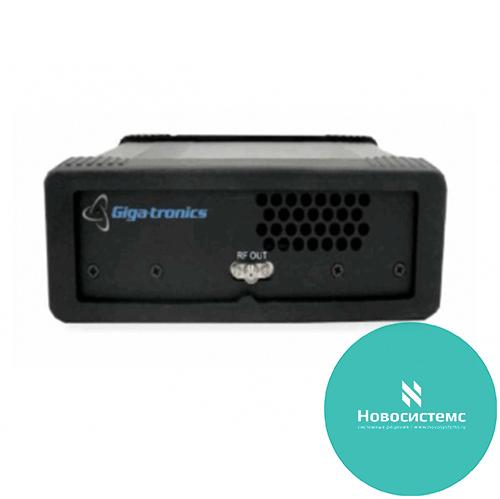

GT-1000A Сверхвысокочастотный усилитель мощности компании Giga-tronics обеспечивает линейное усиление в многооктавных диапазонах. Этот усилитель идеально подходит для проверки на соответствие требованиям по электромагнитной совместимости (EMC), для применения в системах беспроводной связи и в системах радиоэлектронной борьбы. В случае использования для проверки на соответствие требованиям по электромагнитному излучению (EMI)/электромагнитной совместимости (EMC) и в метрологических лабораториях усилитель GT-1000A с диапазоном частот 2 ГГц ... 20 ГГц обеспечивает выполнение широкополосного тестирования без переключения диапазонов или перестановки узкополосных усилителей, что обуславливает более быстрое и более точное тестирование.
Использование:
Усилитель может использоваться в системах беспроводной связи и в системах тестирования компонентов в случаях, когда требуется усилитель с линейным усилением – например, для тестирования интегральных схем СВЧ-диапазона (RFIC) и монолитных интегральных схем СВЧ-диапазона (MMIC), либо для тестирования передатчиков базовых станций с сигналами с высоким коэффициентом амплитуды и высоким отношением пикового уровня мощности к среднему уровню мощности. Усилитель GT-1000A обеспечивает высокую мощность для тестирования ограничителей, диодов с накоплением заряда (SRD) или ламп бегущей волны (TWT), магнетронов и клистронов.
Технические характеристики:
Диапазон частот:
2 ГГц – 20 ГГц
Выходная мощность:
определяется как минимальная мощность в режиме насыщения при нагрузке 50 Ом и входном уровне +5 дБм при температуре 23 °C ± 5 °C. Входная мощность для нормального режима работы должна быть ограничена максимальным уровнем +20 дБм.
| Диапазон | Спецификации* |
| 2 ... 8 ГГц | +40 дБм (10 Вт), типовое значение; +38,5 дБм (7 Вт), минимальное значение |
| 8 ... 12 ГГц | +38,5 дБм (7 Вт), типовое значение; +37 дБм (5 Вт), минимальное значение |
| 12 ...18 ГГц | +37 дБм (5 Вт), типовое значение; +36 дБм (4 Вт), минимальное значение |
| 18 ... 20 ГГц | +37 дБм (5 Вт), типовое значение |
* Примечание. Выходная мощность при использовании опции 01 уменьшается на 1 дБ
* Примечание. Выходная мощность при использовании опции 05 уменьшается на 1,25 дБ
Неравномерность усиления:
Номинальное усиление составляет 40 дБ. Минимальный диапазон регулировки усиления – 10 дБ.
Неравномерность усиления определяется как максимальное изменение при входном уровне –5 дБм и нагрузке 50 Ом.
Неравномерность усиления в диапазоне от 2 ГГц до 20 ГГц составляет максимум +/-3,0 дБм
КСВН на входе и на выходе:
Вход: 50 Ом, максимальное значение 2:1
Выход: 50 Ом, максимальное значение 2.7:1, типовое значение 2.3:1
Дополнительные характеристики:
| Параметр | Спецификации |
| Стабильность | Безусловная стабильность |
| КСВН при максимальной нагрузке | 3:1 |
| Гармонические искажения* | < -30 дБ ниже несущей, типовое значение |
| Помехи* | < -60 дБ ниже несущей, типовое значение |
| Коэффициент шума | типовое значение < 10 дБ; максимальное значение < 14 дБ |
* Примечание. Гармоники измеряются при выходной мощности +27 дБм. Помехи измеряются при уровне входной мощности -5 дБм
Общие характеристики:
- Сетевое напряжение: 85 ... 264 В переменного тока, 47 ... 63 Гц, одна фаза
- Потребляемая мощность: максимум 450 ВА
- Рабочая температура: 0 °C ... +50 °C
- Охлаждение: принудительное воздушное охлаждение, сменные вентиляторы
- Габаритные размеры*: высота 5,25" x ширина 17" x глубина 20" (134 мм x 432 мм x 508 мм)
- Вес: < 35 фунтов (< 16 кг)
- Окружающая среда: MIL-PRF-28800F, класс 3
- Безопасность: EN61010
- Испускаемое излучение EN61326
* Примечание. Размеры стойки с проушинами – высота 5,25" x ширина 19" x глубина 21" (134 мм x 483 мм x 534 мм)
