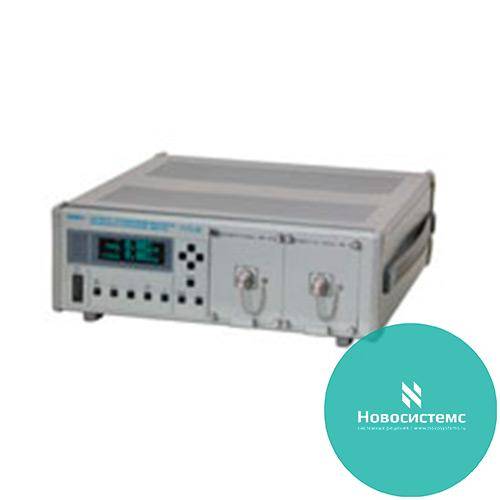

ОМ3-109 Ваттметр волоконно-оптический

Описание:

• Рабочий диапазон длин волн 0,8–1,65 мкм
• Диапазон измеряемых значений средней мощности 10–12 - 10–1 Вт
• Относительная погрешность измерений средней мощности    на длинах волн калибровки ±3 %

НАЗНАЧЕНИЕ

Ваттметр ОМ3-109 предназначен для измерений мощности оптического излучения в волоконно-оптических системах передачи (ВОСП).

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия прибора основан на преобразовании фотодиодом непрерывного оптического излучения в электрический ток, его усилении и преобразовании аналогового сигнала в цифровой для его обработки и дальнейшей индикации мощности измеряемого оптического излучения в Вт и дБм.

На входе ваттметра расположены универсальные оптические соединители, позволяющие подключать различные типы соединителей, как для многомодовых, так и одномодовых волоконно-оптических линий.

В качестве фотоприемников используются специальные фотодиоды на основе Si и InGaAs-структур, фоточувствительные элементы которых расположены на полупроводниковых микрохолодильниках.

Управление ваттметром осуществляется кнопками, расположенными на передней панели (устройство управления и индикации), или с виртуальной панели ПЭВМ. Режимы работы ваттметра и устанавливаемые параметры индицируются на графическом вакуумном люминесцентном индикаторе.

Устройство управления МК (микроконтроллерное) предназначено для осуществления управления различными узлами ваттметра, обработки и коррекции результатов измерения, а также поддержки протоколов связи по внешним интерфейсам (КОП и RS 232) c ПЭВМ. Непосредственная связь с внешними интерфейсами осуществляется через устройство связи с КОП. Устройство индикации КОП с помощью четырёх светодиодов отображает режимы работы интерфейса КОП.

Ваттметр построен по функционально-блочному принципу и выполнен в виде базового блока и шести сменных блоков, работающих в разных спектральных и динамических диапазонах.

В базовом блоке расположены блоки питания и управления прибором.

На входе ваттметра стоят стандартные волоконно-оптические разъемы типа «FC-PC».

В качестве несущей конструкции базового блока применен корпус «Надел-85», в котором могут быть размещены два сменных блока.

Наличие интерфейса позволяет использовать прибор в автоматизированных системах с управлением от ПЭВМ.
