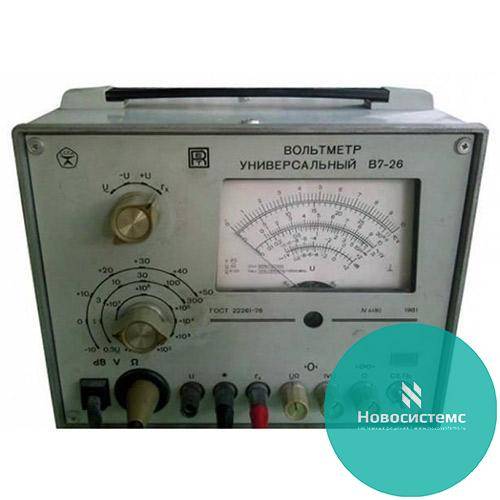

Компания «НОВОСИСТЕМС» реализует по цене производителя универсальный вольтметр В7-26. Данный прибор предназначен для измерения постоянного и переменного напряжения. Также он позволяет определять сопротивление постоянному току. Используется устройство в лабораторных и цеховых условиях.
Принцип действия вольтметра В7-26 следующий: постоянный ток поступает сразу или через делитель ДН-518 на высокоомный делитель, после чего подается на усилитель постоянного тока (УПТ). Переменный ток поступает на детектор (непосредственно или через делители ДН-518/ДН-519), а далее – на высокоомный делитель и УПТ. На выходе усилителя подключен измерительный прибор (микроамперметр) с дополнительными резисторами, которые задействуются в зависимости от установленного поддиапазона. Питание УПТ и накальной цепи диода детектора осуществляется с помощью блока питания, состоящего из трансформатора, стабилизатора и выпрямителей. Данный блок также служит источником измерительного напряжения для омметра.
Особенности универсального вольтметра В7-26
- Диапазон измерений постоянного тока – 0,3–300 В (стандартный вариант), 0,1–300 В (модернизированный вариант), до 1000 В (прибор с внешним делителем ДН-518).
- Диапазон измерений переменного тока – 0,2–300 В, до 1000 В (прибор с внешним делителем ДН-518).
- Диапазон измерения сопротивления составляет 10 Ом – 1000 МОм.
- Оснащен шкалой, проградуированной в децибелах.
- Основная погрешность измерений универсального вольтметра В7-26: ±2,5 % (постоянный ток/без внешнего делителя), ±4 % (переменный ток/без внешнего делителя, постоянный ток/с внешним делителем), ±6 % (переменный ток/с внешним делителем).
- Работает при температурах от -10 до +40 °C и влажности среды не более 80 %.
- Универсальный вольтметр В7-26 при использовании не должен подвергаться механическим вибрациям и воздействию мощных магнитных полей.
Масса прибора составляет не более 4,5 кг, а размеры – 232 х 211 х 179 мм.
