АПК-14 аппарат прожигающий

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Назначение аппарата АПК-14:

Аппарат АПК-14 предназначен для преобразования развивающегося кабельного повреждения в устойчивое повреждение, что дает возможность определить в дальнейшем место повреждения каким-либо из известных методов. Аппарат состоит из блока управления БУ, блока высоковольтного БВ, ограничителя потребляемой мощности ОПМ-25 и автотрансформатора АТРМ-25.

Переключение ступеней в аппарате АПК-14 осуществляется дистанционно с блока управления. Плавная регулировка выходного напряжения позволяет избежать погасания дуги в месте повреждения при переходе со ступени на ступень.

В аппарате АПК-14 предусмотрена возможность совместной работы с аппаратом АВ-70, что позволяет увеличить выходное напряжение высшей ступени до 40кВ. Данный режим требует наличия дополнительных блоков.

Конструктивное исполнение аппарата АПК-14:

в виде отдельных блоков, соединенных кабелями (для установки в лабораторию);

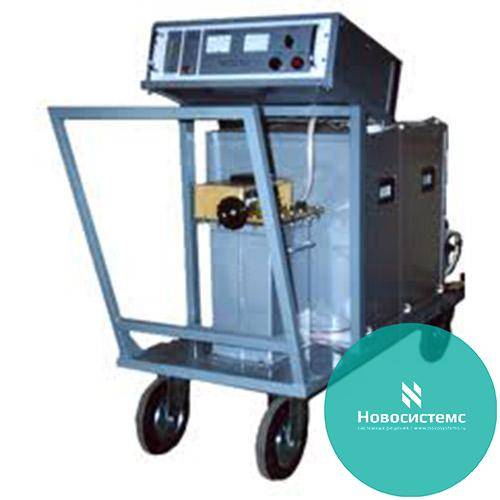

в виде установленных на тележке блоков.

Технические характеристики аппарата АПК-14:

Параметр	Значение
Напряжение питающей сети однофазного переменного тока, В / Частота, Гц	220 / 50
Потребляемая мощность, кВА, не более	5,5
Время непрерывной работы, час	4
Количество ступеней	5
Переключение ступеней	безразрывное
Выходные параметры ступеней (U_MAXампл / I_{MAX, выпрямл.}):
5 ступень	14000 / 0,35
4 ступень	7000 / 0,7
3 ступень	2100 / 2,5
2 ступень	840 / 7
1 ступень	140 / 40
Габаритные размеры, мм:
блока управления БУ АПК-14	520 х 170 х 450
блока высоковольтного БВ АПК-14	600 х 480 х 540
ограничителя ОПМ-25	400 х 250 х 250
автотрансформатора АТРМ-25	220 х 340 х 420
Масса, кг:
блока управления БУ АПК-14	8
блока высоковольтного БВ АПК-14	87
ограничителя ОПМ-25	20
автотрансформатора АТРМ-25 (с маслом)	32

Комплект поставки аппарата АПК-14:

Блок управления БУ АПК-14;
Блок высоковольтный БВ АПК-14;
Ограничитель потребляемой мощности ОПМ-25;
Автотрансформатор АТРМ-25;
Комплект соединительных кабелей;
Паспорт.
