СКАТ-70 - Аппарат высоковольтный испытательный

СКАТ-70 - Аппарат высоковольтный испытательный
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
159 300 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

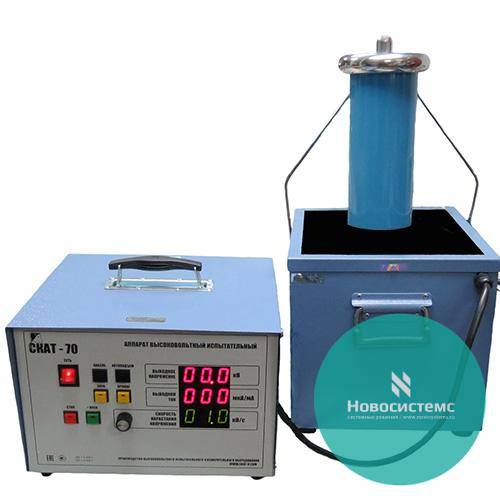

Аппарат высоковольтный испытательный СКАТ-70 предназначен:

  • для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока;
  • для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков;
  • для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

Описание аппарата высоковольтного испытательного СКАТ-70:

Принцип действия аппарата высоковольтного испытательного СКАТ-70 основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (высоковольтного диодного столба) - в напряжение постоянного тока отрицательной полярности.

Функционально аппарат высоковольтный испытательный СКАТ-70 состоит из следующих основных узлов:

  • блока высоковольтного, предназначенного для получения высокого напряжения переменного или постоянного тока;
  • блока измерительного, содержащего органы управления, элементы защиты, приборы контроля и световой индикации;
  • кабеля, соединяющего высоковольтный и измерительный блоки;
  • кабеля сетевого питания, предназначенного для подключения аппарата к однофазной сети переменного тока.

Измерение выходного напряжения и силы тока осуществляется с помощью делителя напряжения и токового шунта, после преобразования АЦП с последующей математической обработкой, при этом на цифровом индикаторе аппарата отображаются среднеквадратические и амплитудные значения напряжения и силы тока.

Блок измерительный выполнен в металлическом корпусе, с последующей порошковой окраской. Предназначен для индикации измеряемых величин, режимов работы, обработки аварийных ситуаций и хранения калибровочных констант. Состоит из органов индикации, управления, коммутационных элементов и регулятора напряжения с приводом на двигателе постоянного тока. Имеет ручку для переноски. Рабочее положение блока измерительного – горизонтальное.

Блок высоковольтный выполнен в металлическом корпусе, с последующей порошковой окраской, часть компонентов состоит из пластика и стекловолокна. Предназначен для формирования выходного испытательного напряжения переменного и постоянного тока, оснащен штангой защитного заземления. Конструктивно включает в себя: встроенный высоковольтный делитель, всегда подключенный к выходному высоковольтному выводу, диодный столб на обратное напряжение 180 кВ с ручным переключением рода напряжения (переменное / постоянное), изолятор блока высоковольтного, снабженный дисковым антикоронным экраном в верхней части. Материалы изоляции высоковольтного трансформатора – трансформаторное масло, пластик, стекловолокно. Рабочее положение блока высоковольтного – вертикальное.

Аппарат высоковольтный испытательный СКАТ-70 имеет следующие дополнительные режимы работы:

  • режим автоматического подъема напряжения до заданного значения и режим прожига;
  • управление аппаратами осуществляется с помощью кнопок на передней панели и светодиодного семисегментного индикатора;
  • в конструкции аппарата реализована схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения.
Выбор марки

Рекомендуем посмотреть: СКАТ-М100В - Аппарат высоковольтный испытательный
