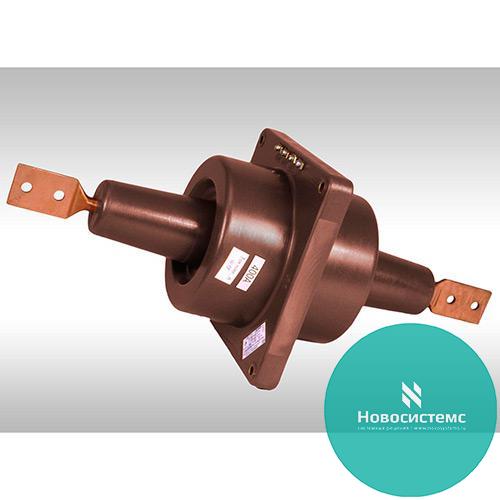

ТПЛ-20 Трансформатор тока

ТПЛ-20 Трансформатор тока
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Трансформатор тока ТПЛ-20 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

    Технические характеристики приборов трансформаторы тока ТПЛ-20:

    Количество вторичных обмоток - 2;
    Номинальное напряжение - 20кВ;
    Наибольшее рабочее напряжение прибора трансформатор тока ТПЛ-20 - 24кВ;
    Номинальная частота переменного тока - 50Гц или 60Гц;
    Номинальный вторичный ток прибора трансформатор тока ТПЛ-20 - 1А, 5А;
    Номинальный первичный ток - 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А, 3000А, 4000А;
    Класс точности прибора трансформатор тока ТПЛ-20:
     - вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1;
     - вторичной обмотки для защиты - 5P, 10P;
    Номинальная вторичная нагрузка прибора трансформатор тока ТПЛ-20 при коэффициенте мощности:
     - cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;
     - cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;
     - cos φ=0,8 - вторичной обмотки для защиты - 3В·А-50В·А;
    Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТПЛ-20 для защиты - 13-26;
    Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10, 13;
    Трехсекундный ток термической стойкости прибора трансформатор тока ТПЛ-20:
     - при номинальном первичном токе 300А, 400А - 16кА;
     - при номинальном первичном токе 600А - 24кА;
     - при номинальном первичном токе 800А - 32кА;
     - при номинальном первичном токе 1000А - 40кА;
     - при номинальном первичном токе 1500А, 2000А - 60кА;
     - при номинальном первичном токе 3000А - 80кА;
     - при номинальном первичном токе 4000А - 100кА;
    Ток электродинамической стойкости прибора трансформатор тока ТПЛ-20:
     - при номинальном первичном токе 300А, 400А - 41кА;
     - при номинальном первичном токе 600А - 61кА;
     - при номинальном первичном токе 800А - 82кА;
     - при номинальном первичном токе 1000А - 102кА;
     - при номинальном первичном токе 1500А, 2000А - 153кА;
     - при номинальном первичном токе 3000А - 204кА;
     - при номинальном первичном токе 4000А - 255кА;
    Испытательное напряжение прибора трансформатор тока ТПЛ-20:
     - одноминутное промышленной частоты - 65кВ;
     - грозового импульса полного - 125кВ;
    Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-20 постоянному току приведены в таблице 1;

    Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-20 постоянному току
Номинальный первичный ток прибора трансформатор тока ТПЛ-20 Класс точности Сопротивление обмоток постоянному току
300А
№1
№2
0,10 Ом
0,10 Ом
400А
№1
№2
0,12 Ом
0,13 Ом
600А
№1
№2
0,18 Ом
0,20 Ом
800А
№1
№2
0,24 Ом
0,27 Ом
1000А
№1
№2
0,28 Ом
0,30 Ом
1500А
№1
№2
0,40 Ом
0,45 Ом
2000А
№1
№2
0,55 Ом
0,83 Ом
3000А
№1
№2
0,85 Ом
0,96 Ом
4000А
№1
№2
0,87 Ом
1,08 Ом

    Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для приборатрансформатор тока ТПЛ-20 приведены в таблице 2;

    Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для приборатрансформатор тока ТПЛ-20
Номинальная вторичная нагрузка приборатрансформатор тока ТПЛ-20, В·А 3 5 10 15 20 30 40 50
Коэффициент трансформации Номинальная предельная кратность
300/5 46 36 23 17 13 9 7 6
400/5 43 35 23 17 13 9 7 6
600/5 50 42 30 23 18 14 11 8
800/5 53 45 34 27 24 17 13 11
1000/5 52 45 35 28 24 18 15 12
1500/5 51 43 35 30 26 21 17 15

    Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе прибора трансформатор тока ТПЛ-20 приведен в таблице 3;

    Таблица 3 Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе прибора трансформатор тока ТПЛ-20
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности при номинальном первичном токе Класс точности
0,5 0,5S 0,2 0,2S
300А1500А 10 10 10 10
2000А, 3000А 10 10 10 10
4000А 13 13 13 13
