ШЭРА-ДЗТ-1002 Шкаф основных защит двухобмоточного трансформатора

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

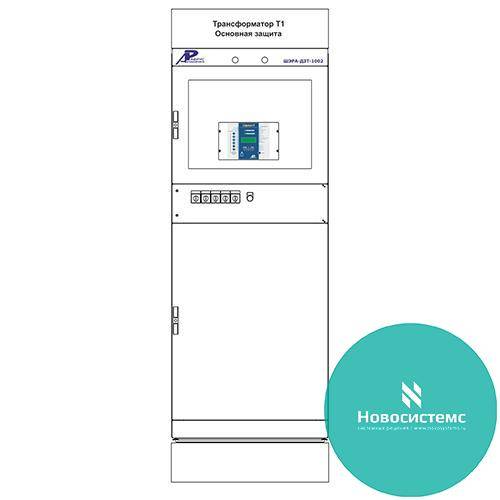

Шкаф основных защит двухобмоточного трансформатора
ШЭРА-ДЗТ-1002
БПВА.656457.426, БПВА.650645.001 ТУ

Исполнение:

двустороннее обслуживание
установка в помещении
напольная установка

Состав шкафа ШЭРА-ДЗТ-1002

Номер комплекта в шкафу	Обозначение комплекта
А01	БПВА.468263.107

Функции комплекта БПВА.468263.107

Комплект основных защит двухобмоточного трансформатора для схемы ОРУ Мостик выполнен на основе терминала «Сириус-Т»

Основные функции:

дифференциальная токовая защита (ДЗТ) двуххобмоточного трансформатора (дифференциальная токовая отсечка и дифференциальная токовая защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания);
газовая защита (прием сигналов от первой группы контактов газовых реле с действием на отключение через промежуточные реле);
двухступенчатая максимальная токовая защита (МТЗ) со стороны ВН с возможностью комбинированного пуска по напряжению со стороны НН и блокировкой по второй гармонике дифференциального тока от бросков тока намагничивания;
МТЗ стороны НН с возможностью комбинированного пуска по напряжению от стороны НН;
защита от перегрузки по каждой стороне;
прием технологических сигналов от трансформатора;
управление схемой обдува трансформатора как по току нагрузки, так и по сигналам датчиков температуры;
блокировка РПН по току нагрузки;
устройство резервирования при отказе выключателя (УРОВ);
контроль небаланса в плечах ДЗТ;
контроль сопротивления изоляции в цепях газовых защит трансформатора и РПН.
