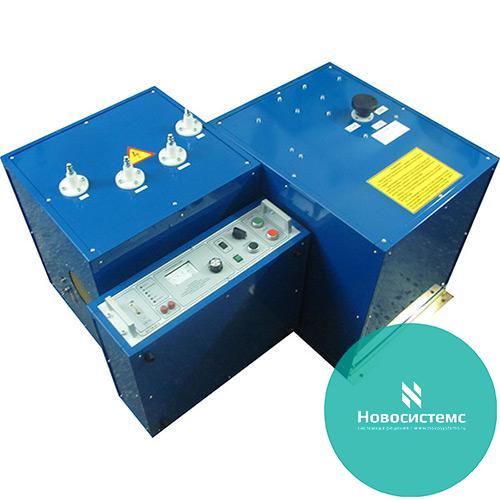

АВИ-20-2 ( Ранее ГИ-20-2) Аппарат высоковольтных импульсов
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Аппарат предназначен для генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа.
При наличии в комплекте поставки блока ИДМ-20 позволяет рефлектометру «РЕЙС-305» измерять расстояния до места повреждения импульсным (рефлектометрическим) и импульсно-дуговым методом, а при наличии в комплекте узла связи по току УТ - подтверждать эти измерения волновым методом.
Применение данных методов значительно упрощает поиск мест повреждений в кабелях, в том числе без применения аппаратов прожига.
Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.
Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
- температура окружающей среды от минус 30
- относительная влажность до 80% при температуре плюс 25
- атмосферное давление 530-800 мм рт. ст.
Технические характеристики аппарата АВИ-20-2:
| Напряжение питания частотой 50Гц, В | 220±22 |
| Максимальная потребляемая мощность, кВА | 2,5 |
| Выходное постоянное напряжение, кВ (в трех диапазонах) | 0÷5 |
| 0÷10 | |
| 0÷20 | |
| Максимальная запасаемая энергия, Дж | 2000 |
| Диапазон регулирования периода следования импульсов, с (в автоматическом режиме) | 1,6 |
| Время непрерывной работы, час | 1 |
| Габаритные размеры, мм, не более: | |
| блока управления БУ ГИ-20-2 | 510х150х500 |
| блока высоковольтного БВ ГИ-20-2 | 480х550х600 |
| Масса, кг., не более | |
| блока управления БУ ГИ-20-2 | 18 |
| блока высоковольтного БВ ГИ-20-2 | 95 |
Технические характеристики блока ИДМ-20:
| Питание и управление | с ПУ АВИ-20-2 |
| Габаритные размеры, мм, не более: | 520х480х620 |
| Масса, кг, не более | 31 |
Комплект поставки:
| Наименование | Кол-во |
| Пульт управления ПУ АВИ-20-2 | 1 |
| Блок высоковольтный БВ АВИ-20-2 | 1 |
| Узел УТ (при заказе) | 1 |
| Кабель питания 5м | 1 |
| Кабель соединительный 2м | 1 |
| Кабель высоковольтный 5м (при заказе) | 1 |
| Провод заземления 5м | 2 |
| Паспорт | 1 |
| Блок ИДМ-20 | 1 |
| Кабель соединительный 2м | 1 |
| Провод заземления 5м | 1 |
| Комплект ВВ проводов | 1 компл. |
| Этикетка на блок ИДМ-20 |
1 |
