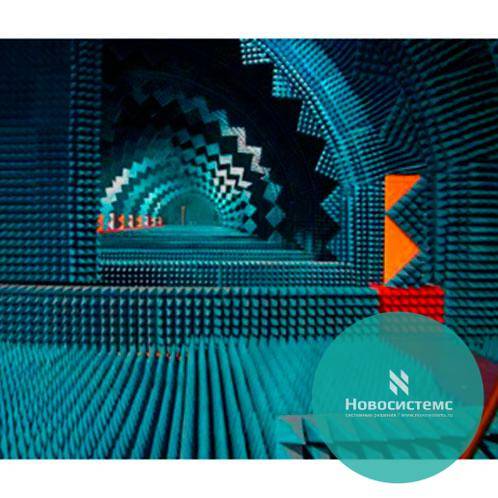

Безэховые камеры Siepel

Производитель

SIEPEL

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

SIEPEL предлагает типовые камеры для проведения испытаний на ЭМС, соответствующие следующим международным стандартам или их эквивалентам:

• CISPR 22 (EN 55022): Оборудование информационных технологий – Характеристики возмущений в радиодиапазоне;
• IEC 61000-4-3 (EN 61000-4-3): Методики проведения испытаний и производства измерений – Проверка устойчивости к воздействию излучений, радиочастот и электромагнитного поля;
• CISPR 25: Автомобильная техника, малые суда и двигатели внутреннего сгорания – Характеристики возмущений в радиодиапазоне для защиты бортовых приемников;
• ISO11451: Автомобильная техника – Методики проверки устойчивости техники к воздействию электрического возмущения;
• DO160F: Внешние условия и методики проведения испытаний авиационного оборудования;
• MIL STD 461F: Военный стандарт – Требования по управлению электромагнитными излучениями подсистем и оборудования.

Компания SIEPEL также предлагает разработку и исполнение конфигураций и размеров в соответствии потребностям заказчика.

Решения Siepel в соотвествии со стандартами CISPR 22 и IEC 61000-4-3:

Неполностью совместимые камеры
Камеры на базе модели	Тип РПМ	Внутр. габариты с учетом поглотителей Д x Ш x В, м	Внеш. габариты с учетом опорного каркаса Д x Ш x В, м
HERA 1F	Ферриты + гибриды + ППУ пирамидальные	4,45 × 2,30 × 2,10	5,00 × 3,15 × 2,65
HERA 3P	ППУ пирамидальные	7,00 × 3,00 × 2,20	8,15 × 4,35 × 3,00
HERA 3F	Ферриты + гибриды + ППУ пирамидальные	7,20 × 2,50 × 2,70	7,90 × 3,40 × 3,25
HESTIA 3F	Ферриты + гибриды + ППУ пирамидальные	7,70 × 3,85 × 4,15	8,55 × 5,20 × 4,95
Полностью совместимые камеры
HERMES 3	Ферриты + гибриды + ППУ пирамидальные	8,37 × 5,26 × 4,80	9,15 × 7,10 × 5,85
HERMES 3	Ферриты + гибриды + ППУ пирамидальные	7,87 × 5,26 × 4,80	8,65 × 7,10 × 5,85
HERMES 5	Ферриты + гибриды + ППУ пирамидальные	12,00 × 6,30 × 5,75	12,70 × 8,30 × 6,90
HERMES 10	Ферриты + гибриды + ППУ пирамидальные	18,45 × 11,80 × 7,90	19,15 × 13,50 × 9,20
ATHENA 3 (полностью безэховая)	Ферриты + гибриды + ППУ пирамидальные	7,50 × 4,65 × 4,40	8,20 × 6,20 × 5,40

Решения Siepel в соотвествии со стандартами CISPR 25 и ISO11451:

Камеры на базе модели	Тип РПМ	Внутр. габариты с учетом поглотителей Д x Ш x В, м	Внеш. габариты с учетом опорного каркаса Д x Ш x В, м
CHRONOS 1P	ППУ пирамидальные	4,90 × 3,65 × 2,75	6,45 × 5,20 × 3,65
CHRONOS 1F	Ферриты + гибриды	4,95 × 3,65 × 2,75	5,65 × 4,35 × 3,20

Решения Siepel в соотвествии со стандартами DO160F и MIL STD 461F:

Камеры на базе модели	Тип РПМ	Внутр. габариты с учетом поглотителей Д x Ш x В, м	Внеш. габариты с учетом опорного каркаса Д x Ш x В, м
ARES 1 P	ППУ пирамидальные	3,65 × 2,80 × 2,20	5,00 × 4,15 × 3,00
ARES 1 F	Ферриты + гибриды	3,80 × 2,80 × 2,10	4,70 × 3,70 × 2,65
