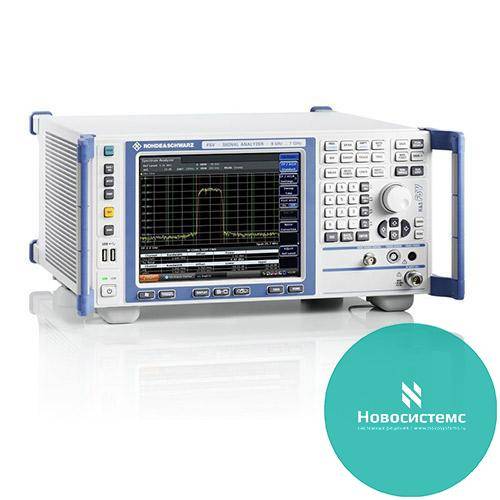

FSV Анализатор сигналов и спектра R&S®

FSV Анализатор сигналов и спектра R&S®
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

R&S®FSV – самый быстрый и наиболее универсальный анализатор спектра и сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиотехнических систем.

  1. Диапазон частот от 10 Гц до 3,6/7/13,6/30/40 ГГц
  2. Полоса анализа сигнала 40 МГц
  3. Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
  4. Программное обеспечение для анализа сигналов GSM/EDGE (включая EDGE evo), WCDMA/HSPA+, LTE, WiMAX, WLAN и методов аналоговой модуляции
  5. Простая модернизация путем установки опций
  6. Фазовый шум –110 дБн/Гц при отстройке от несущей 10 кГц
  7. Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБмВт
  8. Средний уровень собственных шумов (DANL) в полосе 1 Гц:
    –155 дБмВт на частоте 1 ГГц,
    –147 дБмВт на частоте 30 ГГц,
    –139 дБмВт на частоте 40 ГГц
  9. Съемный жесткий диск для работы в условиях повышенной секретности
  10. Расширение частотного диапазона до 110 ГГц с помощью опции R&S®FSV-B21, встроенной в R&S®FSV30/40 и смесители гармоник R&S®FS-Z60/-Z75/-Z90/-Z110

Характеристики

Частота

Диапазон частот

R&S®FSV3

от 9 кГц до 3,6 ГГц



R&S®FSV7

от 9 кГц до 7 ГГц



R&S®FSV13

от 9 кГц до 13,6 ГГц



R&S®FSV30

от 9 кГц до 30 ГГц



R&S®FSV40

от 9 кГц до 40 ГГц



R&S®FSV с опцией R&S®FSV-B29

от 20 Гц до 3,6/7/13,6/30 ГГц

Долговременная стабильность опорного генератора



1×10-6



с опцией  R&S®FSV-B4

1×10-7

Разрешение/полосы

Полоса разрешения

Стандартная развертка

от 1 Гц до 10 МГц



Стандартная развертка, нулевая полоса обзора

от 1 Гц до 10 МГц, 20 МГц, 28 МГц;

40 МГц (опция)



БПФ-развертка

1 Гц до 300 кГц



Канальный фильтр

100 Гц до 5 МГц



Фильтр электромагнитных помех

200 Гц, 9 кГц, 120 кГц, 1 МГц

Полоса видеофильтра



от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц

Полоса анализа сигнала



28 МГц



с опцией  R&S®FSV-B70

40 МГц

Средний уровень собственных шумов (DANL)

DANL (полоса 1 Гц)

1 ГГц

–152 дБмВт, –155 дБмВт (тип.)



3 ГГц

–150 дБмВт, –153 дБмВт (тип.)



7 ГГц

–146 дБмВт, –149 дБмВт (тип.)



13 ГГц

–148 дБмВт, –151 дБмВт (тип.)



30 ГГц

–144 дБмВт, –147 дБмВт (тип.)



40 ГГц

–136 дБмВт, –139 дБмВт (тип.)

DANL с предусилителем,
опция
R&S®FSV-B22

1 ГГц

–162 дБмВт, –165 дБмВт (тип.)



3 ГГц

–160 дБмВт, –163 дБмВт (тип.)



7 ГГц

–156 дБмВт, –159 дБмВт (тип.)

Интермодуляционные искажения

Точка пересечения по интермодуляционным составляющим третьего порядка

f < 3,6 ГГц

+13 дБмВт, +16 дБмВт (тип.)

от 3,6 до 30 ГГц

+15 дБмВт, +18 дБмВт (тип.)

Динамический диапазон WCDMA ACLR



Без компенсации шума

70 дБ



С компенсацией шума

73 дБ

Фазовый шум

Частота несущей 1 ГГц

отстройка от несущей 10 кГц

–106 дБн (1 Гц), –110 дБн (1 Гц) (тип.)



отстройка от несущей 100 кГц

–115 дБн (1 Гц)



отстройка от несущей 1 МГц

–134 дБн (1 Гц)

Общая погрешность измерений



3,6 ГГц

0,29 дБ



7 ГГц

0,39 дБ

Следящий генератор R&S®FSV-B9

Диапазон частот

R&S®FSV3

от 100 кГц до 3,6 ГГц



R&S®FSV7, R&S®FSV13, R&S®FSV30, R&S®FSV40

от 100 кГц до 7 ГГц

 Сдвиг частоты



до 1 ГГц

 Диапазон уровней



от –60 до 0 дБмВт
