Описание Ceyear 4051D:
Назначение Ceyear 4051D:
Анализаторы спектра и сигналов серий 4051, 4051-S предназна чены для измерений параметров спектра радиотехнических сигналов.
Описание Ceyear 4051D:

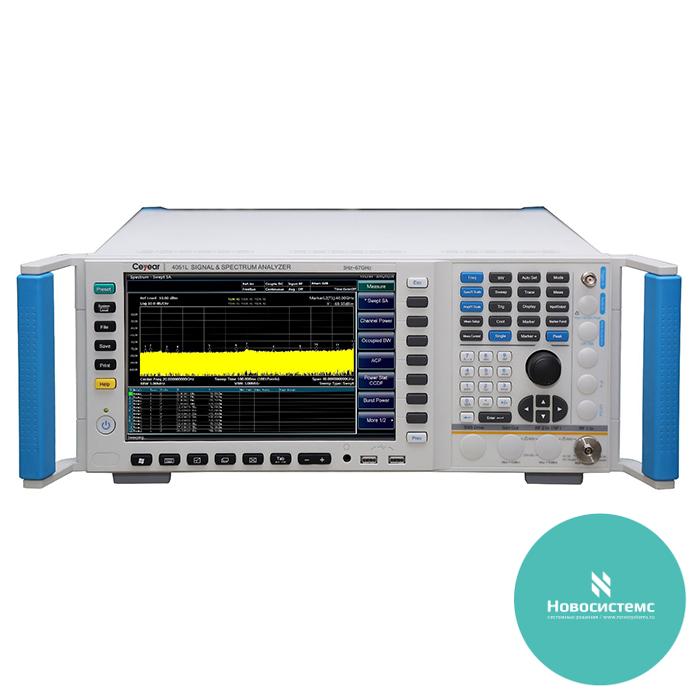

Принцип действия анализаторов основан на последовательном анализе частотного спек- тра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного гетеродинного перестраиваемого приемника. Конструктивно анализаторы выполнены в виде моноблоков, на передней панели кото рых расположены: органы управления; жидкокристаллический цветной дисплей; измеритель ные разъемы, разъемы USB. На задней панели расположены разъемы: BNC выхода промежу точной частоты; входа/выхода опорной частоты 10 МГц; входа внешней синхронизации и под ключения антенны GPS; интерфейсы LAN, USB и GPIB; разъем питания.
Управление операциями меню, а также задание рабочих параметров анализатора произ водится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсу GPIB и LAN. Анализаторы позволяют проводить: анализ формы сигнала, измерение параметров спек тра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний.
Анализаторы серии 4051 выпускаются в следующих модификациях - 4051A, 4051B, 4051C, 4051D, 4051E, 4051F, 4051G, 4051H, 4051L; серии 4051-S – модификации 4051A-S, 4051B-S, 4051C-S, 4051D-S, 4051E-S, отличающиеся друг от друга диапазоном частот.
ГРСИ Ceyear 4051D: 77571-20
Широкий частотный диапазон
- 10 конфигураций частотного диапазона от 3 Гц…4/ 9/ 13,2/ 18/ 26,5/ 40/ 45/ 50/ 67/ 85 ГГц)
- Частотный диапазон может быть расширен до 500 ГГц с помощью опции внешнего расширения частоты
Максимальная полоса анализа 1 ГГц
- Предусмотрено 5 конфигураций полосы анализа: 10 МГц (стандарт), 40 МГц, 200 МГц, 550 МГц, 1 ГГц.
- Возможность гибкого выбора полосы пропускания: от 10 Гц до 1 ГГц.
- Глубина памяти 4 ГБ, в зависимости от выбранной полосы пропускания, время бесшовного захвата варьируется от нескольких микросекунд до нескольких часов
Отличные характеристики измерения и приема
- Широкополосные предусилители до 67 ГГц могут быть настроены для основной полосы частот
- Измерение DANL на частоте 1 ГГц составляет -156 дБм/Гц; с включенным предусилителем типичное значение составляет -167 дБм/Гц.
- Измерение DANL на частоте 67 ГГц составляет -135 дБм/Гц; с включенным предусилителем, типичное значение -150 дБм/Гц
- Полностью цифровая конструкция ПЧ
Возможность комплексного анализа спектра
- Поддержка частотной развертки и развертки БПФ
- Быстрая развертка нулевой полосы частот, самое быстрое время развертки составляет 1 мкс
- Точные измерения частоты, разрешение до 0,001 Гц
- 6 режимов детектора трасс, 3 типа усреднения
- Функции измерения занимаемой полосы, мощности канала, мощности соседнего канала
- Функции измерения статистики мощности, импульсной мощности, гармонических искажений, TOI, помех и др.
