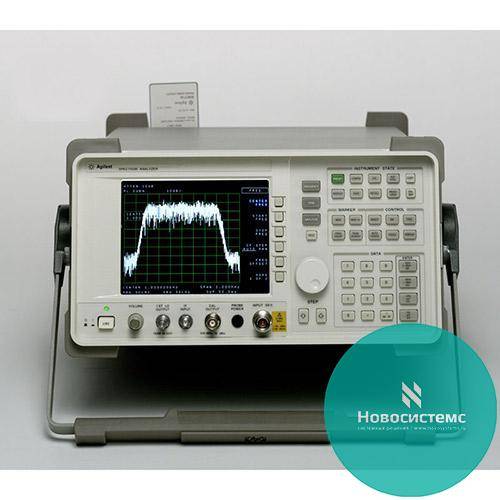

8562EC анализатор спектра

от 30 Гц до 13,2 ГГц

от 18 до 325 ГГц,
12 волноводных поддиапазонов

Температурная нестабильность ±1 х 108
Старение (за 1 год) ±1 х 107
Погрешность установки ±1 х 108

5 минут с
погрешностью частоты ±1 х 107; 15 минут с погрешностью частоты ±1 х 108

При полосе обзора > 2МГц х N: ±(показание х погр. опорной частоты +
+5% х ПО + 15 % х ПП + 10 Гц)
При полосе обзора ≤ 2 МГц х N: ±(показание х погр. опорной частоты +
+ 1% х ПО + 15 % х ПП + 10 Гц)

±(показание маркера х погр. опорной частоты + 2 Гц х N + 1 мл. значащий
разряд индикации)

от 1 Гц до 1 МГц, по выбору

нулевой обзор: 0 Гц; ненулевой обзор: от 100 Гц до макс. частоты диапазона

• нулевой обзор: от 50 мкс до 6000 с
• полоса обзора ≥100 Гц: от 50 мс до 100 кс

• длительность развертки >30 мс: ±1 % (цифровой отсчет)
• длительность развертки±0,1 % (цифр. отсчет)

задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний

задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний

• по уровню минус 3 дБ: от 1 Гц до 1 МГц в последовательности 1, 3, 10 и
2 МГц
• погрешность
− от 1 Гц до 300 кГц: ±10%;1 МГц: ±25%;2 МГц: +50%,−25%
• коэффициент прямоугольности (по уровню −60/−3 дБ)
− ПП ≥300 Гц:

от 1 Гц до 3 МГц в последовательности 1, 3, 10

• отстройка
− 100 Гц:− 1 кГц:− 10 кГц:− 100 кГц:

< 1 Гц (размах) за 20 мс; < 0,25 Гц (размах) за 20 мс (номинально); < 10 Гц (размах) за 20 мкс (опция 103)

Пределы измерения

от среднего уровня собственного шума до +30 дБм

• средняя мощность непрер. сигнала: +30 дБм (1 Вт при вх. аттен. ≥10 дБ)
• пиковая импульсная мощность (длит. имп. +50 дБм (100 Вт при вх. аттен. ≥30 дБ)
• пост. напряжение:8560EC и 8562EC)

• от 10 МГц до 2,9 ГГц: уровень на смесителе ≤−5 дБм
• от 2,9 до 6,5 ГГц (8562EC/63EC/64EC/65EC): уровень на смесителе ≤ 0 дБм
• свыше 6,5 ГГц: ≤−3дБм (8562EC/63EC); ≤ 0 дБм (8564EC/65EC)

• Область отображения: приблизительно 7 х 9 см (высота х ширина)
• Калибровка шкалы: 10 х 10 делений
• Масштаб логарифмической шкалы: 10, 5, 2, 1 дБ/дел
• Масштаб линейной шкалы: 10% от опорного уровня на деление

• Логарифмическая шкала: от ±0,1 дБ/дБ, но не более ±0,85 дБ в
пределах от 0 до −90 дБ; не более ±1,5 дБ в пределах от 0 до −100 дБ
(полоса пропускания ≤100 Гц)
• Линейная шкала: ±3% от опорного уровня

• Для логарифмической шкалы: от −120 до +30 дБм с шагом 0,1 дБ
• Для линейной шкалы: от 2,2 мкВ до 7,07 В с шагом 1 %

частота 300 МГц х (1 ±
погр. опорной частоты); уровень минус 10 дБм с погрешностью

• Пределы установки ослабления
− 8560EC/62EC/63EC: от 0 до 70 дБ с шагом 10 дБ
− 8564EC/65EC: от 0 до 60 дБ с шагом 10 дБ
• Погрешность от переключения (по отношению к ослаблению 10 дБ,
в диапазоне от 30 Гц до 2,9 ГГц):
• Повторяемость: ±0,1 дБ (номинально)

• Военная спецификация: прочность класс 3 MIL
• Межповерочный интервал: два года (8560EC/61EC/62EC/63EC);
один год (8564EC/65EC)
• Время установления рабочего режима: 5 минут в условиях окружающей
среды
• Температура окружающей среды: от 0 до +55 °С (рабочие условия),
от минус 40 до +71 °С (предельные условия)
• Относительная влажность воздуха: 95% при +40 °С в течение пяти суток
• Устойчивость к атмосферным осадкам (дождь): капельная
водозащищенность при интенсивности 16 литров в час на квадратный фут
• Пониженное атмосферное давление (высота над уровнем моря): 15000
футов (рабочие условия); 50000 футов (предельные условия)
• Воздействие механического удара: форма импульса  полупериод
синусоиды, длительность 11 мс, ускорение 30g
• Допустимое падение прибора в транспортной упаковке: на каждую из
шести сторон и каждый из восьми углов с высоты не более 8 дюймов.
