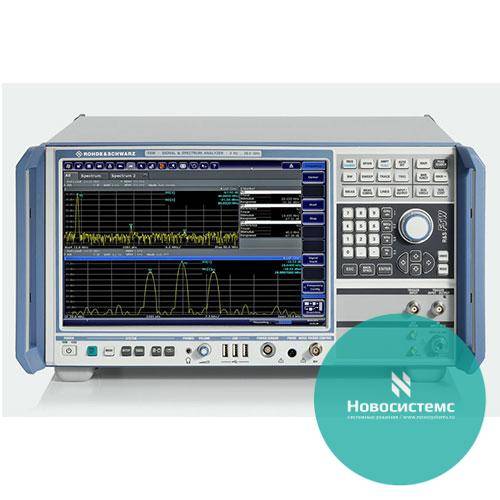

Описание FSW26:
Особенности FSW26:
- Диапазон частот от 2 Гц до 26.5 ГГц
- Низкий уровень фазового шума: -137 дБн/Гц при отстройке 10 кГц (несущая 1 ГГц)
- Динамический диапазон измерений коэффициента утечки мощности в соседний канал (ACLR) для WCDMA (с коррекцией шума) составляет -88 дБ
- Полоса анализа до 160 МГц
- Общая погрешность измерения 0,4 дБ на частоте до 8 ГГц
- Сенсорный экран высокого разрешения с диагональю 12,1 дюйма (31 см) обеспечивает удобство работы с прибором
- Несколько задач измерения могут выполняться и отображаться параллельно
Назначенние анализатора FSW
Новый высокоэффективный анализатор спектра и сигналов R&S®FSW разработан в соответствии с высокими требованиями заказчиков. Благодаря низкому фазовому шуму, широкой полосе анализа, простому и интуитивно понятному управлению, анализатор позволяет быстро и легко выполнять измерения.
Особенности анализатора FSW
ВЧ характеристики, отвечающие самым взыскательным требованиям
- Непревзойденное значение фазового шума — идеально подходит для измерения параметров гетеродинов радаров и задач телекоммуникаций. Великолепный динамический диапазон R&S®FSW для измерений фазового шума предоставляет преимущества разработчикам генераторов, синтезаторов и передающих систем. При отстройке от несущей 10 кГц величина фазового шума R&S®FSW составляет -137 дБн/Гц на частоте несущей 1 ГГц и -128 дБн/Гц на частоте несущей 10 ГГц. При отстройке от несущей 100 Гц значения составляют -110 дБн/Гц и -90 дБн/Гц. Таким образом, R&S®FSW превосходит предыдущие анализаторы более чем на 10 дБ.
- Низкий отображаемый средний уровень собственных шумов (DANL) обеспечивает великолепный динамический диапазон для измерения паразитных составляющих. Благодаря низкому отображаемому среднему уровню собственных шумов (DANL) (тип. зн. -159 дБмВт (1 Гц) на частоте 2 ГГц и -150 дБмВт (1 Гц) на частоте 25 ГГц, даже без использования предусилителя), R&S®FSW позволяет быстрее и надежнее проанализировать паразитные излучения в широком диапазоне частот. DANL может быть снижен еще на 13 дБ с помощью отключаемой коррекции шума анализатора. Это позволяет пользователям идентифицировать даже самые незначительные паразитные сигналы, которые ранее были скрыты среди шумов, и эффективно оптимизировать передающую систему.
- Интегрированные фильтры высоких частот позволяют легко выполнить измерения гармоник. Для измерения гармонических составляющих передающих систем R&S®FSW может быть дополнительно оснащен переключаемыми фильтрами высоких частот (R&S®FSW-B13) для частот несущих до 1,5 ГГц, это значительно расширяет динамический диапазон по сравнению с традиционными анализаторами спектра. Поэтому можно обойтись без внешних фильтров. Это упрощает настройку испытательного комплекса, например, для систем GSM, CDMA, WCDMA, LTE и TETRA.
- Высокая чувствительность, даже на низких частотах
- Высокая точность, ошибка измерения < 0,4 дБ вплоть до 8 ГГц
- Непревзойденный динамический диапазон до 1 ГГц с отдельными приемными трактами
Готовность к будущему
- Ширина полосы анализа до 160 МГц. Требования к ширине полосы анализа непрерывно растут. Это становится очевидным, когда с целью повышения эффективности необходимо линеаризовать усилители мощности для широкополосных приложений или задач с несколькими несущими. Кроме того, увеличивается сама полоса частот, занимаемая системами связи. R&S®FSW с полосой частот анализа до 160 МГц, готов к решению таких задач.
Конфигурация | Максимальная полоса частот анализа | Применение |
Стандартная | 10 МГц | Стандартные области применения и измерения с одной несущей, например WCDMA, cdma2000®, TD-SCDMA, TETRA |
R&S®FSW-B28 | 28 МГц | Измерения параметров модуляции сигналов WiMAX™, LTE, WLAN 802.11a/b/g |
R&S®FSW-B40 | 40 МГц |
Измерения параметров модуляции сигналов 802.11n Определение характеристик и линеаризация параметров усилителей |
R&S®FSW-B80 | 80 МГц | Определение характеристик и линеаризация параметров усилителейИзмерения параметров широкополосных импульсовИзмерения параметров модуляции сигналов 802.11ac |
R&S®FSW-B160 | 160 МГц | Определение характеристик и линеаризация параметров усилителейИзмерения параметров широкополосных импульсовИзмерения параметров модуляции сигналов 802.11ac |
- Широкий динамический диапазон без помех
- Большой объем памяти I/Q обеспечивает непрерывную запись длинных последовательностей сигналов
Полоса частот анализа | Частота дискретизации | Максимальное время записи |
10 МГц | 12,5 млн. отс./с | 36,9 с |
20 MГц | 25 млн. отс./с | 18,4 с |
40 Мгц | 50 млн. отс./с | 9,2 с |
80 Мгц | 100 млн. отс./с | 4,6 с |
Спроектирован для удобства работы — ясное отображение результатов
Эффективная работа с прибором с оптимизированными подсказками пользователю
- Ясная структура меню
- Прозрачные окна
- Панель инструментов
- Функция масштабирования
- Функция Smartgrid
Функция MultiView: одновременное отображение нескольких результатов
Идеально подходит для анализа радиолокационных систем
- Быстрая идентификация и анализ паразитных излучений. Благодаря короткому времени развертки R&S®FSW позволяет даже в сложных задачах очень быстро получать результаты. При полосе разрешения 1 кГц в диапазоне частот до 8 ГГц R&S®FSW снимает спектр с уровнем до -100 дБмВт в течение 10 сек. Используя масштабирование или функцию MultiView, пользователи могут более подробно изучить обнаруженные паразитные излучения, следя в то же время за всем спектром.
- Низкий фазовый шум для измерения параметров генератора
- Измерение параметров импульса одним касанием кнопки
Снятие характеристик радиолокационных систем требует измерения многочисленных параметров импульсов. Опция R&S®FSW-K6 позволят одним касанием кнопки измерить все необходимые параметры, такие как длительность импульса, период импульсов, времена нарастания и спада импульса, падение мощности во время импульса и фазовую модуляцию внутри импульса, а также производит анализ тенденций на протяжении многих импульсов. Пользователь выбирает результаты, которые будут одновременно отображаться на экране. Таким образом, R&S®FSW позволяет получить полное представление о радиолокационной системе за несколько секунд.
- Анализ времен нарастания и спада коротких импульсов
Определение взаимовлияния между сигналами
- Мультистандартный анализатор радиосигналов (MSRA). Эту задачу позволяет решить новая функция мультистандартного анализатора радиосигналов, имеющаяся у R&S®FSW. MSRA одновременно измеряет параметры сигналов различных стандартов (GSM, WCDMA, LTE и т. д.) и на разных частотах, в пределах своей полосы частот анализа 160 МГц.
Общий векторный анализ сигналов
Опция общего векторного анализа сигналов FSW-K70 основана на опции FSV-K70 для анализатора спектра и сигналов FSV. Кроме возможностей FSV-K70, опция FSW-K70 также обеспечивает:
- загрузку пользовательских схем модуляции;
- поддержку модуляций высокого уровня 512QAM и 1024QAM, а также простых схем модуляции 2-ASK и 4-ASK;
- функцию эквалайзера;
- режимы анализа последовательностей и мультистандартного анализа радиосигналов;
- большие, по сравнению с FSV, скорость передаваемых данных (частота дискретизации до 10 ГГц) и количество окон измерения (до 16).
Когда скорость имеет значение
Высокие скорости измерения и малые времена развертки, скорость регистрации до 1000 разверток/с
Быстрое переключение между конфигурациями прибора
Эффективные функции измерения ускоряют работу
- Режим списка частот: быстрое измерение на нескольких частотах (до 300 частот) с различными настройками анализатора выполняется одной командой дистанционного управления
- Измерение различных уровней мощности во временной области за однократную развертку (мультисуммирующие маркеры)
- Частотомер с разрешением 0,1 Гц за время < 50 мс
- Быстрое измерение мощности в соседнем канале (ACP) во временной области с помощью канальных фильтров или в частотной области с помощью БПФ (быстрое преобразование Фурье) в интервале времени свипирования
Интегрированная поддержка датчиков мощности R&S®NRP-Zxx.
Скорость измерений R&S®FSW | ||
Локальные измерения и скорость обновления дисплея | 1001 точка развертки | 1,25 мс (1/800 с) (измеренное) |
Дистанционное измерение, среднее значение за 1000 разверток | 1001 точка развертки | 1,0 мс (1/1000 с) (измеренное) |
Дистанционное измерение, включая передачу данных по LAN | 5 мс (1/200 с) (измеренное) | |
Поиск пика маркером | 1,7 мс (измеренное) | |
Установка центральной частоты, включая передачу данных | f ≤ 8 ГГц | 15 мс (измеренное) |
f | 65 мс (измеренное) |
Надежное вложение капитала
- В ногу с техническим прогрессом
- R&S®Legacy Pro — простая замена устаревших анализаторов
R&S®FSW поддерживает набор команд дистанционного управления других анализаторов сигналов и спектра Rohde & Schwarz, таких как R&S®FSU и R&S®FSQ, а также инструментов других производителей (R&S®Legacy Pro). Благодаря этому замена устаревших анализаторов R&S®FSW не представляет проблем. В большинстве случаев достаточно проверить отклик R&S®FSW во время последовательности измерений. Многочисленные успешные проекты замены устаревших анализаторов R&S®FSV или R&S®FSU подтвердили эффективность такого подхода.
- Конфиденциальное хранение данных испытаний
Чтобы обеспечить конфиденциальное хранение данных испытаний пользователи могут заменить внутренний жесткий диск (SSD) R&S® FSW на другой, нейтральный жесткий диск (SSD) (опция R&S®FSW-B18). После этого прибор может быть отправлен для калибровки или с любой другой целью, а конфиденциальные данные испытаний останутся в стенах лаборатории. Данные настройки прибора остаются в анализаторе, где они хранятся отдельно и независимо от пользовательских данных.
Применение анализатора FSW
Применение для общих измерительных задач
R&S®FSW-K6: импульсные измерения | |
Измеряемые параметры: | Параметры импульсовВнутриимпульсная модуляция |
R&S®FSW-K7: анализ модуляции одиночных несущих с AM/FM/φM модуляцией | |
Измеряемые параметры: | Глубина модуляции (AM)Девиация частоты (FM)Девиация фазы (φM)Частота модуляцииTHD (суммарные гармонические искажения) и SINAD (отношение сигнала к шуму и помехам)Мощность несущей |
Измерительные функции: | Спектр НЧ-сигналаОтображение формы НЧ-сигнала Фильтры низкой частоты (нижних и верхних частот)Взвешивающие фильтры (CCITT)Порог слышимости сигнала |
R&S®FSW-K30: измерение уровня шума и коэффициента усиления по методу Y-фактора | |
Измеряемые параметры: | Уровень шумаШумовая температураКоэффициент усиленияY-фактор |
Измерительные функции: | Анализатор коррекции шума (2-я ступень коррекции)Измерения параметров устройств с преобразованием частоты Управление генератором как локальным гетеродином в измерениях с преобразованием частотыSSB и DSB (одна и две боковые полосы) |
Замечания: | Требуется внешний источник шума, например Noisecom NC346 |
R&S®FSW-K40: измерение фазового шума | |
Измеряемые параметры: | Фазовый шум в одной боковой полосеОстаточная FM и остаточная φMДжиттер |
Измерительные функции: | Диапазон отстройки от 1 Гц до 10 ГГцВыбор полосы разрешения и количества усреднений для каждого диапазона отстроекВыбор диапазона оценки для остаточной FM/φMСлежение за сигналом (отслеживание) |
Применение для измерения параметров систем беспроводной связи
R&S®FSW-K72/-K73: 3 GPP FDD (WCDMA) | |
Мощность: | Мощность в кодовой областиЗависимость мощности в кодовой области от времениИзмерение распределения вероятности амплитуды (CCDF) |
Качество модуляции: | EVM (величина вектора ошибки)Пиковая ошибка в кодовой областиДиаграмма сигнального созвездияI/Q-смещениеОстаточная ошибка в кодовой областиДисбаланс усиленияПогрешность центральной частоты (погрешность частоты следования элементарных посылок) |
Измерения спектра: | Спектральная маскаACLRИзмерение мощности |
Прочее: | Таблица каналов со сводкой каналов, используемых на базовой станцииСмещение синхронизацииЗависимость мощности от времени |
Специальные возможности: | Автоматическое обнаружение активных каналов и декодирование полезной информацииАвтоматическое определение кода шифрованияАвтоматическое определение формата модуляции HSDPAПоддержка сигналов режима компрессииПоддержка HSPA и HSPA+ (HSDPA+ и HSUPA+) |
R&S®FS-K100PC/-K101PC/-K102PC/-K103PC/-K104PC/-K105PC: LTE FDD, TDD и MIMO | |
Мощность: | Измерение мощности во временной и частотной областиCCDF |
Качество модуляции: | EVMДиаграмма сигнального созвездияI/Q-смещениеДисбаланс усиленияКвадратурная ошибкаПогрешность центральной частоты (погрешность тактовой частоты символов) |
Измерения спектра: | Равномерность спектра |
Прочее: | Битовый потокСводная таблица распределенияДиаграмма сигнального потокаУсреднение по нескольким измерениям |
Специальные возможности: | Автоматическое определение модуляции, длины циклического префикса и идентификатора ячейкиИзмерения MIMO (R&S®FS-K102PC/R&S®FS-K103PC)Аналитическое программное обеспечение для Windows для установки на R&S®FSW или отдельном компьютере |
Технические характеристики анализатора FSW
Частота | |
Диапазон частот | от 2 Гц до 26.5 ГГц |
Уход частоты опорного генератора за счет старения | 1 × 10–7/годс опцией R&S®FSW-B4: 3 × 10–8/год |
Ширина спектра | |
Полосы разрешения | стандартный фильтр: от 1 Гц до 10 МГцс опцией R&S®FSW-B8: дополнительно 20 МГц, 50 МГц, 80 МГц при нулевой полосе обзорафильтр RRC: 18 кГц (NADC), 24,3 кГц (TETRA), 3,84 МГц (3GPP)канальный фильтр: от 100 Гц до 5 МГцвидеофильтр: от 1 Гц до 10 МГц |
Полоса демодуляции I/Q | стандартно: 10 МГцс опцией R&S®FSW-B28: 28 МГцс опцией R&S®FSW-B40: 40 МГцс опцией R&S®FSW-B80: 80 МГцс опцией R&S®FSW-B160: 160 МГц |
Отображаемый средний уровень шума (DANL) | |
Значения | 2 ГГц: тип. зн. –156 дБмВт (1 Гц)2 ГГц с опцией R&S®FSW-B13: тип. зн. –159 дБмВт (1 Гц)8 ГГц: тип. зн. –156 дБмВт (1 Гц)25 ГГц: тип. зн. –150 дБмВт (1 Гц)40 ГГц: тип. зн. –145 дБмВт (1 Гц) |
Отображаемый средний уровень шума (DANL) с предусилителем (опция R&S®FSW-B24) |
8 ГГц: тип. зн. –169 дБмВт (1 Гц)26 ГГц: тип. зн. –161 дБмВт (1 Гц)40 ГГц: тип. зн. –164 дБмВт (1 Гц) |
Отображаемый средний уровень шума с шумоподавлением, предусилитель выключен, 2 ГГц | тип. зн. –169 дБмВт (1 Гц) |
Интермодуляционные искажения | |
Точка пересечения 3-го порядка (TOI) | f < 1 ГГц: тип. зн. +30 дБмВтf < 3 ГГц: тип. зн. +25 дБмВтот 8 ГГц до 26 ГГц: +17 дБмВтот 13,6 ГГц до 40 ГГц: +15 дБмВт |
Динамический диапазон измерения ACLR WCDMA | |
Диапазон | с шумоподавлением: 88 дБ |
Фазовый шум | |
Отстройка от несущей 10 кГц" |
Комплектация анализатора FSW
- Анализатор FSW;
- Руководство по эксплуатации.
