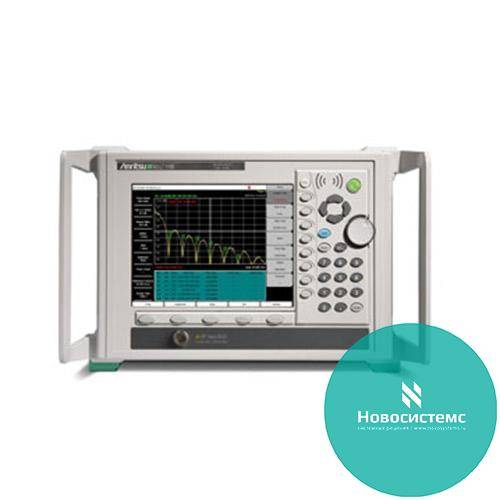

MS2718B - экономичный анализатор спектра от 9 кГц до 13,0 ГГц
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Компания Anritsu представила серию экономичных анализаторов спектра MS271xB, покрывающих частотные диапазоны от 9 кГц до 7,1 ГГц, до 13,0 ГГц и до 20,0 ГГц. Предлагая исключительные рабочие характеристики и полный набор измерительных возможностей, анализаторы MS271xB, включающие три модели, послужат выгодной альтернативой лабораторным приборам для испытаний компонентов и оборудования систем беспроводной связи, в том числе систем СВЧ. Анализаторы серии MS271xB переопределили понятие эконом-класса, обеспечив превосходные характеристики анализа спектра по удивительно приемлемой цене.
Основные возможности :
- три модели, работающие в диапазоне частот:
- от 9 кГц до 7,1 ГГц (MS2717B);
- от 9 кГц до 13,0 ГГц (MS2718B);
- от 9 кГц до 20,0 ГГц (MS2719B);
- экономичное решение для анализа спектра сигналов без ухудшения характеристик, охватывающее большинство стандартов систем беспроводной связи, в том числе ВЧ и СВЧ;
- превосходные показатели отображаемого среднего уровня шума (DANL): до -160 дБм (с предусилителем) при RBW = 1 Гц;
- широкий динамический диапазон 100 дБ, обеспечивающий быстрое тестирование компонентов, для которых требуется исключительная линейность;
- высокая спектральная чистота, типичная величина фазового шума -110 дБc/Гц при сдвигах 10 кГц и 100 кГц;
- встроенный предусилитель, входной аттенюатор с возможностью автоматической или ручной регулировки в диапазоне от 0 до 65 дБ с 5-дБ шагом;
- максимальная величина уровня входного сигнала +43 дБм;
- разрешающая способность (RBW) от 1 Гц до 3 МГц, ширина полосы частот сигнала изображения (VBW) от 1 Гц до 3 МГц;
- возможности выбора режима детектирования: нормальный режим, фиксация по максимуму, по минимуму, усреднение с пользовательскими настройками (возможно усреднение более 65,000 трассировок);
- одновременное отображение на экране трех спектрограмм;
- подключение внешних датчиков мощности PSN50 для точного измерения уровней мощности в диапазоне до 6 ГГц;
- демодулятор AM, FM сигналов и SSB со встроенным громкоговорителем и гнездом для подключения внешних наушников;
- большой цветной TFT дисплей 8.4" (SVGA);
- гибкая система маркеров и режимов установки, настройка многосегментных линий для определения верхних и нижних предельных значений;
- внутренняя память 256 Мбайт, обеспечивающая возможность сохранения свыше 4000 настроек и 4000 трассировок данных;
- возможности сохранения изображений дисплея в файлах в формате JPG;
- современные возможности взаимодействия с ПК, включая LAN Ethernet, USB 2.0 и карты Compact Flash, для организации дистанционного управления, переноса данных и обновления встроенных программ;
- дополнительное программное обеспечение Master Software Tools™, устанавливаемое в ПК, для управления и анализа данных, составления развернутых отчетов.
- Широкий динамический диапазон анализатора гарантирует быстрые и точные измерения компонентов беспроводных систем, для которых требуется исключительная линейность. Главный козырь MS271xB - характеристика фазового шума SSB: типичное значение -110 дБc/Гц при сдвигах 10 кГц на частоте до 7,1 ГГц (MS2717B) без труда обеспечит измерения для большинства гетеродинов и синтезаторов беспроводных систем. Широкая 10-МГц полоса захвата поддерживает дополнительные возможности радиочастотных измерений WCDMA/HSDPA и WiMAX. Более того, дружественный пользовательский интерфейс и удобные средства управления облегчают процесс обучения и работы с прибором.
В MS271xB предусмотрено несколько специальных режимов измерения, включая измерения мощности в каналах, занимаемой полосы частот, отношения мощности соседних каналов, отношения уровня несущей к уровню помех (C/I), а также напряженности поля. Кроме того, в состав анализатора включен демодулятор AM/FM/SSB. Демодулированные сигналы можно контролировать с помощью встроенного громкоговорителя или внешних наушников, подключаемых к универсальному разъему.
Серия MS271xB - первые анализаторы спектра эконом-класса, в которых предусмотрены опции радиочастотных измерений и демодулятора WCDMA/HSDPA. А модель MS2717B также обеспечит измерения и демодуляцию по технологии фиксированного WiMAX. MS271xB больше, чем просто анализаторы спектра. Помимо стандартных измерений спектра пользователи смогут точно измерить характеристики RF передатчика и качества модуляции для таких важных компонентов, как усилители мощности, в соответствии со спецификациями 3GPP (TS 25.141).
Расширенные возможности сохранения и анализа данных
Использование внешних карт памяти Compact Flash позволяет сохранять неограниченное количество настроек и результатов измерений. В анализаторе предусмотрена возможность дистанционного управления с использованием соединения Ethernet 10/100Base-T.
Каждый анализатор поставляется с программным обеспечением Master Software Tools для Windows 2000/XP. Оно позволяет пользователю добавить возможности по обработке и хранению данных в ПК. Соединив ПК с анализатором спектра MS271xB, можно сформировать мощный и гибкий измерительный инструмент.
Преимущества использования Master Software Tools с анализаторами MS271xB
- мощный инструмент управления данными для хранения и фильтрации результатов измерения;
- хранение неограниченного количества настроек и трассировок (ограничено только памятью ПК), возможность сохранения в формате JPG;
- возможность наложения нескольких спектрограмм и дополнительная оптимизация изображений в процессе постобработки;
- добавление, редактирование и управление положением линий предельных значений для проведения анализа на соответствие требованиям;
- гибкие возможности подключения ПК к анализатору: через USB 2.0 (полно-скоростной), Ethernet LAN или непосредственное Ethernet-подключение;
- обновление версии встроенных программ анализатора.
