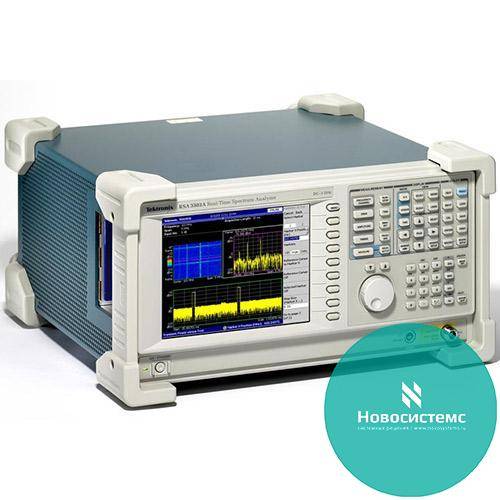

RSA3303B анализатор спектра
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
RSA3303B облегчает работу по обнаружению возможных проблем при разработке устройств, которые другие анализаторы сигнала пропускают. Революционная технология отображения спектра DPX™ позволяет в реальном времени получить интуитивно понятное цветное изображение переходных процессов в сигналах, изменяющихся во времени. Это дает возможность немедленно убедиться в стабильности работы системы или отобразить проблему сразу при ее возникновении. Такое отображение переходных процессов в реальном масштабе времени невозможно при использовании других анализаторов сигнала. После обнаружения проблемы с помощью технологии DPX анализатор спектра реального времени (Real-Time Spectrum Analyzer, RTSA) RSA3303B можно настроить на запуск по событию в частотной области, на захват и непрерывную во времени запись изменяющихся РЧ сигналов, и на анализ с корреляцией по времени во всех областях. Вы получаете функциональность высокопроизводительного векторного анализатора сигналов, анализатора спектра и анализатора спектра реального времени с уникальными возможностями обнаружения, запуска, захвата и анализа - и все это в одном приборе.
Области применения анализатора спектра RSA3303B:
-
Отладка РЧ компонентов, модулей или систем;
-
Обнаружение помех и неизвестных сигналов при мониторинге и управлении спектром;
-
Анализ временного изменения характеристик стандартных и нестандартных радиотехнических систем;
-
Определение характеристик радиолокационных систем и импульсных РЧ сигналов;
-
Мощная функциональность векторного анализатора сигналов, анализ источника сигналов и поддержка стандартов радиочастотной идентификации (RFID);
-
Широкий диапазон опций для анализа систем различных стандартов: 3GPP, 3GPP2, WiMax и WLAN.
Возможности и преимущества анализатора спектра RSA3303B:
Обнаружение
Технология обработки спектра DPX™ позволяет получить интуитивно понятное изображение РЧ сигналов, изменяющихся во времени. Это обеспечивается с помощью цветной градации изображения на основе частоты появления сигналов. Революционная технология DPX позволяет отображать переходные процессы, производя более 48 тыс. измерений спектра в секунду.
Запуск
Эксклюзивная технология Tektronix запуска по частотной маске (Frequency Mask Trigger, ЗЧМ) позволяет легко осуществлять захват переходных РЧ сигналов по заданным событиям в частотной области.
Захват
-
Диапазон рабочих частот от 0 до 3 ГГц;
-
Все сигналы в полосе до 15 МГц захватываются в память;
-
Длительность записи до 2,56 сек при полосе захвата 15 МГц позволяет провести полный анализ сигналов во временной области без выполнения многократных захватов;
-
Полная преселекция и отсутствие отраженного сигнала для всех временных интервалов в полном динамическом диапазоне при любой полосе захвата;
-
Интерфейсы для пробников общего применения TekConnect® для отладки РЧ устройств.
-
Предусмотрен дифференциальный вход IQ.
Анализ
Расширенное отображение сигналов одновременно в нескольких областях позволяет выявлять проблемы, связанные с временем, частотой, фазой и амплитудой. Это помогает быстрее понять и устранить причины их возникновения.
Измерения мощности и статистические исследования сигналов помогают определить характеристики компонентов и систем: ACLR, ACLR с несколькими несущими, зависимость мощности от времени (Power vs. Time), CCDF.
Анализ импульсных сигналов, включая измерения длительности импульса, коэффициента заполнения последовательности импульсов и фазы между импульсами.
Автономный анализ можно выполнить с помощью программного обеспечения (ПО) RSAVu.
Технические характеристики анализатора спектра RSA3303B:
|
Параметр
|
Значения
|
|
Диапазон частот
|
От 0 до 3,0 ГГц
|
|
Максимальная полоса захвата
|
15 МГц
|
|
Триггеры, стандарт
|
Уровень, свободный запуск, внешний
|
|
Триггеры, опция
|
Частотный шаблон 15 МГц полоса
|
|
Обновление спектра Digital Phosphor (DPX)
|
|
|
Скорость, максимальный диапазон
|
>48 тыс. спектров/сек
|
|
Мин. длительность сигнала
|
Макс. диапазон 15 МГц, мин. длительность сигнала: 41 мксек
|
|
Память
|
64 Мб / 256 Мб
|
|
Динамический диапазон без паразитных составляющих при макс. полосе захвата
|
–70 дБ ниже несущей/36 МГц
|
|
DANL, 1 ГГц
|
–150 дБм/Гц
|
|
ACLR (3GPP 1 DPCH)
|
66 дБ
|
|
Фазовый шум SSB при указанных смещениях на 1 ГГц, дБ
|
10 кГц: –108
1 МГц: –133 |
|
ниже несущей/Гц (типовой)
|
10 МГц: –136
|
|
Размер экрана, пользовательский интерфейс
|
Экран 8,4 дюйма, клавиатура, мышь, передняя панель
|
|
Интерфейсные порты
|
GPIB,LAN,USB(2)
|
|
Носители для хранения данных
|
Внутренний жесткий диск, дисковод FDD Опциональный съемный жесткий диск
|
|
Опция входов IQ
|
Дифференциальные входы, полоса 40 МГц
|
|
Выходы IF
|
Стандарт, 421 МГц, 40 МГц полоса
|
|
Опциональная полоса цифрового выхода I и Q
|
Полоса до 20 МГц полоса
|
=
