Описание:

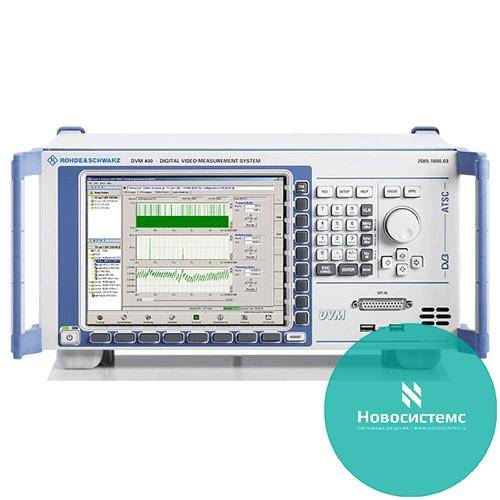

R&S®DVM400 представляет собой весьма компактную, портативную платформу MPEG-2, предлагающую широкий набор функций для тестирования, анализа и мониторинга цифрового ТВ. Для работы с системой не нужен ни ноутбук, ни внешний монитор, поскольку в ее состав входит встроенный цветной дисплей высокого разрешения. Управление системой осуществляется с помощью клавиш и поворотной ручки на передней панели, или с помощью прилагаемой мыши с интерфейсом USB. Имеется возможность подключения внешнего монитора и клавиатуры. Широкий спектр дополнительных принадлежностей гарантирует оптимальное соответствие конфигурации прибора требованиям потребителя. Функции добавляются простой установкой программного ключа.
В состав системы R&S®DVM400 входит мощный компьютер с различными интерфейсами и свободными местами для установки трех дополнительных карт. В первый слот можно устанавливать плату широкополосного рекордера и генератора. Во второй слот может устанавливаться плата быстрого анализатора, подобная той, что используется в других системах R&S®DVM. Эта плата обеспечивает одновременный мониторинг до четырех транспортных потоков. Поскольку обе платы работают независимо друг от друга, R&S®DVM400 можно настроить так, чтобы он работал как чистый рекордер и генератор, или как чистый анализатор. При установке обеих карт можно пользоваться специальными функциями. Например, записанный сигнал можно передавать непосредственно на плату анализатора для последующего анализа. Или, в случае мониторинга сигнала, плата анализатора может включать плату рекордера и генератора для записи определенных событий.
Обе платы обладают множеством функций, нескорые из которых доступны по дополнительному заказу. Плата анализатора обеспечивает не только мониторинг транспортного потока, но и позволяет анализировать скорости потока данных, значения PCR и PTS, интерпретировать таблицы и пакеты и анализировать различные службы обработки данных.
Для платы рекордера и генератора имеется широкий выбор испытательных сигналов. С помощью программы Stream Combiner™ и R&S®DVM400 пользователи могут генерировать собственные транспортные потоки.
Систему R&S®DVM400, как и R&S®DVM100, можно расширять путем установки дополнения R&S®DVM120, которое позволяет следить более чем за четырьмя транспортными потоками. Возможен параллельный мониторинг более 20 транспортных потоков через графический интерфейс пользователя R&S®DVM400 (требуется установка двух дополнений R&S®DVM120).
Функции мониторинга
Мониторинг транспортных потоков выполняется в соответствии с рекомендациями TR 101 290. В каждом транспортном потоке контролируется более 100 параметров, в том числе:
-
Параметры первого, второго и третьего приоритетов (за исключением буфера 3.3)
-
Скорости передачи всех элементов транспортного потока (возможен выбор различных методов расчета согласно TR 101 290 (MGB1, MGB2 и MGB5 с τ = 5 с))
-
Наличие и содержимое пакета инициализации мегафрейма (MIP), используемого в одночастотных сетях (SFN)
-
Изменение информации условного доступа
-
Изменение транспортного потока (TSID, добавление или пропуск элементов, и т.п.)
Возможна установка предельных значений всех измеряемых параметров.
Возможно, также, исключение из мониторинга отдельных параметров для предотвращения нежелательных сообщений об известных или допустимых ошибках. Для четкого отображения результатов, пользователь может причислить каждый измеряемый параметр к одному из трех классов:
-
Тревога
-
Предупреждение
-
Информация
При обнаружении некоторого события (ошибки), оно отображается вместе с индикацией соответствующего класса. Все события заносятся в отчет, который можно быстро сортировать и фильтровать с использованием гибких критериев. Кроме того, имеется счетчик ошибок отдельных параметров, предоставляющий краткий обзор частоты появления конкретных ошибок. Частоты обновления данных и таблиц представляются в ясной графической форме.
Использование специальных символов для индикации различных классов ошибок позволяет быстро определять текущее состояние.
Помимо функций мониторинга имеются и всевозможные функции анализа. Анализ любого транспортного потока можно выполнять одновременно с его мониторингом.
Функции анализа
Все функции анализа могут выполняться одновременно с мониторингом транспортного потока.
Функции подробного анализа
Нестабильность PCR: предназначена для всесторонних измерений нестабильности PCR; позволяет выбрать одно из двух измерений «Общее» или «Точность»; параметры фильтров (MGF1 – MGF3) используются также и для мониторинга; параметры измерения и фильтров устанавливаются в соответствии с TR 101 290.
Дистанция PCR: графическое представление расстояния между отдельными значениями PCR в программе.
Разность PTS/PCR: графическое представление разности между PTS и PCR.
Дистанция PTS: графическое представление расстояния между отдельными значениями PTS в программе.
Все измеренные значения PCR и PTS отображаются в виде графиков. Возможно отображение данных за период до одного часа. Имеется функция масштабирования изображения. Пример измерения PCR приведен на нижнем рисунке.
Интерпретатор таблицы SI/PSI: находит соответствующий участок транспортного потока и интерпретирует ее содержимое.
Интерпретатор пакета транспортного потока: отображает пакет транспортного потока в шестнадцатеричном формате и одновременно в виде интерпретированного списка содержимого заголовка и поля адаптации.
Интерпретатор заголовка PES: перечисляет все элементы заголовка выбранного PES и интерпретирует их содержимое.
Карта заголовка: дает обзор распределения пакетов отдельных элементарных потоков; отображает первые четыре байта каждого пакета транспортного потока в шестнадцатеричном формате.
Функция захвата транспортного потока
Это дополнение (R&S®DVM-K2) позволяет непрерывно буферизировать в ОЗУ до 384 Мбайт1) данных транспортного потока. Процесс сохранения данных транспортного потока на жестком диске может запускаться по некоторому событию. Таким событием может быть обнаружение ошибки платой анализатора или включение записи пользователем. Функцию можно настроить так, чтобы после сохранения данных она ждала появления следующего события. Сохраняемые файлы автоматически нумеруются. Эту функцию можно запускать одновременно для всех четырех транспортных потоков платы анализатора. В этом случае для каждого транспортного потока доступно 96 Мбайт памяти.
Дополнение R&S®DVM-K2 создано специально для сохранения поврежденных участков транспортного потока в ходе его анализа или мониторинга. Если требуется обработка большого объема данных, то для их записи и воспроизведения можно использовать дополнительный рекордер и генератор.
Генерация непрерывных и бесконечных транспортных потоков
Плата рекордера и генератора позволяет генерировать бесконечные и непрерывные транспортные потоки. Для этого базовый дополнительный генератор транспортных потоков имеет обширный набор готовых транспортных потоков в формате Rohde & Schwarz GTS.
Генерируемый из ОЗУ транспортный поток удовлетворяет всем требованиям. Помимо всего прочего, генератор обладает следующими возможностями:
-
Настраиваемая нестабильность значений PCR (можно устанавливать форму, частоту и амплитуду сигнала)
-
Настраиваемая скорость передачи данных (до 214 Мбит/с, за счет вставки нулевых пакетов)
-
Генерация транспортного потока в формате GTS с указанным пользователем содержанием (возможна установка содержимого элементарных потоков, а также содержимого PSI/SI/PSIP (дополнение Stream Combiner™, R&S®DVG-B1))
