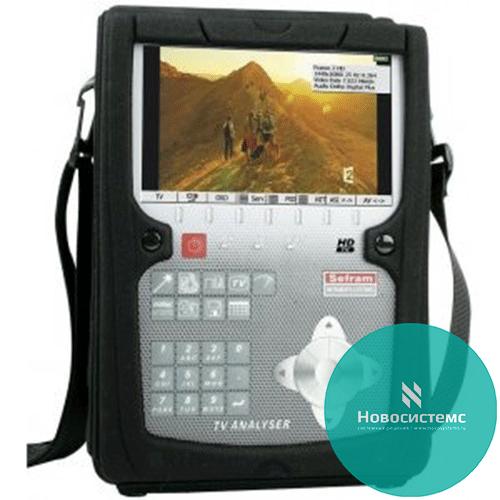

Sefram 7861HDT2 анализатор цифрового и аналогового ТВ

Sefram 7861HDT2 анализатор цифрового и аналогового ТВ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Прибор SEFRAM 7861HDT2 существенно экономит время при настройке антенн благодаря быстродействию, технологиями NIT, Cell-ID, переходным характеристикам, режиму checksat (поиск спутников) и автонастройке.При весе всего лишь 2,1 кг, прибор идеально подходит для всех измерений в полевых условиях. Его компактность обеспечивает надежность и удобство в эксплуатации.

Прибор SEFRAM 7861HDT2 выполняет все необходимые измерения DVB-T, DVB-H (COFDM); DVB-T2, MPEG2 и MPEG4, DVB-S и DVB-S2 (QPSK/8PSK), DVB-C. Панорамный дисплей отображает все параметры выбранного канала.Считывать данные измерений с панорамного 7-дюймового ЖК-дисплея (16:9) значительно удобнее, чем с любого другого аналогичного прибора.

Особенности:

  • Панорамный цветной ЖК-дисплей, 17,8 см
  • Поддержка приема цифрового и спутникового вещания
  • Удобный рабочий режим Checksat (поиск спутников)
  • Любые измерения стандартов DVB-T, DVB-H, DVB-S и DVB-S2
  • Время зарядки аккумулятора – 1 час
  • Прочная переносная сумка
  • Герметичная передняя панель с сенсорными кнопками
  • Измерения в сетях Wi-Fi*
  • Упрощенная процедура обновления встроенного ПО: Флэш-накопитель с портом USB
  • Вес: не более 2,1кг

Технические характеристики:

Модификации прибора SEFRAM 7861HD SEFRAM 7861HDT2 SEFRAM 7863HD SEFRAM 7865HD SEFRAM 7866HD
Диапазоны частот    Наземный     45-865МГц Спутник 950-2150МГц    Наземный     45-865МГц Спутник 950-2150МГц   Кабельный / Наземный
5-865МГц
         Наземный           5-865 МГц         Спутник           950-2150МГц Наземный   5-865МГц Спутник 950-2150МГц
DVB-T, DVB-H / COFDM + +   + +
DVB-S. DVB-S2 / 8PSK-QPSK + +   + +
DVB-C / OAM   +  (45-865 МГц) + + +
DVB-C / QAM с обратным трактом     +
TV по стандарту MPEG-2, MPEG-4  + + + + +
Быстрый спектральный анализ + + + + +
Режим Check sat (спутники) + +   + +
Аудио/видео PID, созвездия       + +
Графическое отображение данных       + +
DiSEqC 1.2 + +   +,полностью +, полностью
Выходные сигналы GPS и ASI         +
Измерения в сетях Wi-Fi + + *   +* + *

* с дополнительными принадлежностями

Характеристики Наземная связь Спутниковая связь
Частота
Диапазон 45-865 МГц 950-2150 МГц
Разрешение измерения - 25 кГц, отображения - 1 кГц измерения 25 кГц,
отображения - 1 кГц
Измерение уровней сигналов
Динамический диапазон 20-120 дБмкВ 30-110 дБмкВ
Минимальный уровень шума 5 дБмкВ (типовой)
Единицы измерения дБмкВ, дБмВ, дБм, В дБмкВ, дБмВ, дБм, В
Погрешность измерений ±2 дБ ± 0,05 дБ/°C ±3 дБ ± 0,05 дБ/°C
Разрешение 0,1 дБ 0,1 дБ
Фильтры Автоматические по выбранному стандарту 100 - 300 кГц
Вход 75 Ом, F и BNC (адаптер в комплекте) 75 Ом, F и BNC (адаптер в комплекте)
Максимальное допустимое напряжение 80 В постоянного тока, 80 В ср. кв. переменного тока 50 Гц 80 В постоянного тока,
80 В ср. кв. переменного тока 50 Гц
Стандарты B, G, D, K, I, L, M, N, FM, несущая, DVB-C, DVB-T/H, DVB-T2. PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS
Измерения V, C/N, V/A1, V/A2 согласно выбранному стандарту RF, C/N
Спектральный анализ
Время развертки типовое - 100 мс (10 имп./с) типовое - 350 мс (10 имп./с)
Фильтры Автоматические для данного диапазона (100, 300, 1000 кГц) 1 МГц, 3 МГц, 10 МГц
Аттенюатор Автоматический для данной частоты (0-50 дБ с шагом 10 дБ) Автоматический для данной частоты
(0-50 дБ с шагом 10 дБ)
Динамическая характеристика 60 дБ (10 дБ/дел.) 60 дБ (10 дБ/дел.)
Шкала от 5 МГц до полного значения с шагом 1, 2, 5 от 5 МГц до полного значения с шагом 1, 2, 5
Схема измерений
Емкость выбор из 11 программ
Отображение графическое или текстовое
Режим Checksat
  - Быстрый поиск спутника, простое или двойное шумоподавление
  - 30 спутников с загрузкой базы данных для Европы
  - 4 транспондера на спутник с возможностью внесения изменений
Память
Тип внутренняя, нестираемая, USB-флэш (в комплект не входит)
Данные место, измеряемая величина (уровень, BER/MER, частоты, спектр,…)
Емкость 320 Ko (до 1000 файлов или папок)
Вспомогательные входы и выходы
Интерфейс USB разъем USB A и USB mini B, 10baseT Ethernet (RJ45)
Электропитание разъем 5,5 мм, 15 В max., 5 A max
Внешнее питание и управление
Напряжение 5/13/18/24 В, 500 мА, max (300 мА для 24 В) 13/18 В, 500 мА, max
Тип DiSEqC   DiSEqC 1.2, dish rotor control, committed & uncommitted switches
22 кГц   22 кГц, ToneBurst
SatCR   DiSEqC protocol extension, control of 8 slots max.
Цифровые измерения DVB-T/H DVB-T2 DVB-S DVB-S2
Битовый коэффициент ошибок (BER) CBER (до Витерби) VBER (после Витерби) UNC (утерянные пакеты)

LDPC, BCH, FER

(frame error)

CBER, VBER, UNC  LDPC, BCH, PER
Коэффициент ошибок модуляции (MER) 5-35 дБ 5-35 дБ 0-20 дБ
Скорость передачи символов - - DVB-S: 1-45Mс/с, DVB-S2: 1-36МГц (QPSK);
1-31Mс/с (8PSK)
Полоса пропускания 6 МГц, 7 МГц, 8 МГц 5MHz, 6MHz, 7 MHz, 8 MHz -
Созвездия QPSK, 16 and 64QAM, автоматически QPSK, 16, 64 and 256QAM, автоматически QPSK и 8PSK
Скорость FEC (Витерби) 1/2, 2/3, 3/4, 5/6, 7/8, (автоматически) 1/2, 2/3, 3/4, 5/6, (автоматически) QPSK DVB/S: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 (auto);
QPSK DVB-S2: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto);
8PSK DVB-S2: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto).
Стандарты ETS 301-701 ETS 302-755 ETS 302-755               EN    302-307
Переходная характеристика
Динамическая 30 дБ, 75 км (in 8) 50 дБ, -75 км +75 км (in 8k) -
Единицы измерения мкс, км, мили -
Система NICAM
Диапазон частот 45-865 МГц
Стандарт B, G, D, K, I, L
Определение ошибки BER (с четностью)
Символьная скорость 728 kbits/s (кбит/с)
Стандарты EN 300-163 -
Отображение ТВ-изображения
Аналоговые программы поддерживаются -
Цифровые программы (некодированные) поддерживаются, C-OFDM поддерживаются
Общие характеристики
Дисплей цветной LCD TFT, 17,8 см 16/9 с фоновой подсветкой, 800x480 точек (Wide VGA)
Интерфейсы 2 порта USB (типа A и mini-B) и Ethernet
Электропитание сетевой адаптер 110/230 В, разъем 5,5 мм, 15 В 5 А
Аккумулятор LiOn, мощностью 70 Вт
Автономная работа не менее 3 часов без подзарядки
Встроенное зарядное устройство обеспечивает зарядку на 80% за 1 час
Диапазон рабочих температур 0°C… 40°C
Температура хранения -10°C… 60°C
ЭМС и безопасность EN 55022-A2 / EN 61326-1 / EN 61010-1
Габаритные размеры 210 x 90 x 297 мм
Вес 2,1 кг (с аккумулятором и сумкой)

Поставляется с сетевым адаптером (90-245 В); переносной сумкой, адаптером F/BNC и руководством пользователя.

Доп. принадлежности:

  • Сумка для принадлежностей # 978656500
  • Блок питания от автомобильного прикуривателя (# 978361000)
  • Адаптер Wi-Fi # 978651000,
  • Адаптер F/BNC: # 213200011
  • Комплект TR7836: Кабель USB + ПО TR7836 (CD-ROM) для Windows®
  • Адаптер BNC/TV: # 213200010

Программное обеспечение: TR7836, общее для всех ТВ-приборов SEFRAM.
