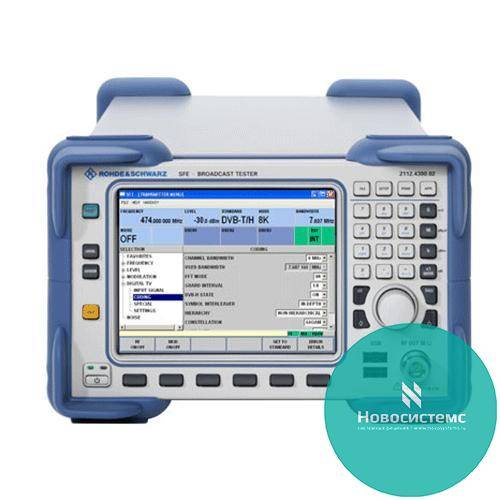

SFE Прибор для тестирования вещательного оборудования R&S®

SFE Прибор для тестирования вещательного оборудования R&S®
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

R&S®SFE представляет собой генератор вещательных сигналов с поддержкой всех наиболее распространенных ТВ-стандартов, а также ряда стандартов радиовещания. Возможна модуляция всех сигналов в режиме реального времени будь то аналоговое или цифровое наземное, кабельное, спутниковое или мобильное ТВ, или цифровое радиовещание. С этой целью R&S®SFE предлагает высококачественный модулятор ВЧ, универсальный кодер реального времени и источники видеосигнала в одном устройстве.

Благодаря модульной конструкции R&S®SFE можно приспособить к решению конкретных задач – например, с использованием встроенного генератора шума или BER-тестера. Генератор R&S®SFE можно легко и быстро дополнить новыми режимами модуляции за счет установки дополнительного ПО.

Универсальные источники модулирующего сигнала стандарта цифрового ТВ позволяют генерировать тестовые сигналы из библиотек Rohde & Schwarz, а также воспроизводить транспортные потоки производства различных компаний. Для аналогового ТВ система R&S®SFE предлагает встроенный генератор тестовых видео/аудиосигналов. В качестве альтернативы пользователь может передавать транспортные потоки, равно как и A/V-сигналы, с внешних генераторов модулирующего сигнала. Независимо от применяемых кодеров реального времени возможна генерация пользовательских модулирующих сигналов с помощью дополнительного генератора сигналов произвольной формы, а также воспроизведение пользовательских файлов с сигналами произвольных форм.

Прибор R&S®SFE отличается компактностью конструкции, занимает мало места и при этом предлагает такой же удобный графический интерфейс пользователя, как и многоцелевая система R&S®SFU, а также большой набор функций дистанционного управления.

Технические характеристики

  • Мультистандартная платформа тестирования вещательного оборудования
  • Генерация сигналов в реальном времени на основе стандартов цифрового и аналогового вещания
  • Широкий диапазон частот с сигналами высокого качества
  • Встроенный блок воспроизведения транспортного потока и генератор видео/аудиосигналов
  • Генератор импульсов произвольной формы
  • Идеальное дополнение к многоцелевой системе тестирования вещательного оборудования R&S®SFU
  • Встроенный генератор шума и тестер коэффициента ошибочных битов (BER)
  • Компактный корпус и удобный графический интерфейс пользователя

Характеристика

Параметр

Величина

ВЧ-сигнал

Частотный диапазон

100 кГц – 2,5 ГГц



Частотное разрешение

1 Гц



Уровень

От –100 дБм до +15 дБм



Точность уровня

<1,0 дБ

Спектральная чувствительность

Однополосный фазовый шум (SSB), ном., при 300 МГц со смещением несущей на 20 кГц

<–115 дБн/Гц



Широкополосный шум
>10 МГц

<–135 дБн/Гц

Режимы цифровой модуляции

Наземное ТВ

DVB-T, DTMB, ISDB-T, ATSC/8VSB, ATSC/AVSB



Кабельное ТВ

DVB-C, J.83/B



Спутниковое ТВ

DVB-S/DSNG, DVB-S2, DirecTV



Мобильное ТВ

DVB-H, T-DMB,
ISDB-T1-segment (частичный прием),
DMB-TH, MediaFLOTM



Цифровое радиовещание

DAB, DRM (форма сигнала), ISDB-Tsb

Режимы аналоговой модуляции

Аналоговое ТВ

B/G, D/K, I, M/N, L



Аналоговое радиовещание

AM/FM/RDS

Квадратурный (I/Q) модулятор

Частотный диапазон

0-35 МГц

Генератор шума

ВЧ-полоса

96 МГц



Функции распределения

По Гауссу, статическая,
раздельно для каналов I и Q

Измерение коэффициента ошибочных битов (BER)

Измерение псевдослучайной двоичной последовательности (PRBS)

Тактовый сигнал, данные, включение BER



Измерение транспортного потока MPEG-2

ASI-вход

Генератор транспортных потоков

Скорость передачи данных

Макс. 90 Мбит/с

Общая информация

Платформа ПК

Windows XP Embedded



Дистанционное управление

SCPI 199.5



Ethernet

10/100BaseT, RJ-45



USB

2.0



Диапазон рабочих температур

От +5°C до +45°C



Питание

90-240 В перем.тока,
50-60 Гц



Габариты

235х155х465 мм



Вес

<6 кг
