Описание:

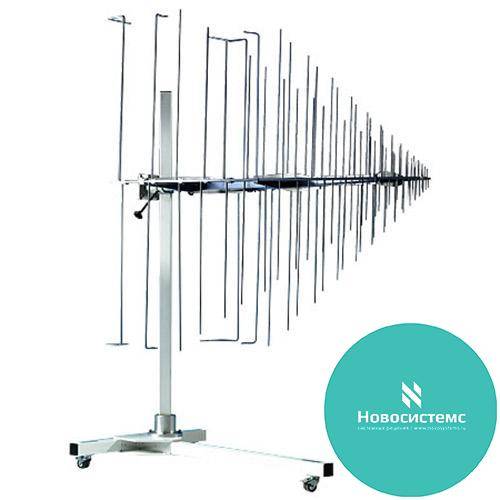

V-образная логопериодическая антенна R&S®HL046 состоит из двух логопериодических антенн, соединенных параллельно. Благодаря такой конструкции достигается высокая чувствительность антенны и симметричность диаграммы направленности.
Антенна предназначена для проведения испытаний на ЭМС и ЭМИ, отличается компактным размером и широким диапазоном рабочих частот. Оснащается передвижной треногой переменной высоты (от 1 до 1,75 м).
- Диапазон рабочих частот от 80 МГц до 1,3 ГГц
- Высокий коэффициент усиления
- Равномерная диаграмма облучения
- Минимальное собственное влияние антенны
- Применяется в условиях экранированных помещений для испытаний на ЭМС
Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон рабочих частот, МГц |
от 80 до 1300 |
|
Поляризация |
линейная |
|
Вход |
N-тип, 50 Ом |
|
КСВН входа, не более |
2 |
|
Допустимая входная мощность, Вт |
|
|
80 МГц |
1000 + 100% AM |
|
500 МГц |
500 + 100% AM |
|
1 ГГц |
300 + 100% AM |
|
1,3 ГГц |
250 + 100% AM |
|
Коэффициент усиления, не менее, дБ |
7 |
|
Коэффициент обратного излучения, не менее, дБ |
20 |
|
Поляризационная развязка, дБ |
20 |
|
Масса (без треноги), кг, не более |
12,5 |
|
Габаритные размеры (без треноги) (ширина×высота×длина), м |
0,85x1,57×1,75 |
|
Рабочие условия эксплуатации: |
|
|
Температура окружающего воздуха, °С |
от минус 10 до 50 |
