П6-23М с ОПУ-1 антенна измерительная

П6-23М с ОПУ-1 антенна измерительная
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
от 158 000 руб.
до 416 500 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Широкополосная антенна измерительная П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным соединителем. Антенна П6-23М предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, измерения параметров электромагнитной совместимости радиоэлектронных средств, мониторинга электромагнитной обстановки и пеленгации источников электромагнитного излучения совместно с приёмными устройствами.

Антенна П6-23М  обеспечивает работу в лабораторных, заводских и полевых условиях.

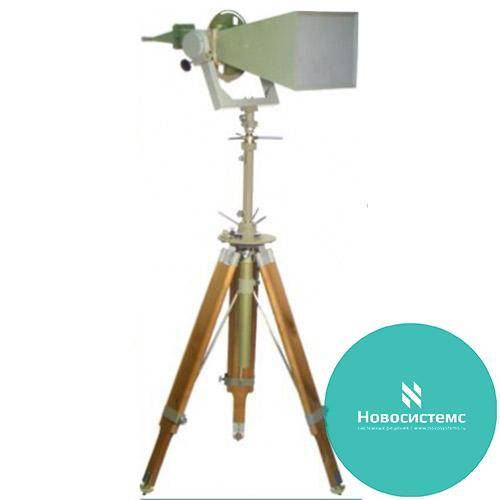

Антенна П6-23М может комплектоваться треногой (опорно-поворотным устройством), обеспечивающей ориентацию по азимуту, углу места, поляризации и высоте:

  • углы поворота по азимуту от 0° - до 360° с нониусом ±15°
  • углы места от -30° до +90°
  • установка плоскости поляризации -5° и +95°
  • высота установки антенны изменяется от 1,65 до 2,5 м
  • плавное изменение высоты на 200 мм

В состав комплекта поставки включен калиброванный по ослаблению специальный кабель длиной 2,1 м. Кабель имеет соединители 7/3,04

Основные данные П6-23М

  • Диапазон частот (0,85 - 17,44) ГГц
  • Коэффициент стоячей волны (КСВ)< 1,7
  • Эффективная площадь в диапазоне частот:
  • т 0,85 до 15 ГГц > 150 см2
  • т 15 до 17,44 ГГц > 110 см2
  • Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:
  • т 0,85 до 15 ГГц ± 20%
  • от 15 до 17,44 ГГц ± 15%
  • Поляризация линейная, уровень сигнала ортогональной поляризации, не более -25 дБ
  • Уровень боковых лепестков диаграммы направленности, не более -10 дБ
  • Габаритные размеры П6-23М 887х351х265 мм
  • Масса П6-23М  6,8 кг
