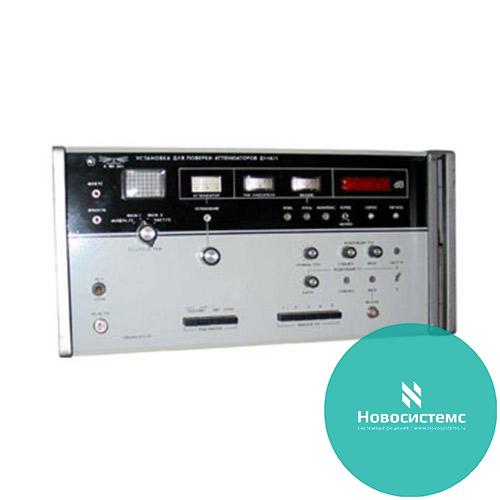

Д1-14, Д1-14/1, Д1-14/2 установки для поверки аттенюаторов
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Д1-14, Д1-14/1, Д1-14/2 предназначена для измерения модуля коэффициента передачи аттенюаторов (встроенных и отдельных), пассивных и активных четырехполюсников в широком частотном диапазоне.
Имеет электронный цифровой отсчет. Измерение ослабления осуществляется в автоматическом режиме. Может эксплуатироваться в жестких климатических условиях.
Установка выпускается в трех модификациях в зависимости от диапазона частот:
- Д1-14 на рабочий диапазон 0,1-37 500МГц,
- Д1-14/1 на рабочий диапазон 0,1-17 440 МГц,
- Д1-14/2 на рабочий диапазон 17 440 - 37 500 МГц.
Выполнена полностью на полупроводниковых приборах с широким использованием микросхем.
Основные данные Д1-14, Д1-14/1, Д1-14/2
Пределы измерения ослабления:
- 0-100 дБ (0,1-2150 МГц),
- 0-90 дБ (2150-7200 МГц);
- 0-85 дБ( 7200-17440 МГц),
- 0-75 дБ(17440-25880 МГц),
- 0-70 дБ(25800-37500 МГц относительно уровня 10-4 Вт)
Суммарная погрешность измерения, не более:
- 0,63 дБ(0,1-2150 МГц),
- 0,68 дБ( 2150-7200 МГц)
- 0,9 дБ (7200-17440 МГц),
- 1,25 дБ( 17440-37500 МГц)
КстU входа установки:
- 1,2 (до 1200 МГц),
- 1,3 (1200-37500 МГц)
- ВЧ тракт:
коаксиальный с волновым сопротивлением 50 Ом (0,1-12160 МГц)
волноводный ( свыше 12 160 МГц)
- Жесткие условия эксплуатации
- Сечения волноводов 16x8, 11x5,5 и 7,2x3,4 мм
- Габариты 480x240x475 мм
- Масса 28,5 кг
